Siemens Nixdorf PCD-4ND

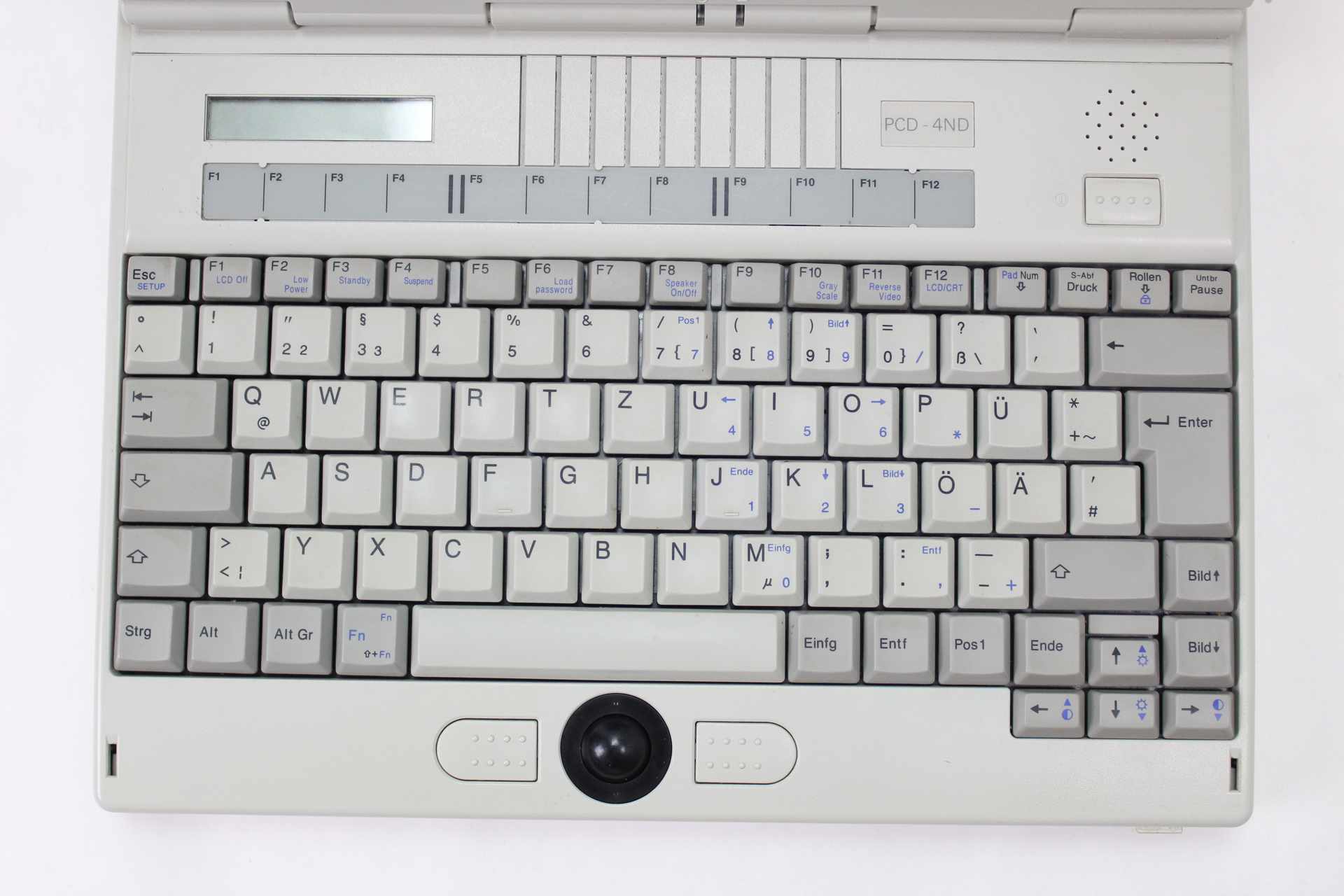

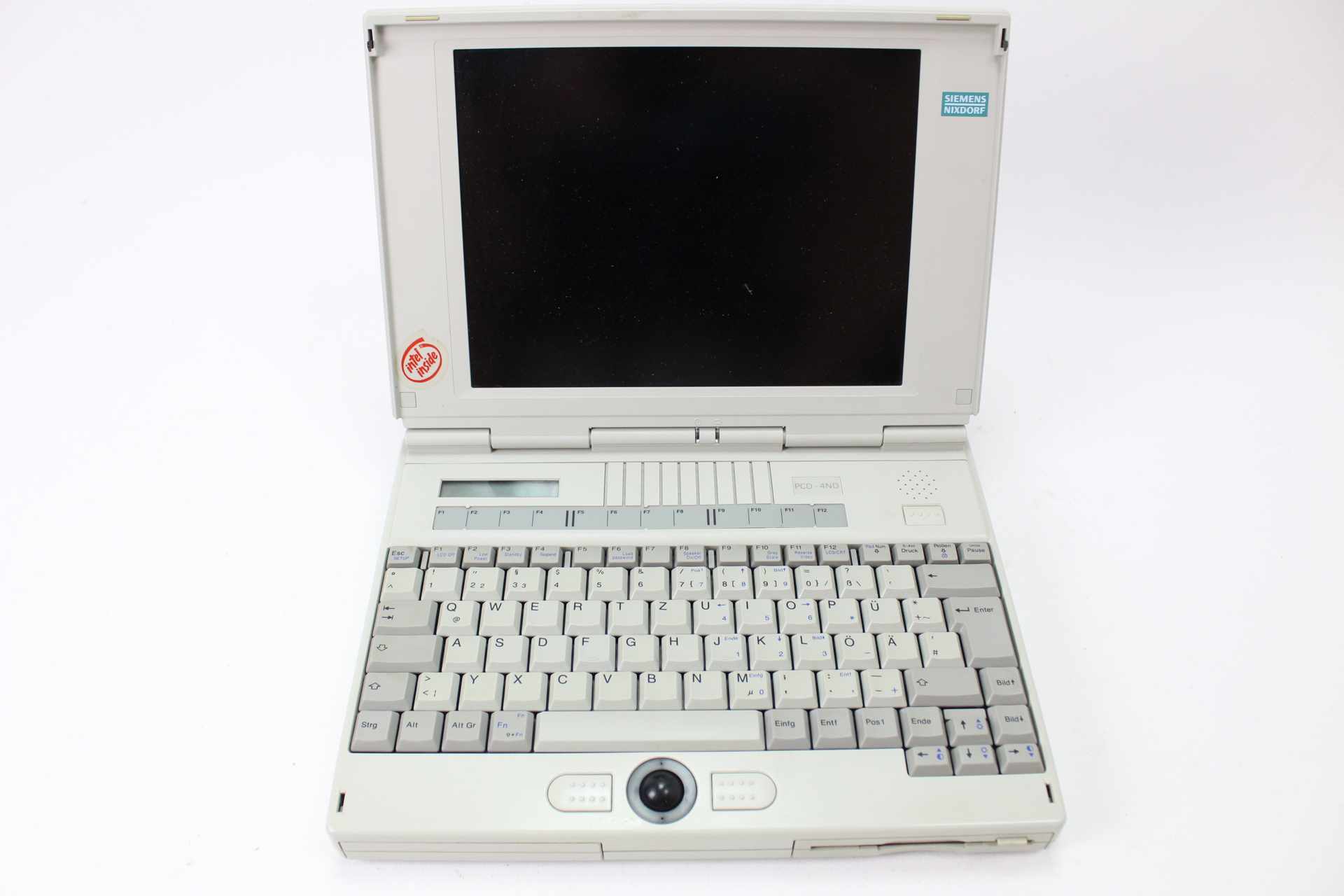

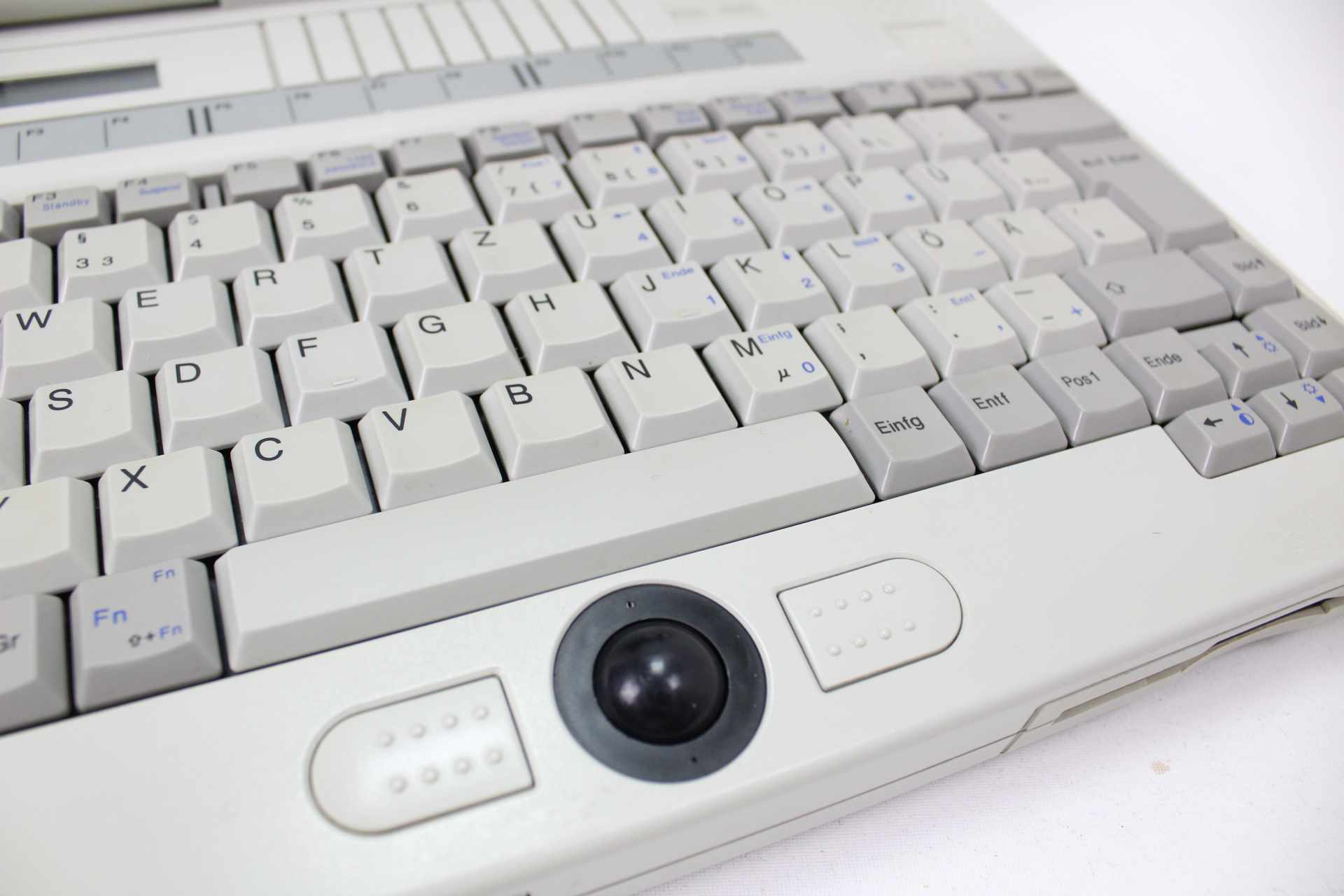

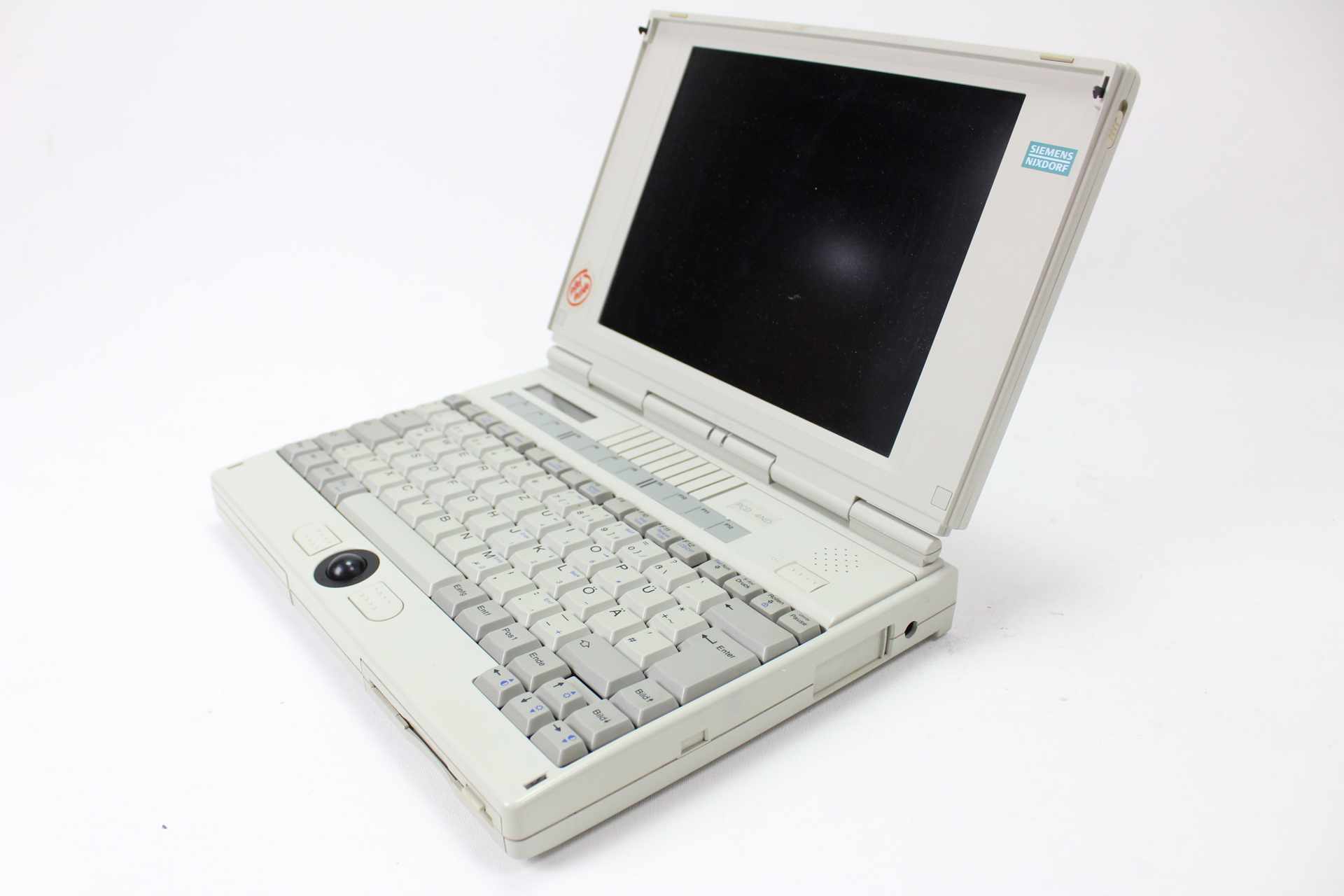

Mnoho notebooků s procesorem 486 se zvukovou kartou není, ale Siemens Nixdorf model PCD-4ND je jeden z těch, co ji obsahují a k tomu i čip s FM syntézou od Yamahy. Bohužel, ač se to ukazuje jako dobrá mašina na hraní starých her, má to jeden háček a tím je LCD. To je totiž pasivní a spíše určené na práci s textem. Jako správný veterán používá trackball, který nahrazuje myš a svoji úlohu dokonce trochu zvládá.

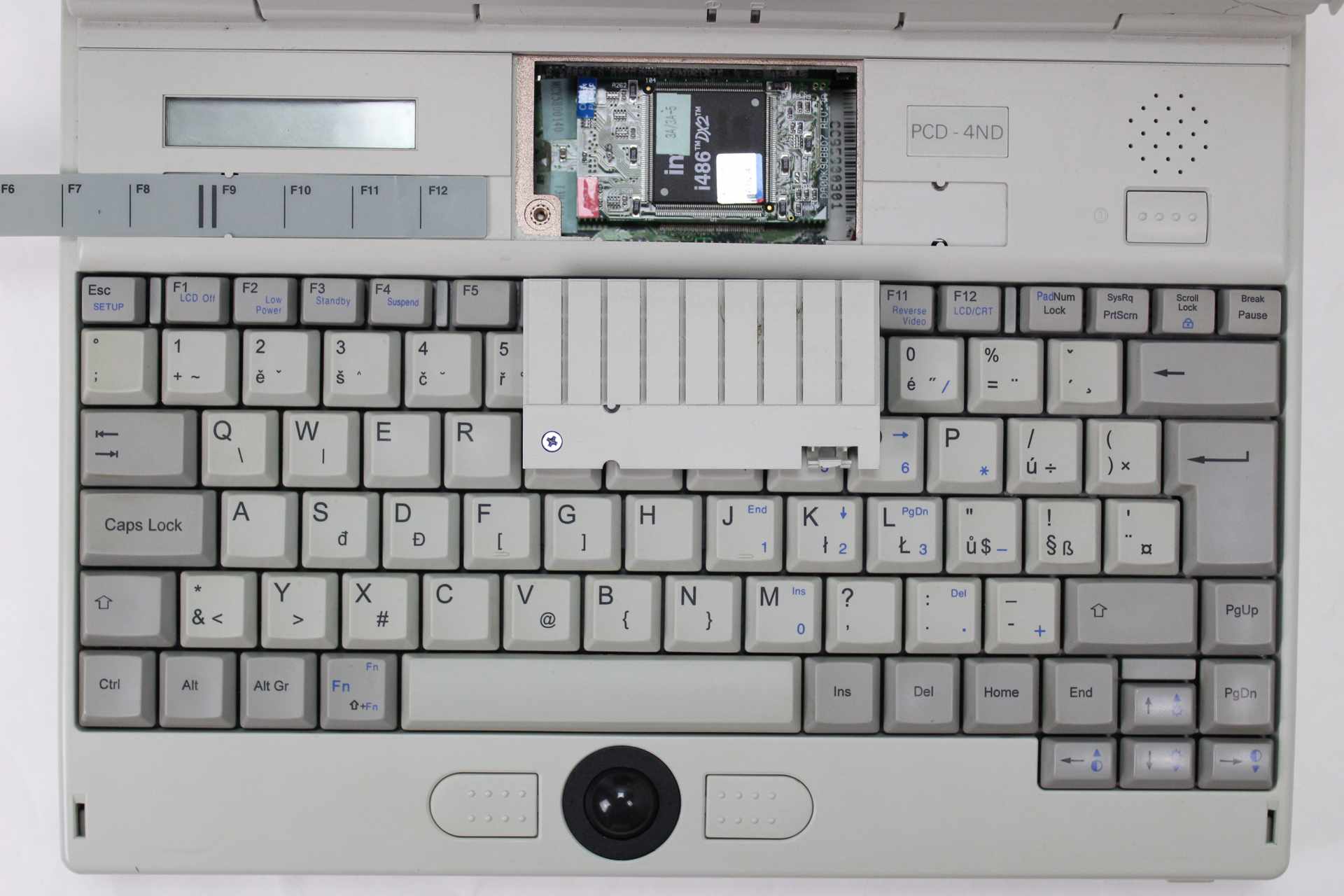

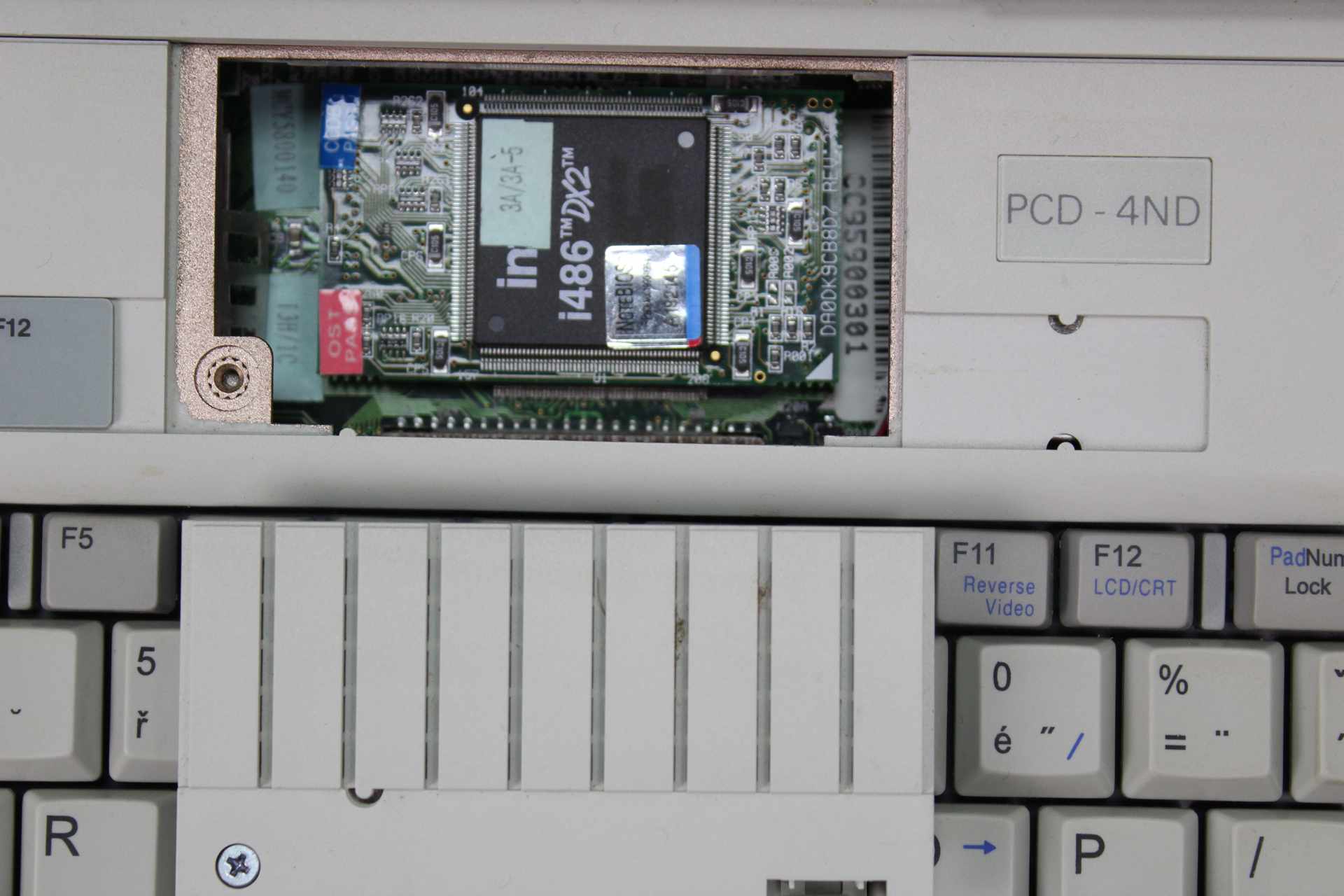

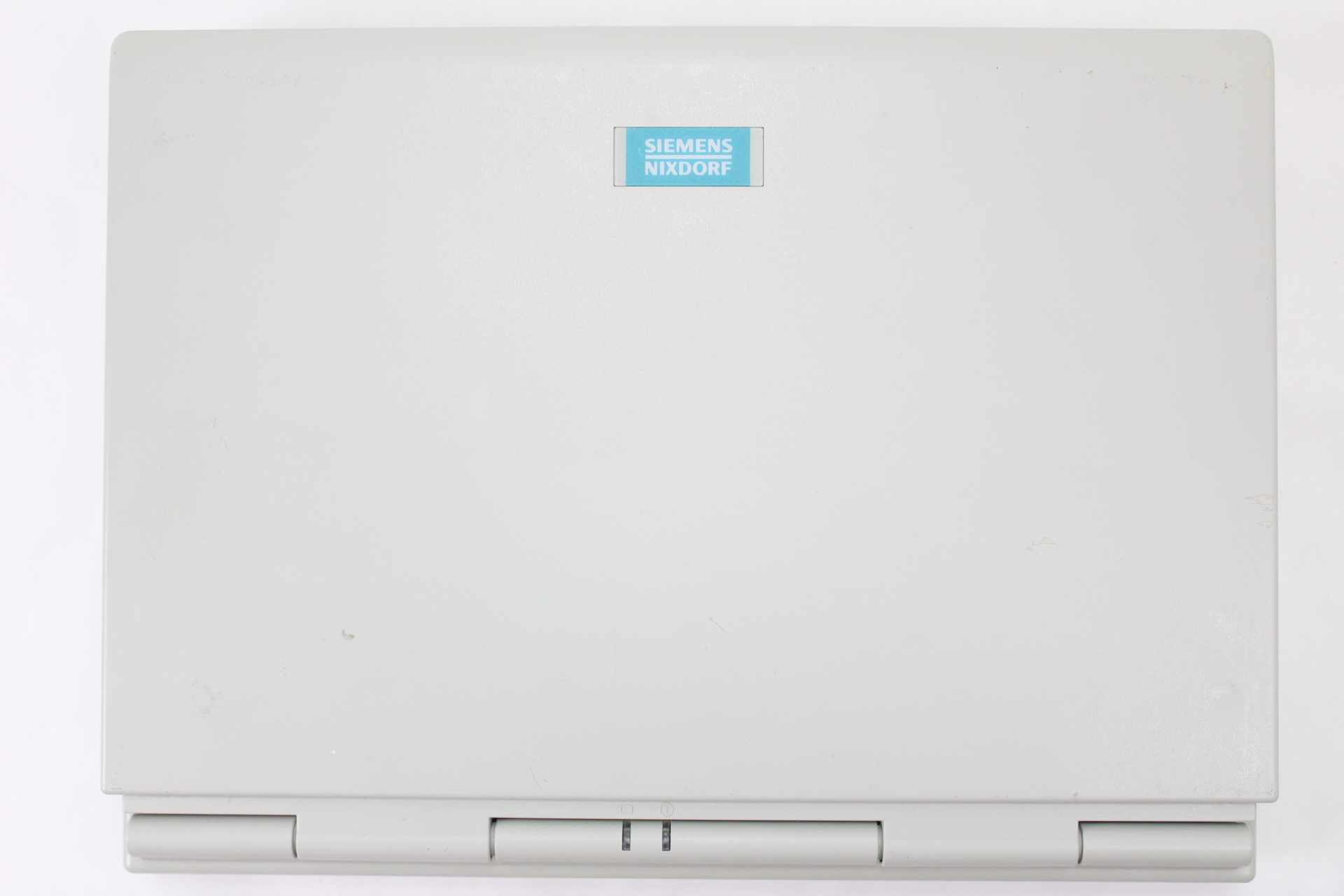

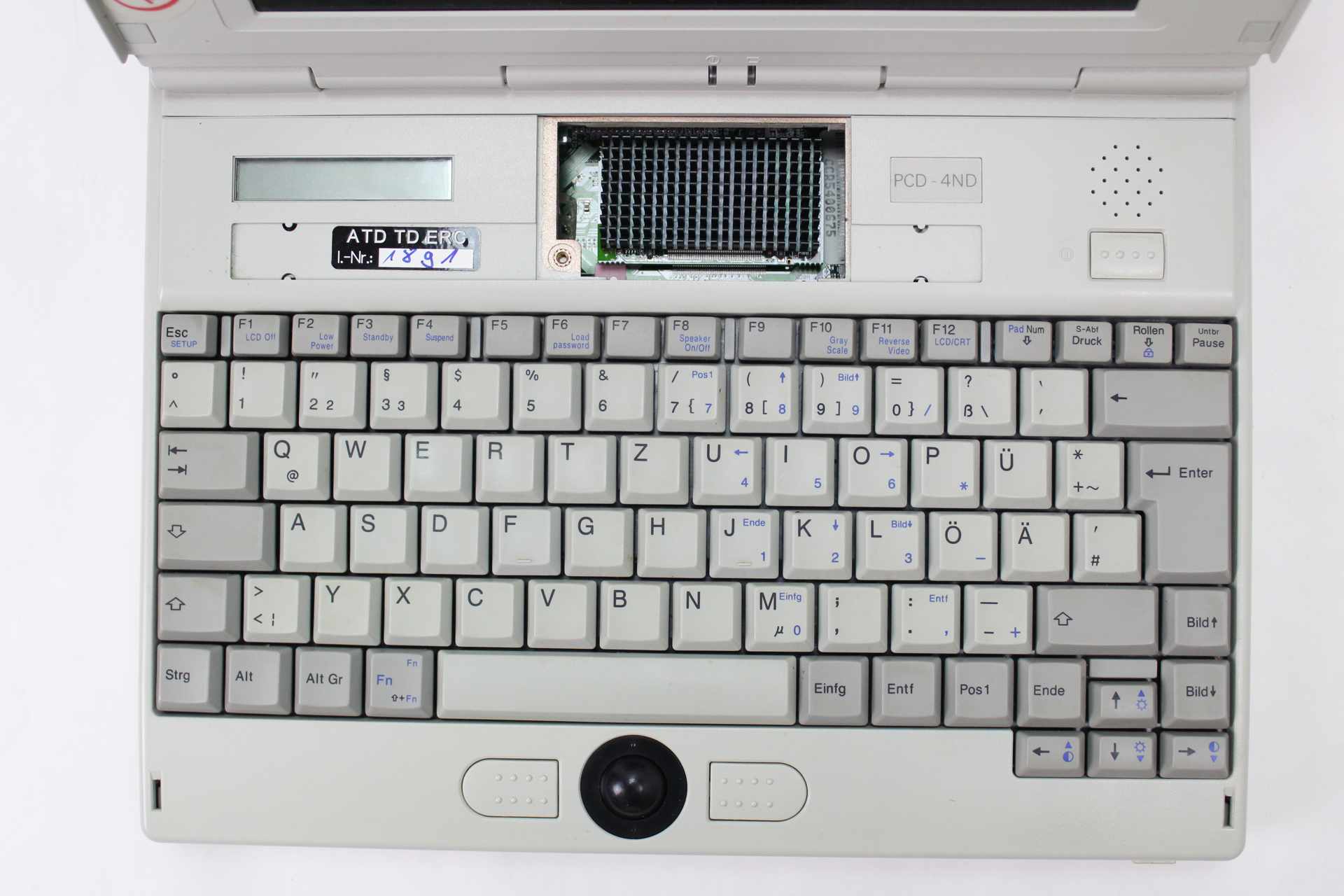

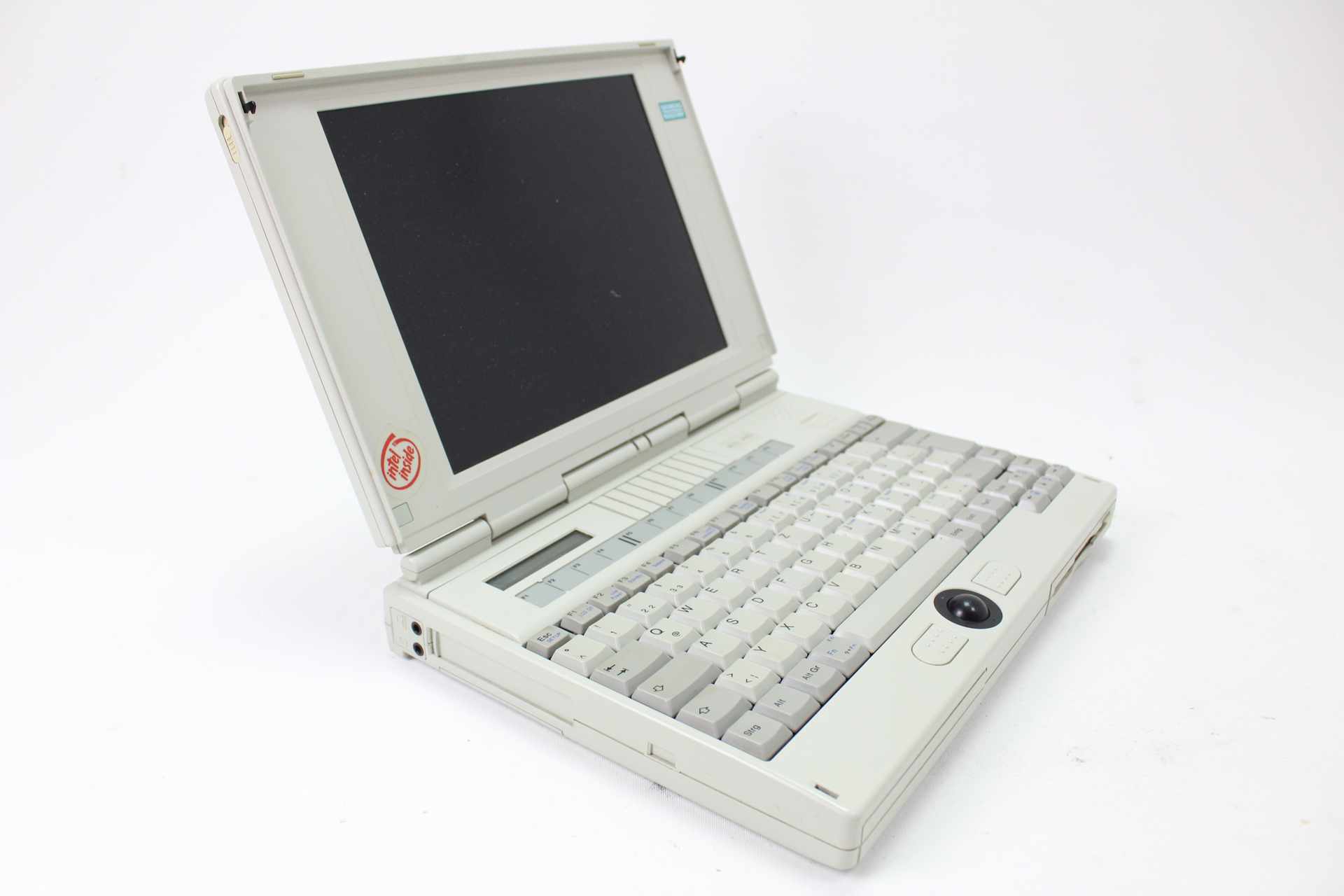

Na první pohled stroj vypadá velice zachovale, i design je sympatický, ale materiál, ze kterého ho vyrobili, už se stal docela křehkým a proto do budoucna ho nemá cenu používat. Stroj má i zajímavý přístup k procesoru, stačí jen otevřít krytku nad klávesnicí, kterou drží jeden šroubek a můžete ho vyměnit. Ovšem CPU není ve standardní patici, takže význam v té době nebyl moc praktický a to stejné potkalo i rozšíření paměti RAM.

Procesor: 486DX4 na frekvenci 100MHz, vyrobila ho společnost Intel a má jen pasivní chlazení. Jeho pracovní napětí je 3.3V, z čehož plyne jen minimální tepelná produkce. Stroj je díky tomu opravdu tichý a slyšíte jen hluk pevného disku.

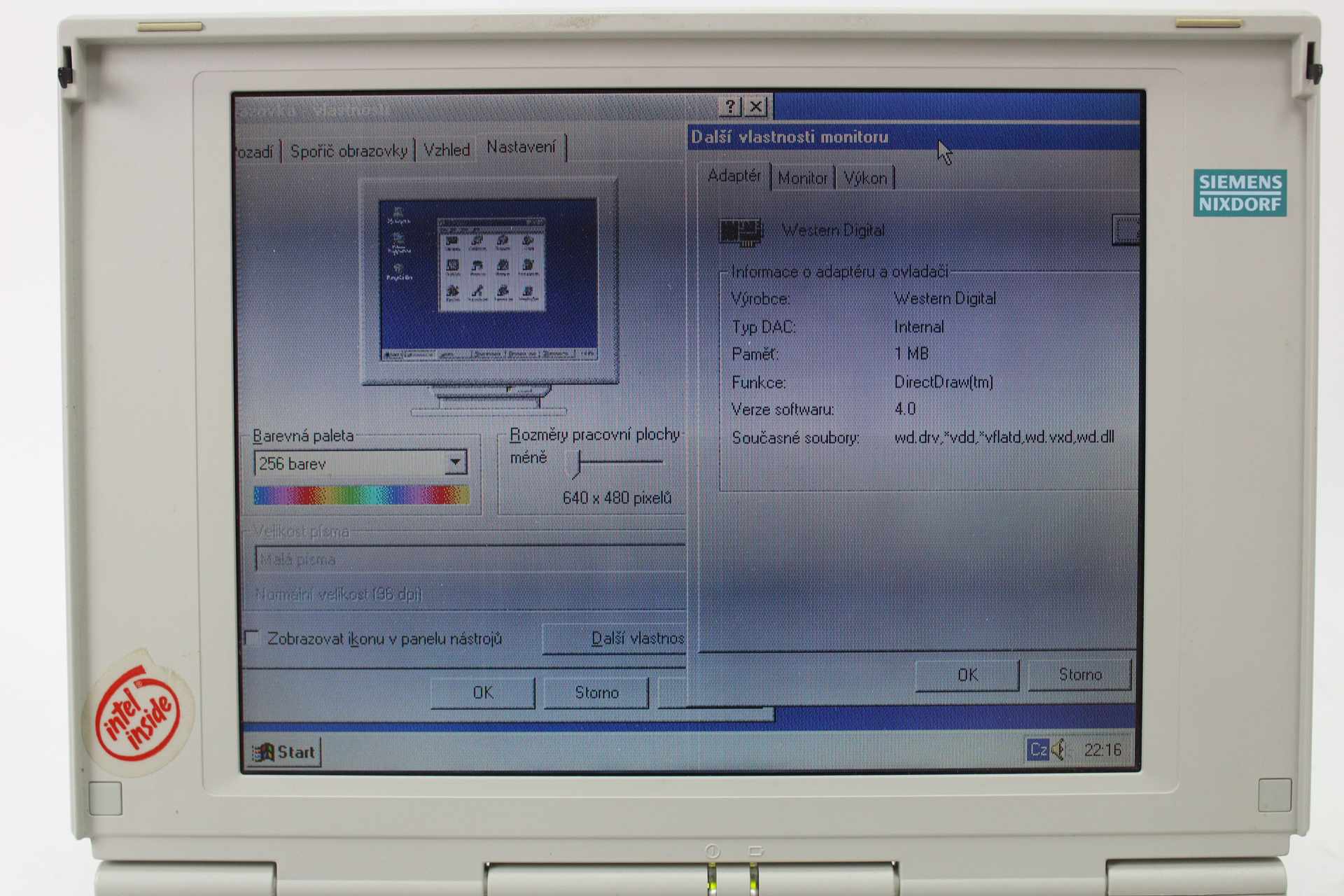

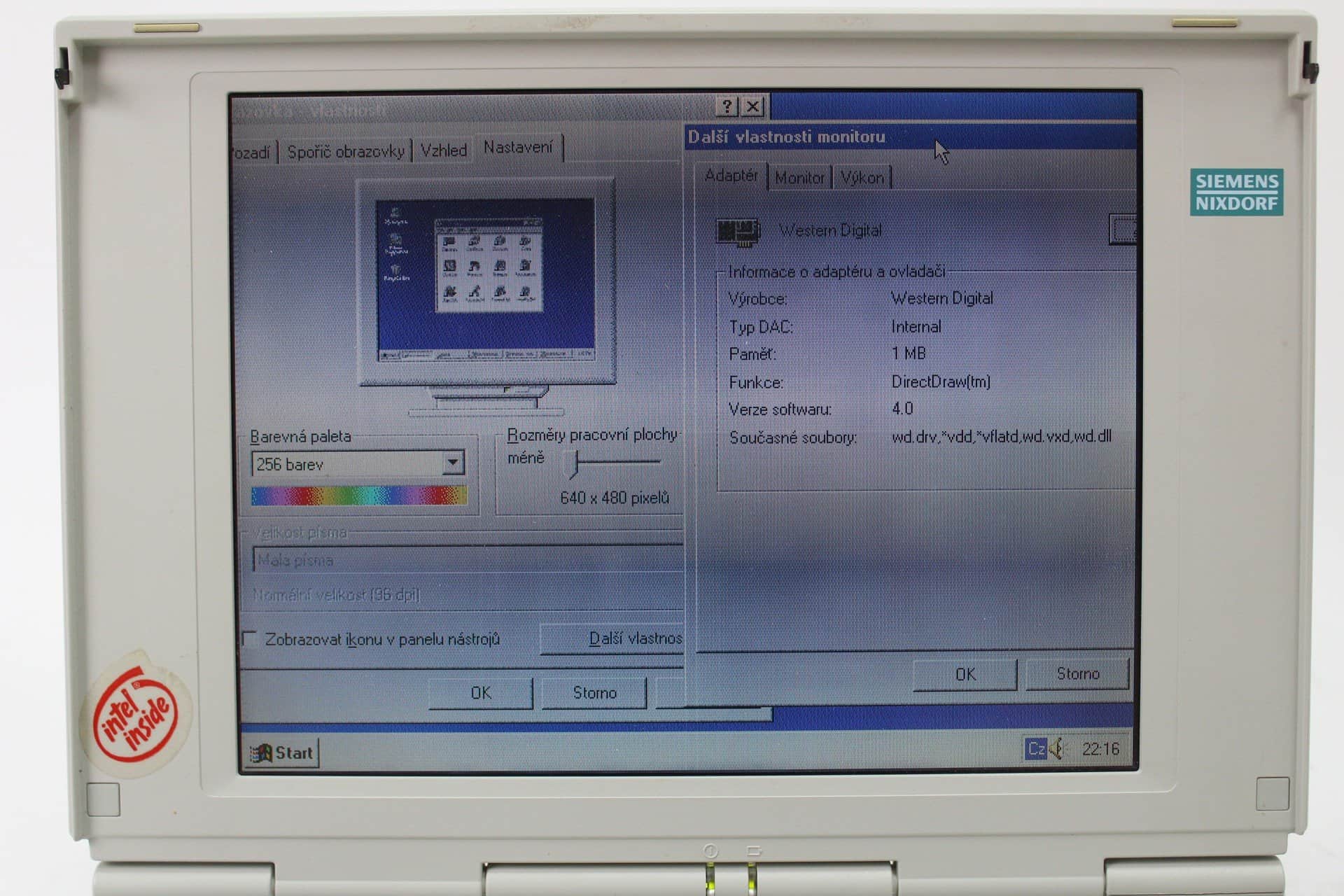

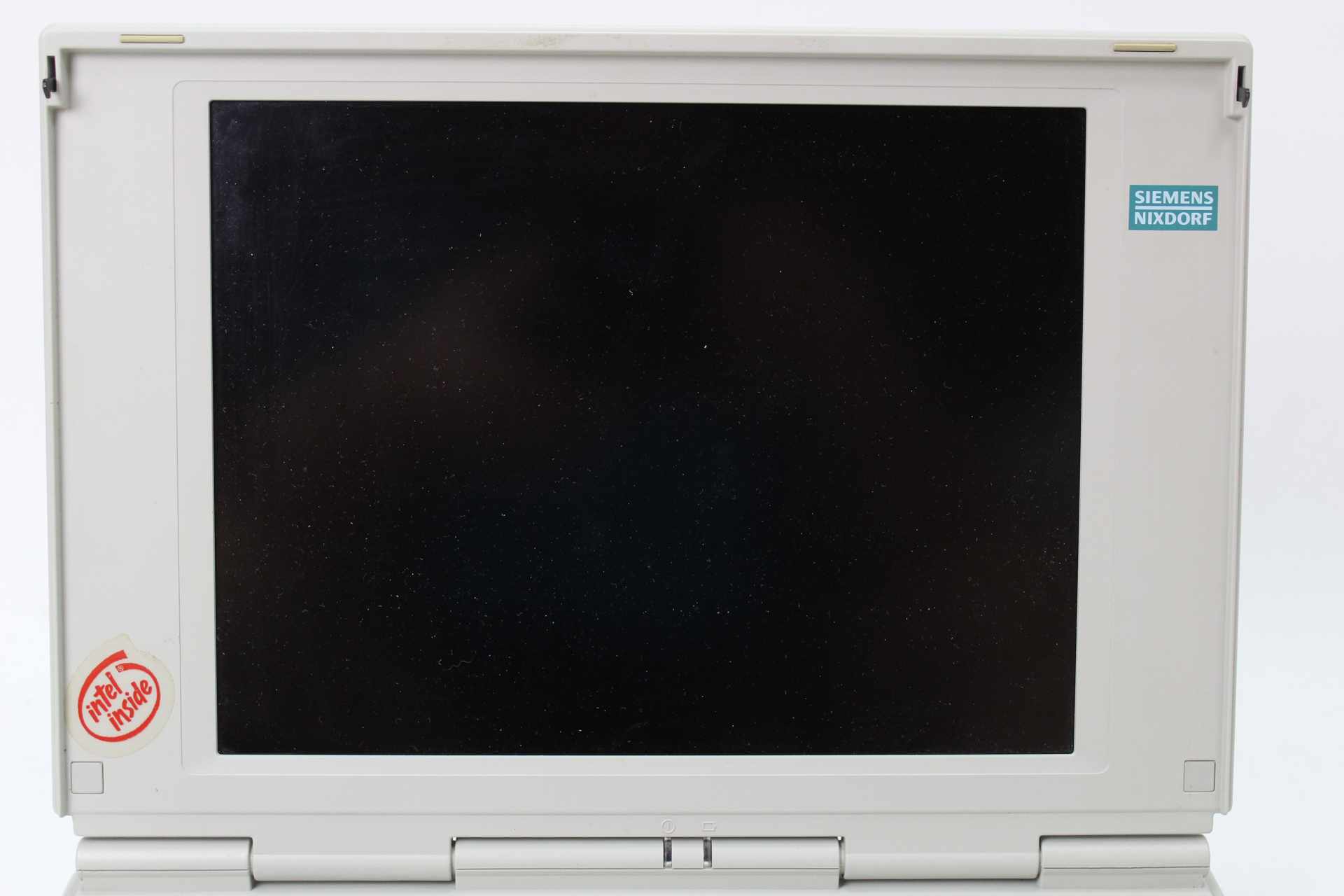

Grafická karta: Western Digital PVGA1A (WD60C24A) nese 1MB paměti, což není moc, protože se nejedná o žádný 3D akcelerátor a k použitému LCD to stačí. To je navíc pasivní, má velikost 10.5 palců s maximálním rozlišením 640×480 a barevnou hloubku jen 256 barev. Jeho obraz je relativně dobrý a dají se invertovat barvy. Panty jsou bez vůle, drží jakoukoliv polohu a víko nemá praskliny.

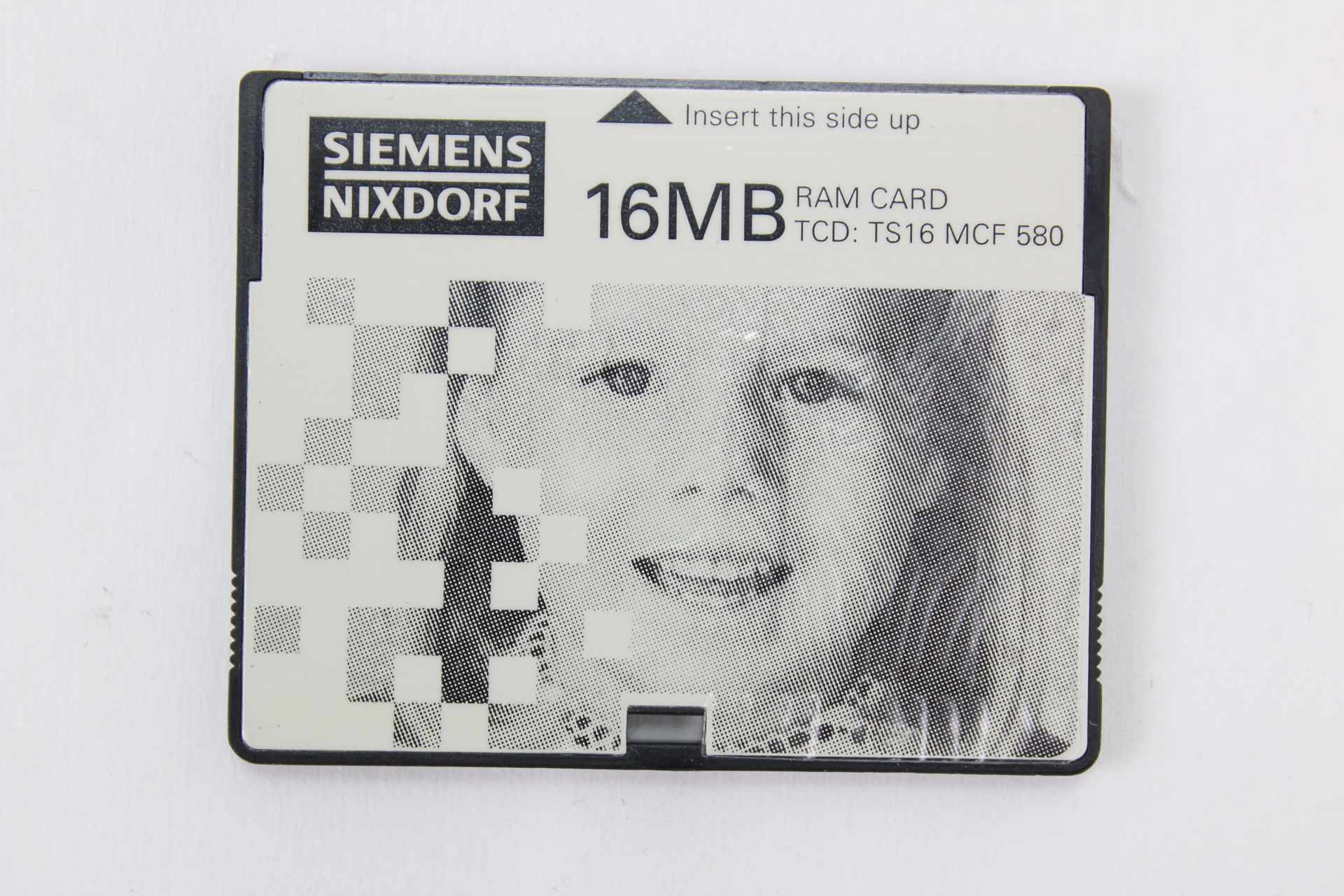

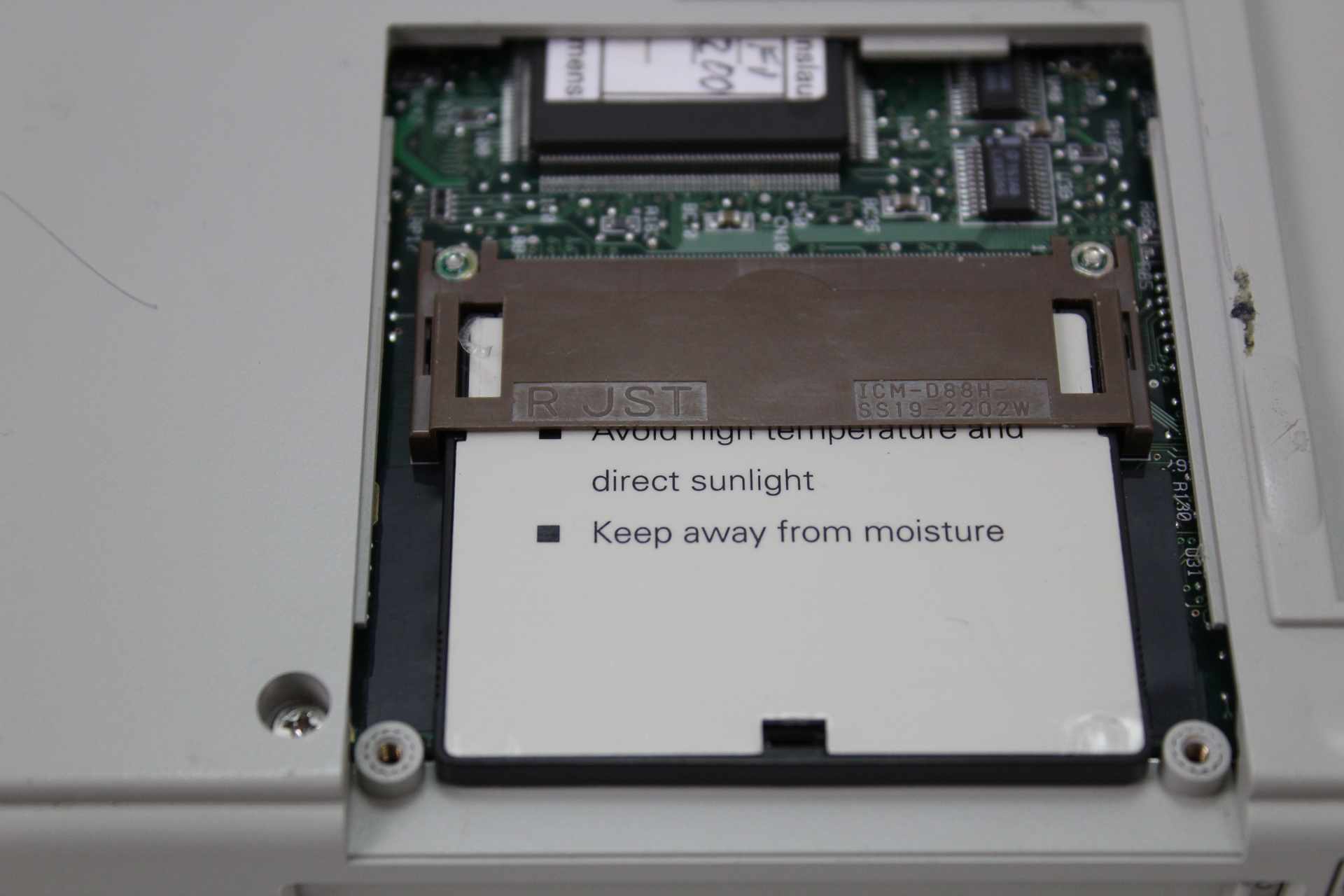

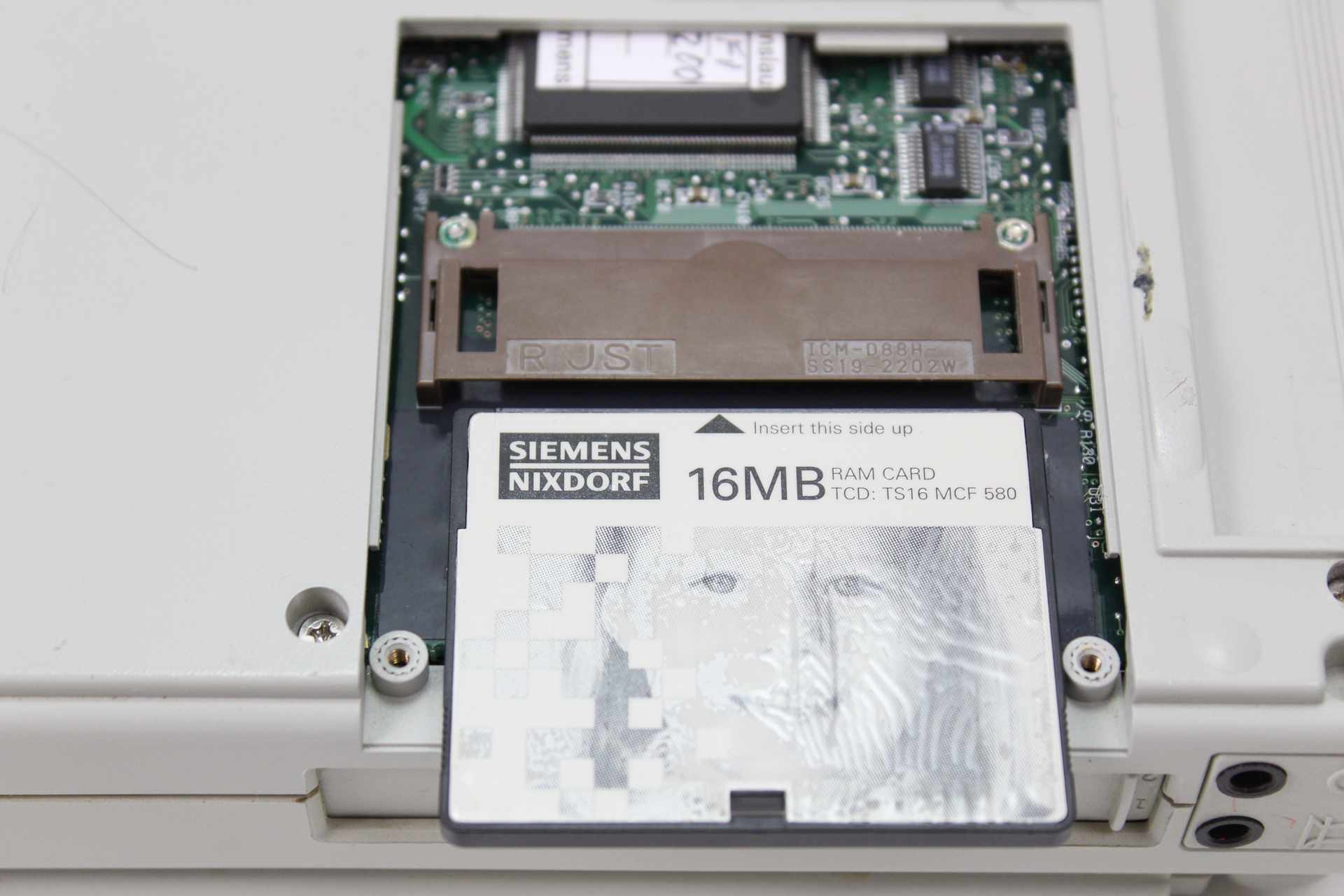

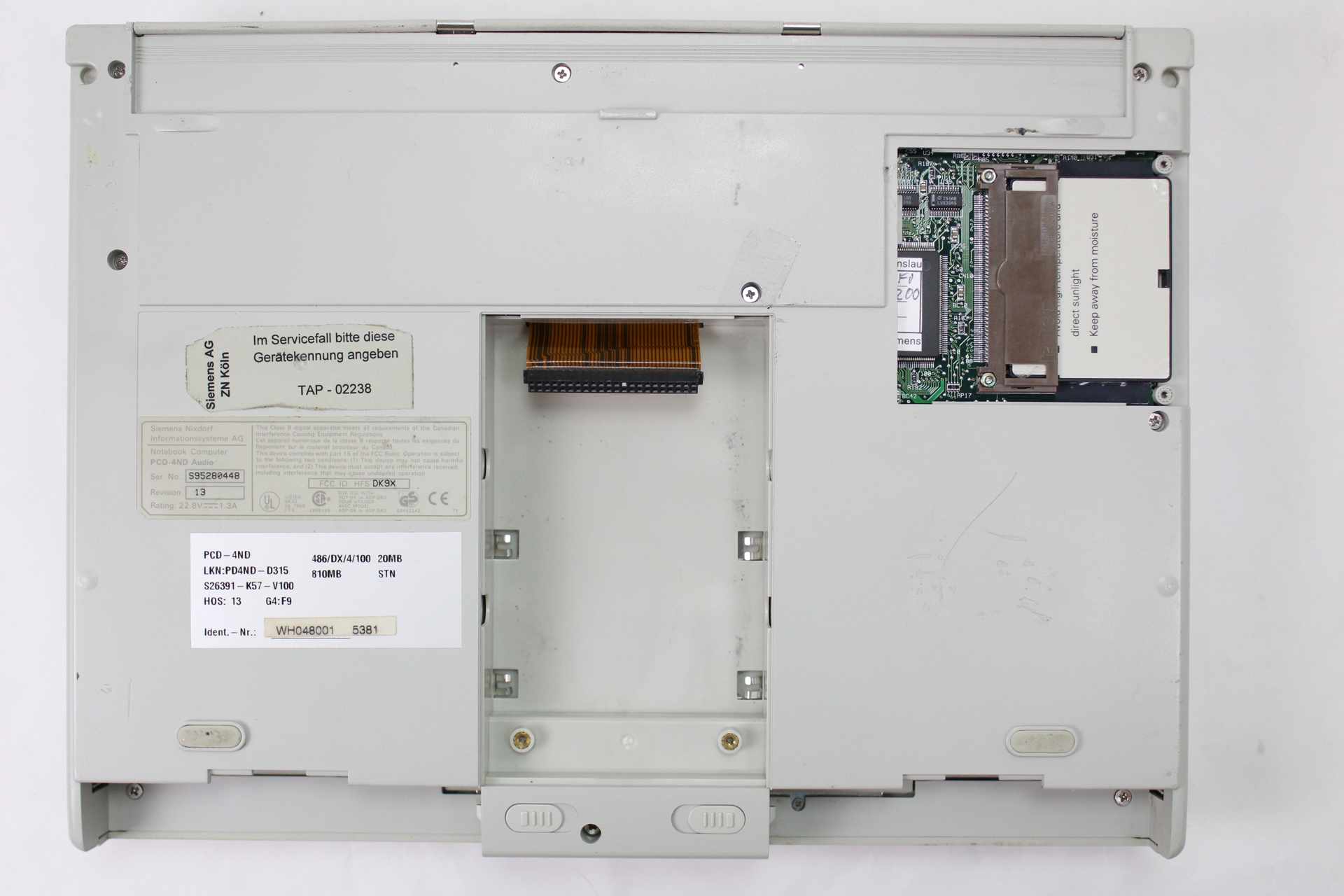

Operační paměť: část je integrována přímo na základní desce, ta má velikost 4MB a je to takový základ. Další rozšíření je dost nestandardní. Provádí se kartičkou, jež připomíná karty PCMCIA. Ta má velikost 16MB a když se to sečte, tak notebook disponuje 20MB. Co se týče její propustnosti, jsou teď čísla následující: při čtení = 30MB/s + zápis =46MB/s a oboje ve Windows 95.

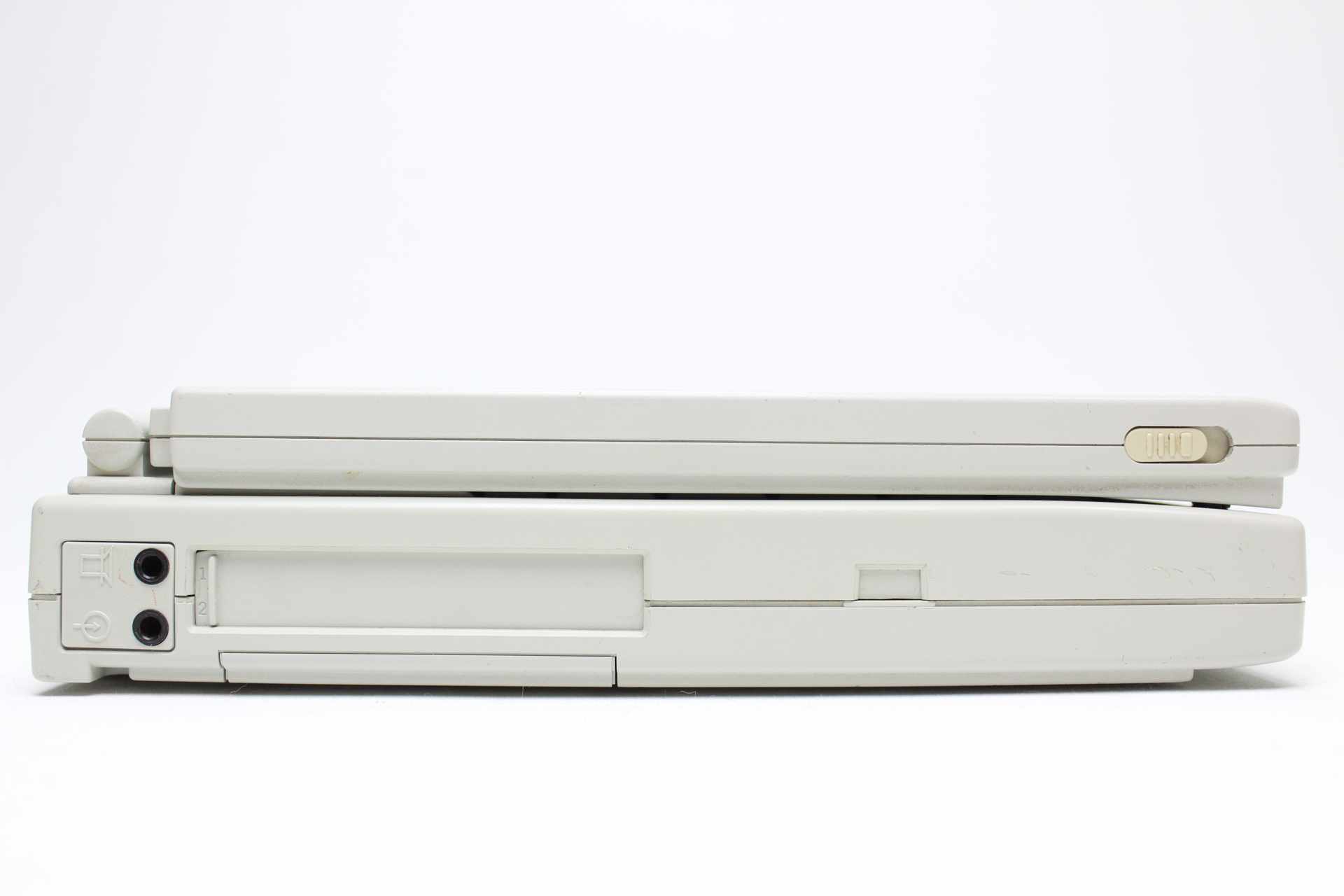

Zvuková karta: je od firmy ESS a nese modelové označení ES688-F. Ta velice dobře funguje v operačním systému MS-DOSu, ale nepřišel jsem na to, jak ovládat hlasitost v tomto operačním systému. Tělo notebooku obsahuje jen jeden reproduktor, který hraje středně nahlas, ale děsně chraptí a navenek tedy hraje vše mono. Stačí si ale připojit sluchátka a už máte vše stereo. Potom tu máme FM čip od Yamaha YMF262-M, ta se uplatní pro hudbu ve hrách a tady spíše na poslouchání souborů s koncovkou mid.

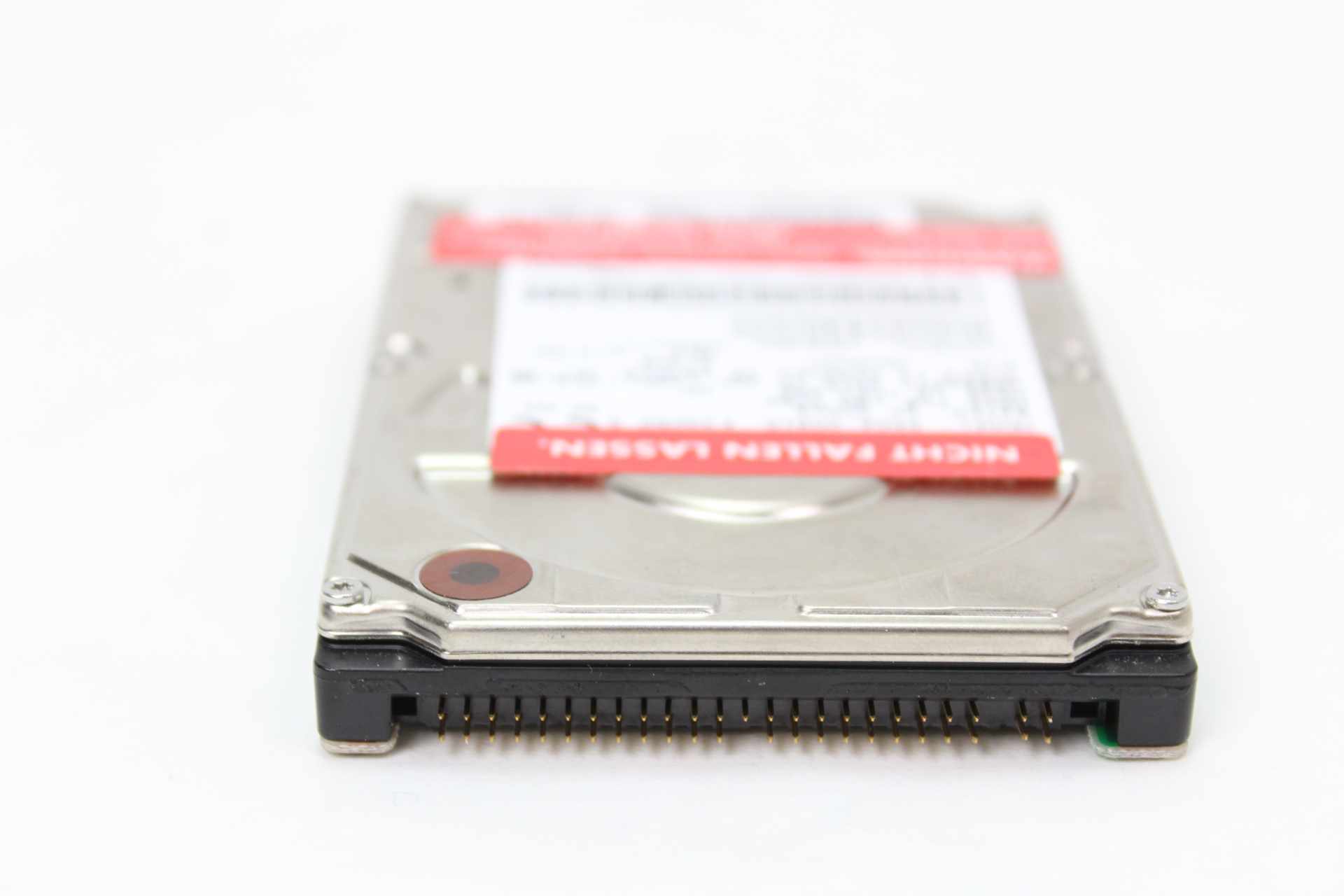

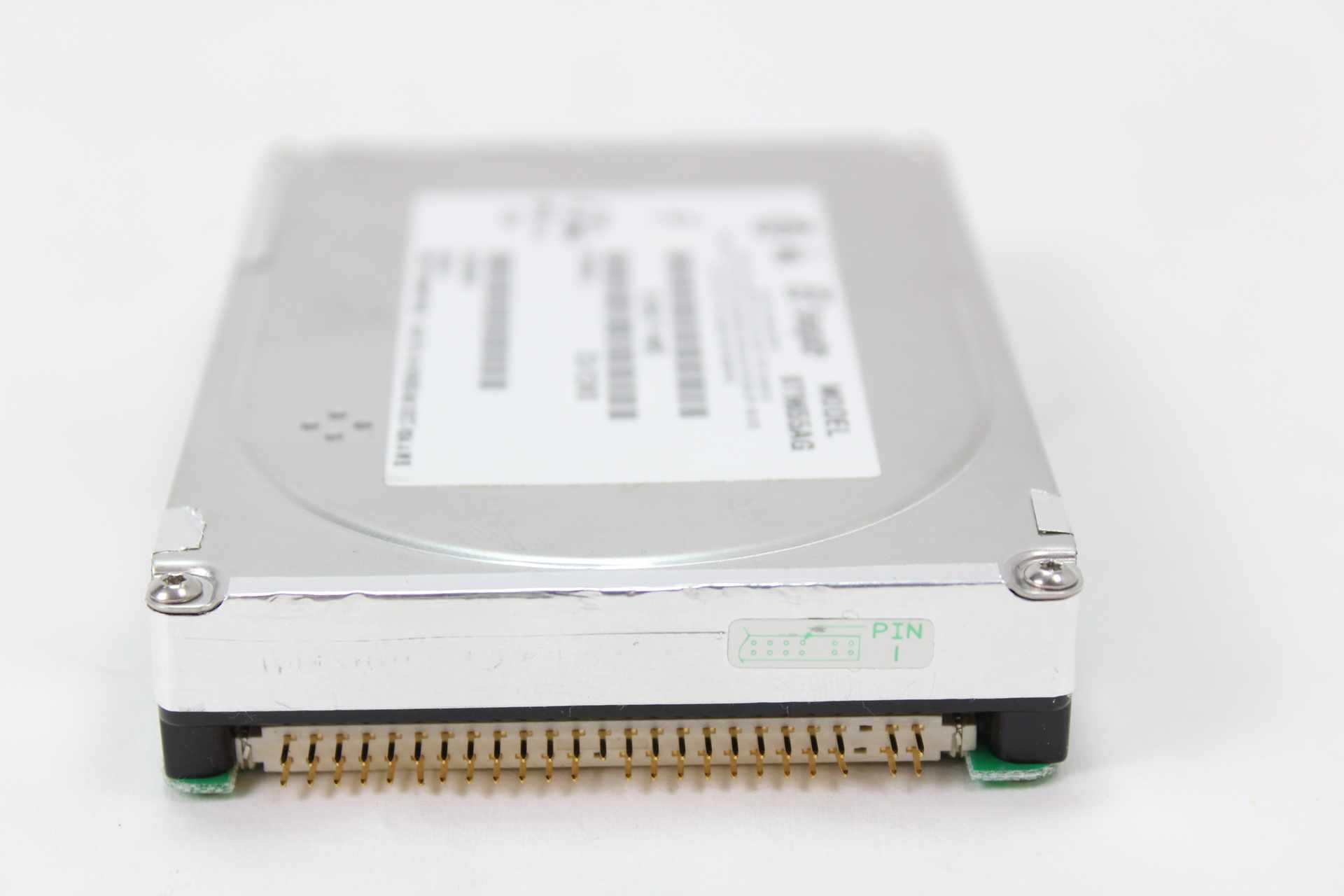

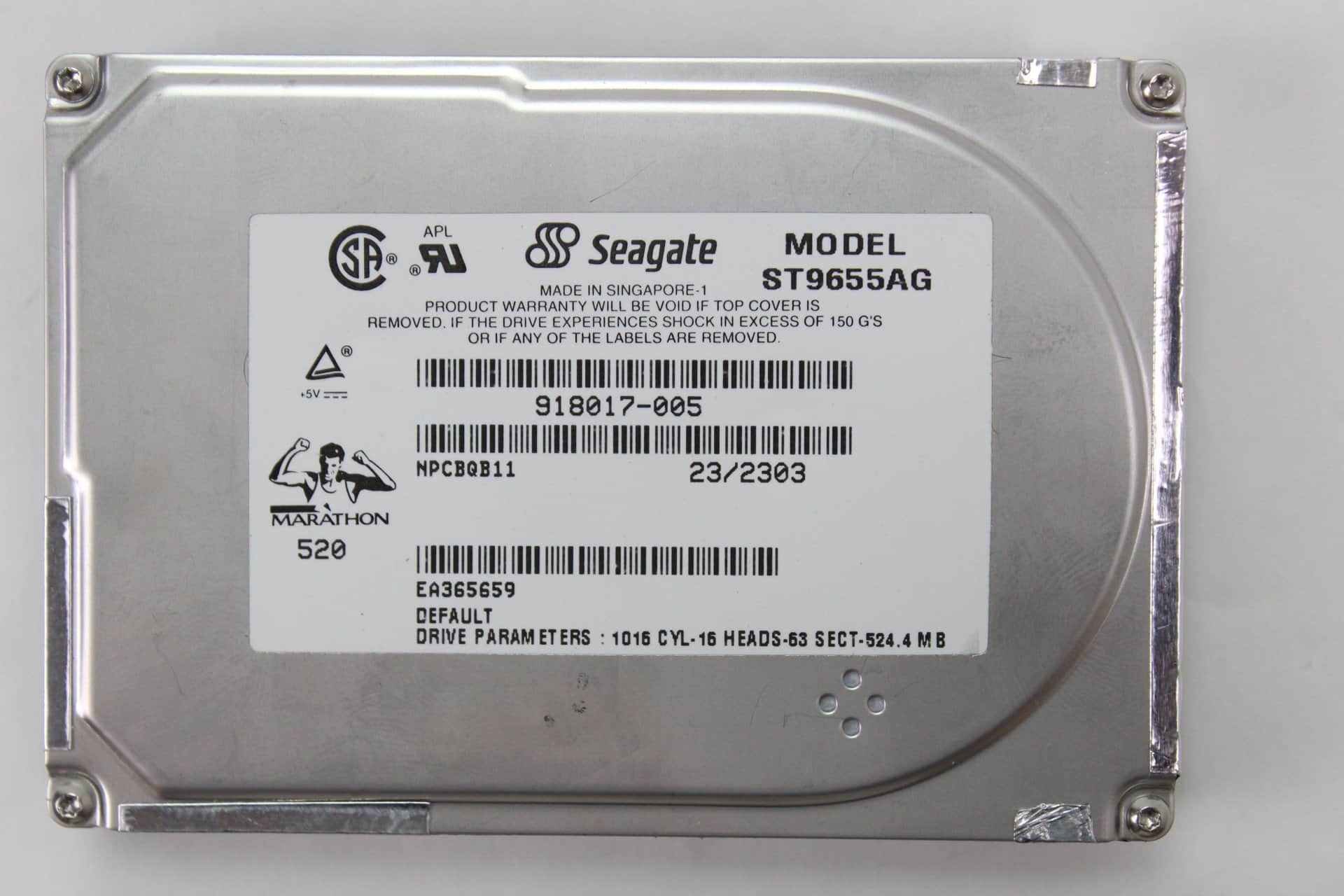

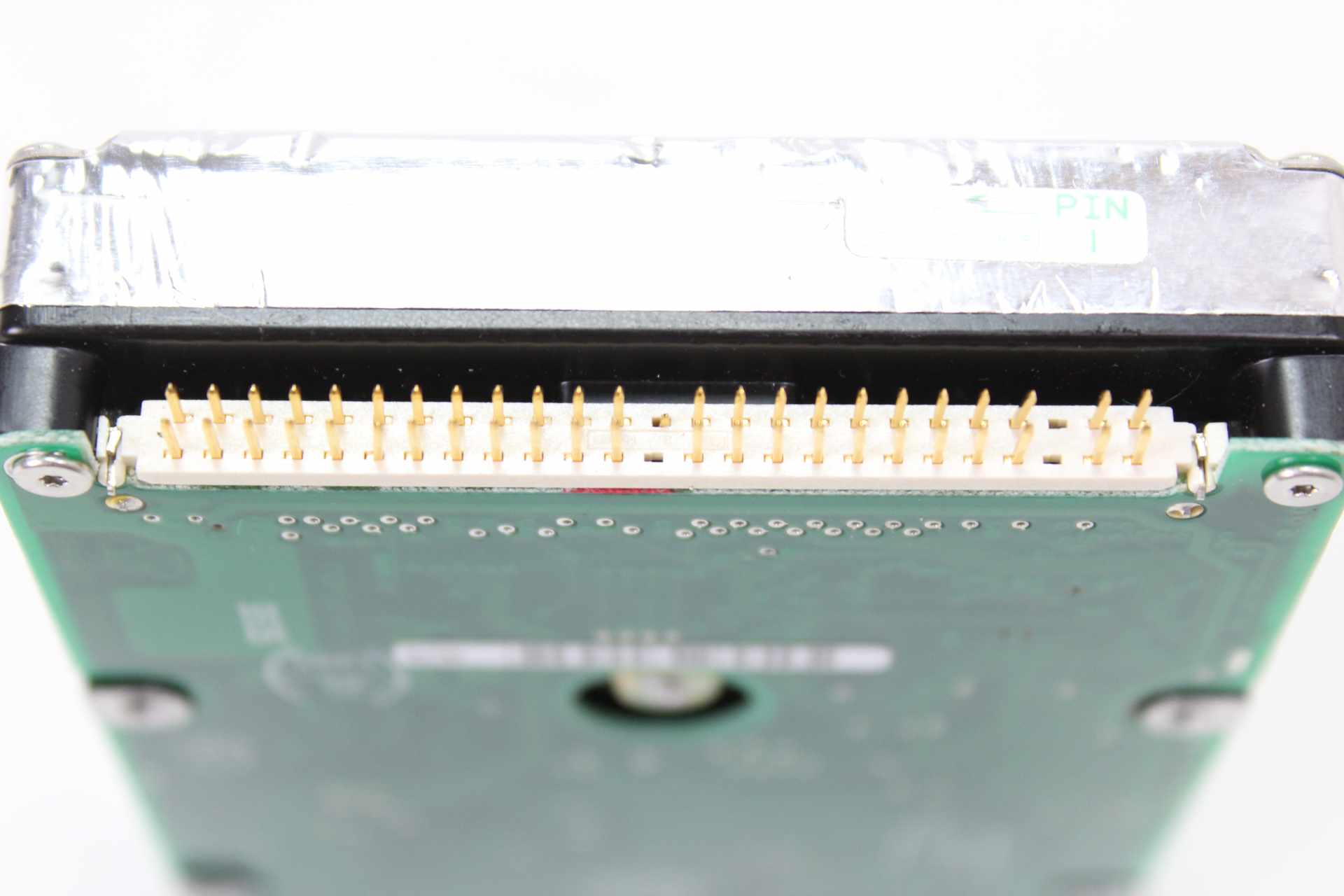

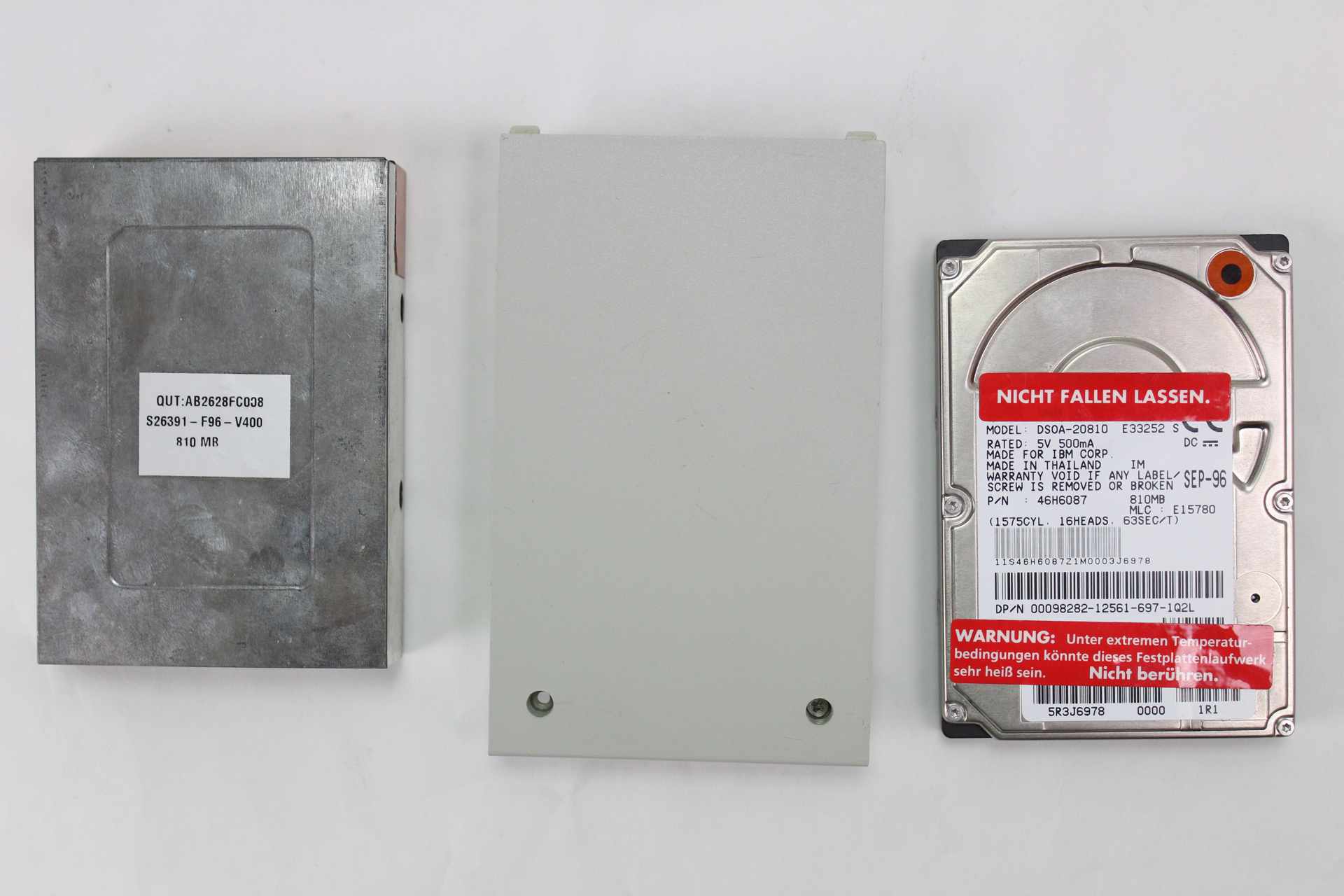

Pevný disk: je zde originální od firmy Seagate, nese modelové ST9655AG a má velikost 525MB. Mezi disky, které se používají u notebooků, jsem ho zařadil mezi tiché. Pokud ho chcete dostat ven, není to nic složitého, je ale uložen v takové hliníkové krabičce, která se musí taky rozebrat a ke svému zapojení nepotřebuje redukci. Notebook s ním normálně naběhl do Windows 95, tak jsem ho vytáhl, naplnil svými programy a dal zpět. Jenže už se nepřihlásil, tak jsem si ho prohlédl a zjistil, že jedna nožička se zamáčkla dovnitř. Tím pádem jsou testy provedeny na IBM, co modelové označení DSOA-20810 a pochází ze skoro stejného notebooku Siemens Nixdorf PCD – 4ND.

PARAMETRY NOTEBOOKU
TYP HARDWARE JEHO PARAMETRY
Předpokládaný rok výroby 1994
Procesor (CPU) Intel 486DX4 100MHz / FSB 33MHz

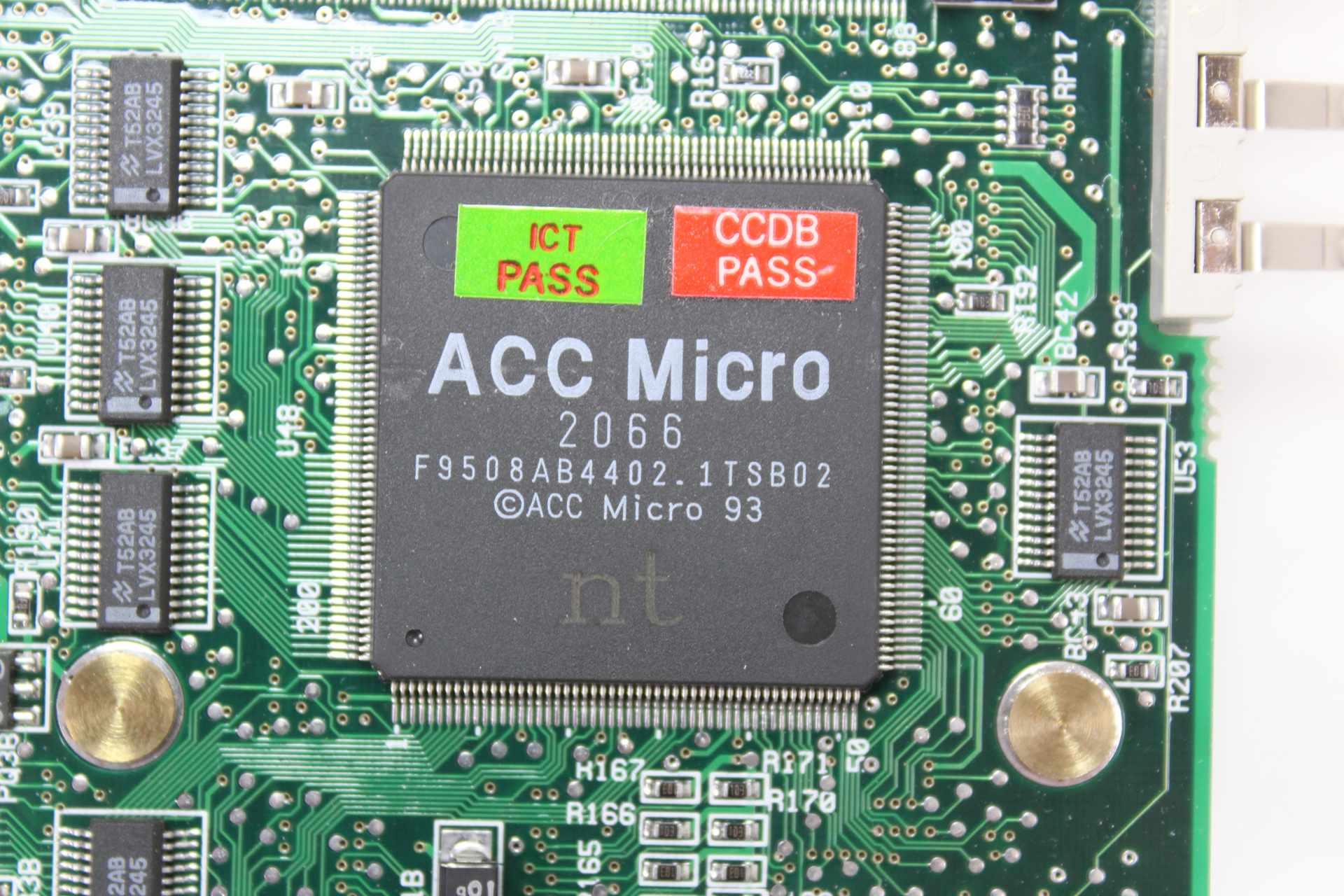

Čipová sada ACC Micro 2066
Paměť (RAM) 20MB
Grafická Karta (VGA) Western Digital PVGA1A (WD60C24A) / 1MB
Harddisk (HDD) 525MB / Seagate ST9655AG

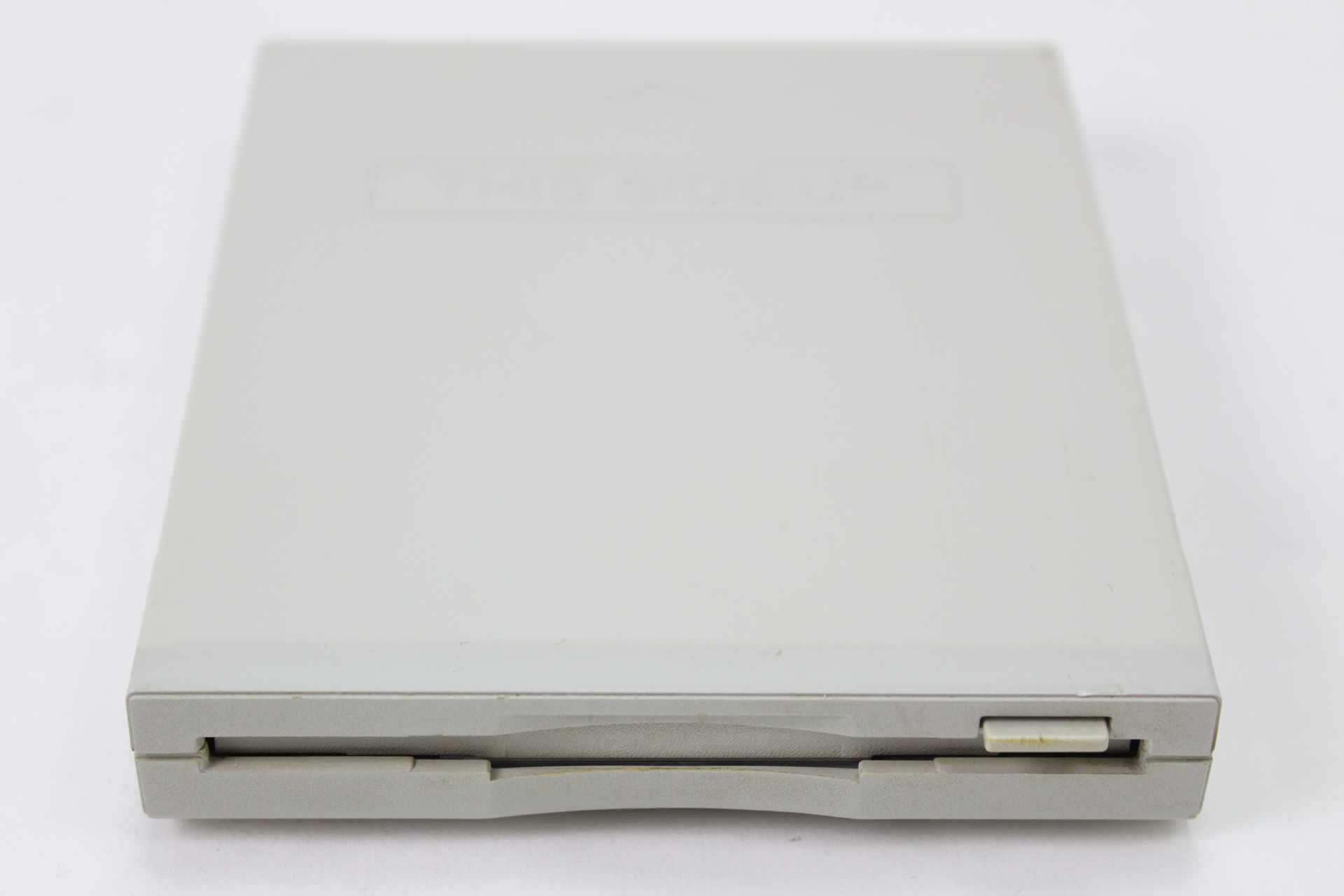

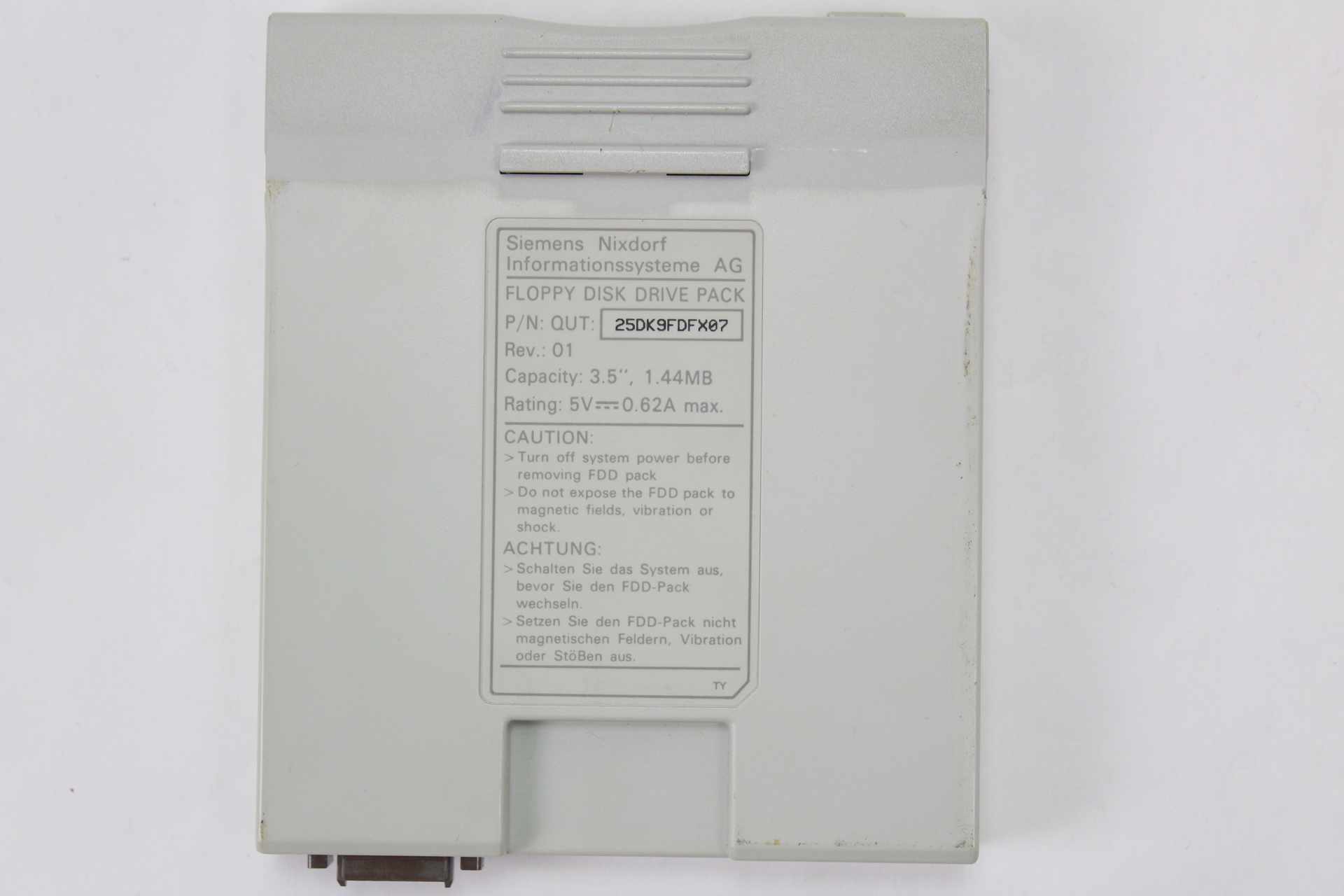

Disketová mechanika (FDD) Interní 3.5 / 1.44MB
Zvuková karta ESS ES688F + Yamaha YMF262-M
Displej (LCD) Pasivní 10.5 / 640×480 256 barev

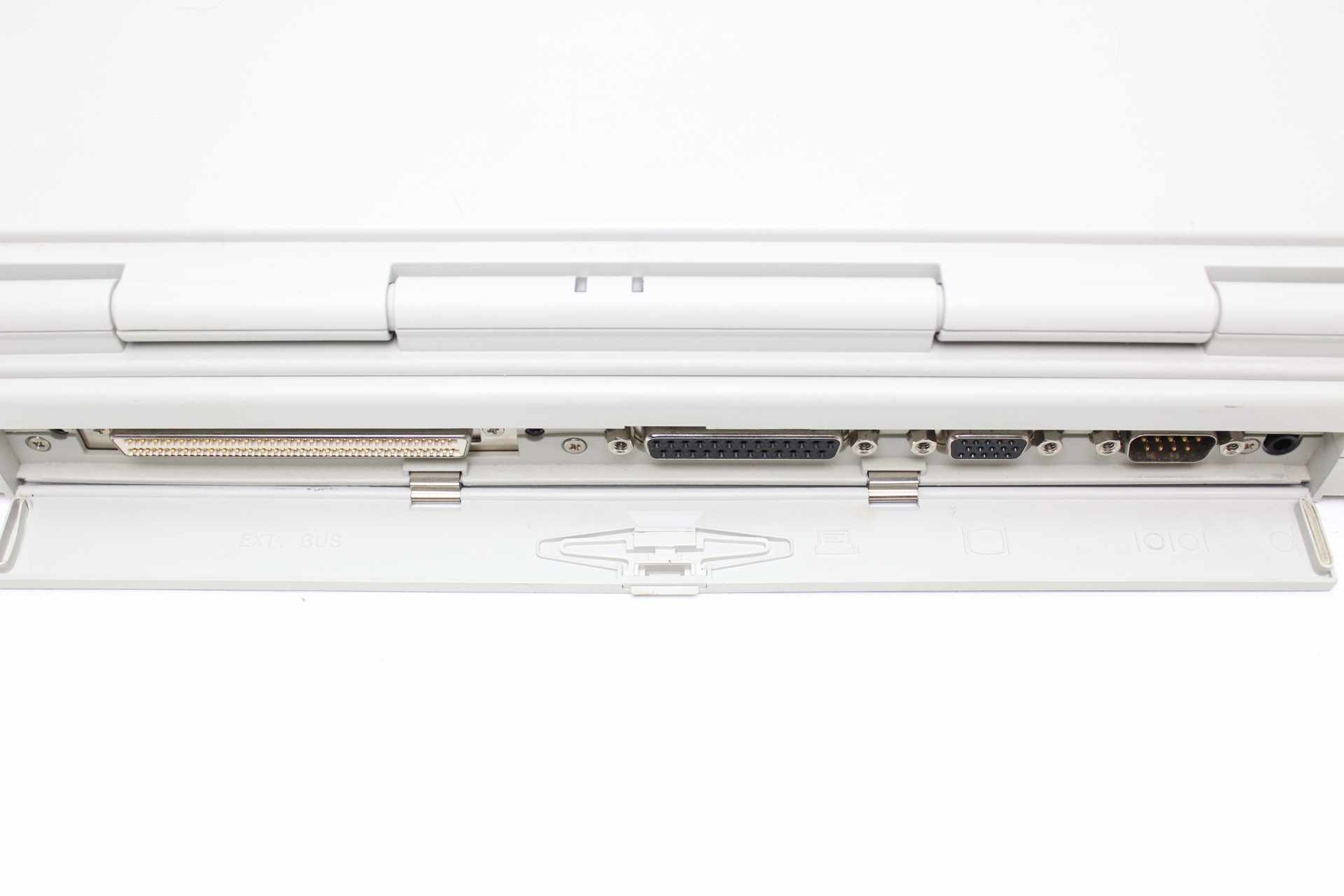

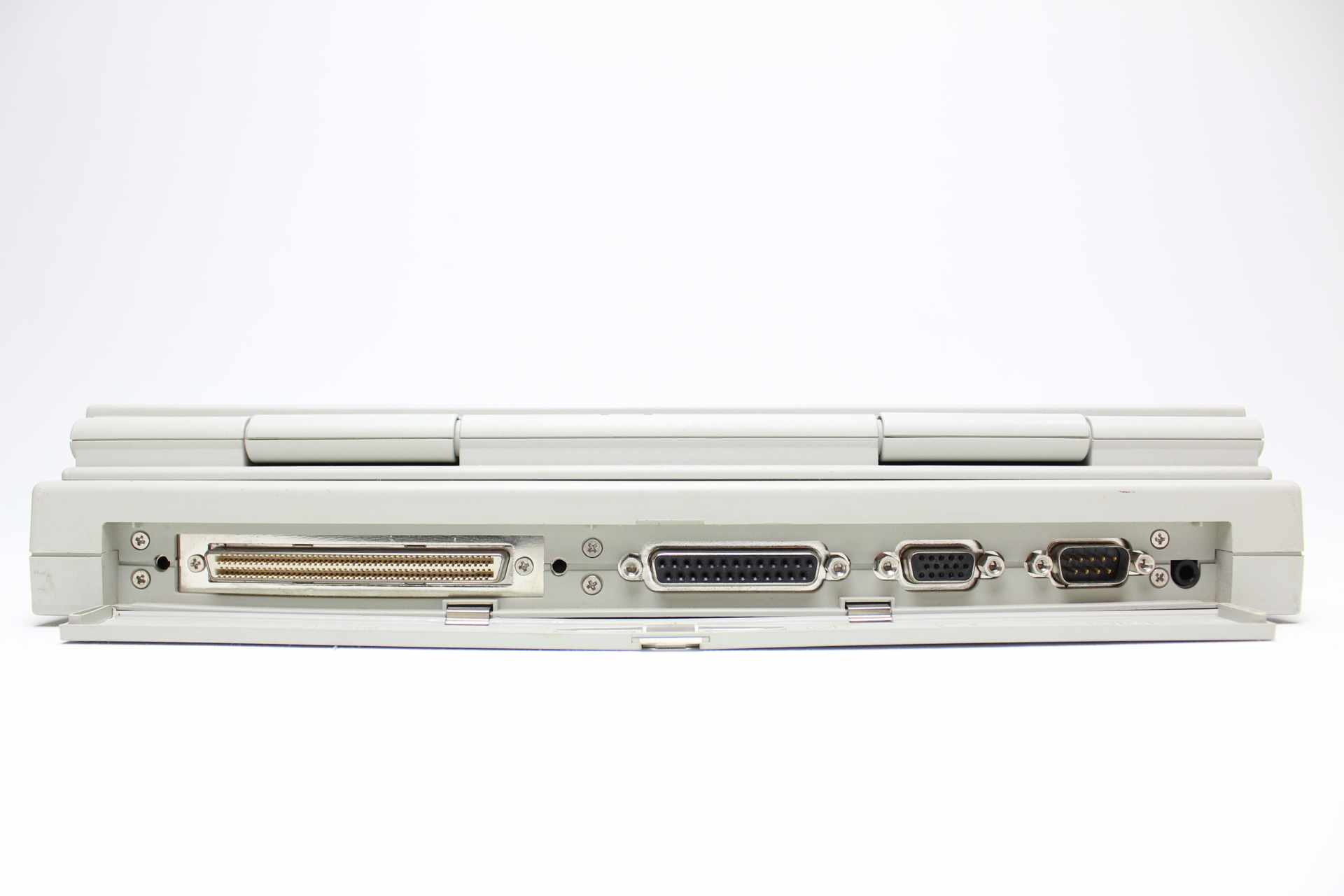

COM1 / COM2 Ano / Ne
LPT PORT Ano

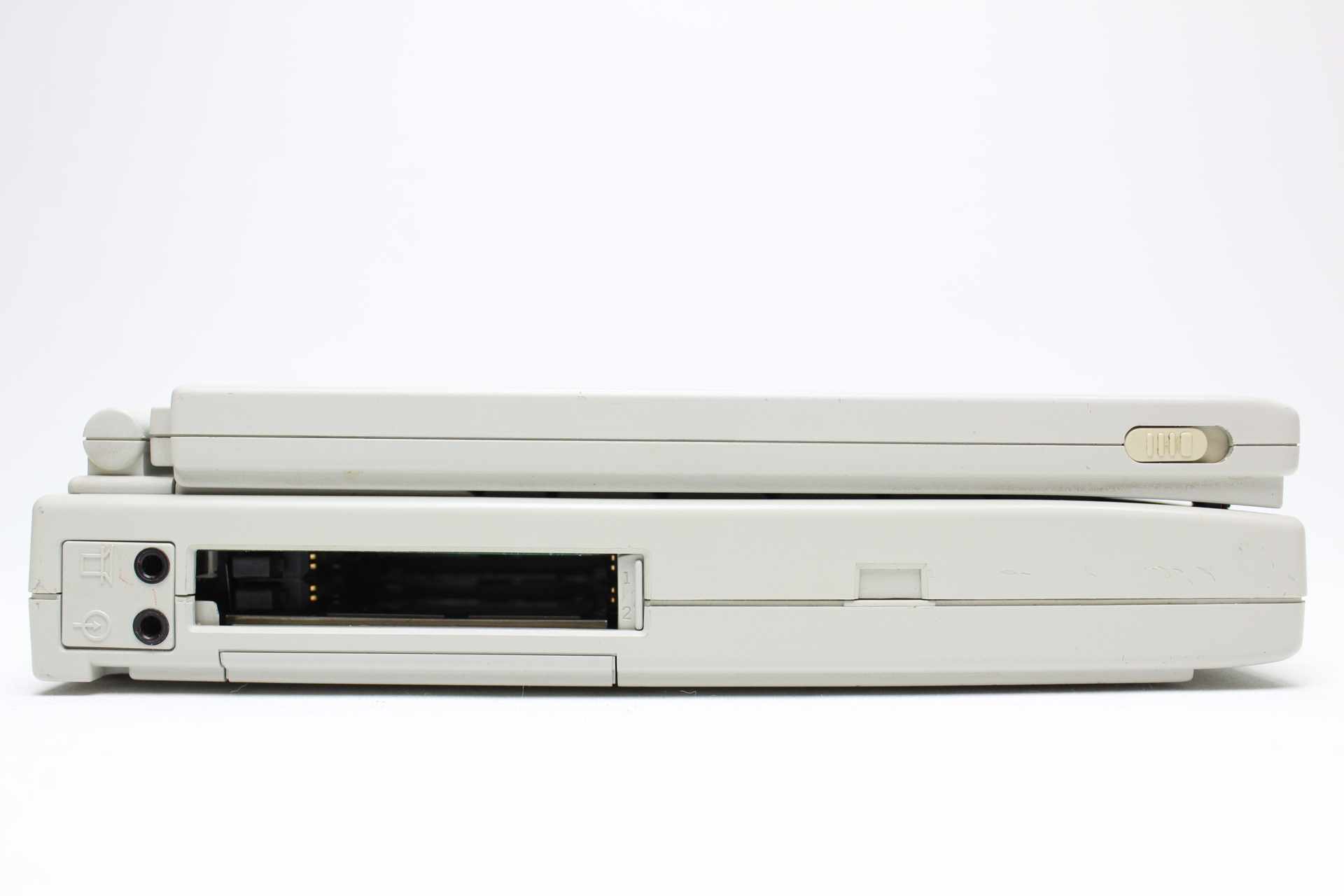

PCMICIA SLOTY 2x Cirrus Logic CL-PD6720
Dokovací Konektor Ano
VGA ex. + S-video Ano / Ne

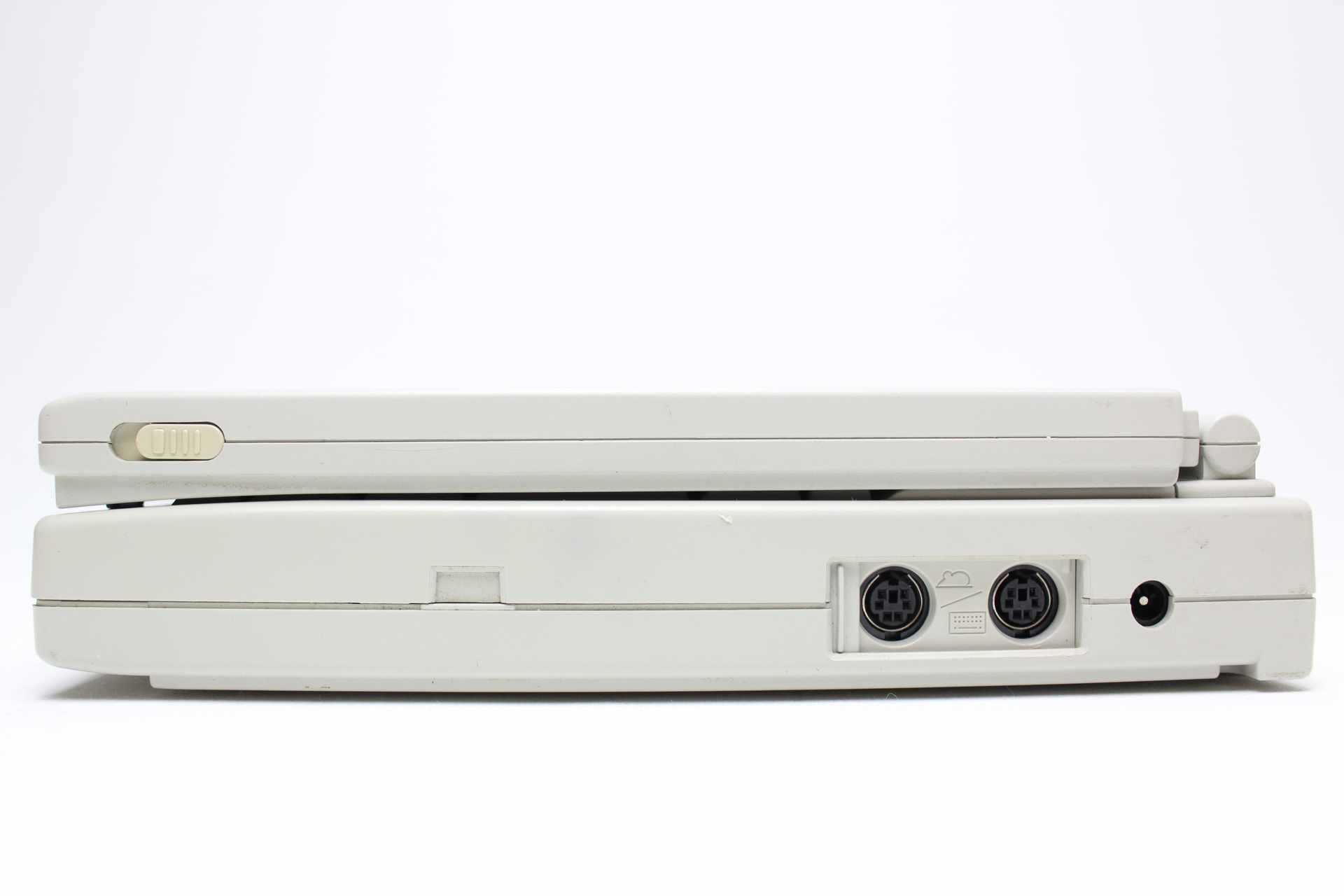

PS/2 Ano
Klávesnice Česká

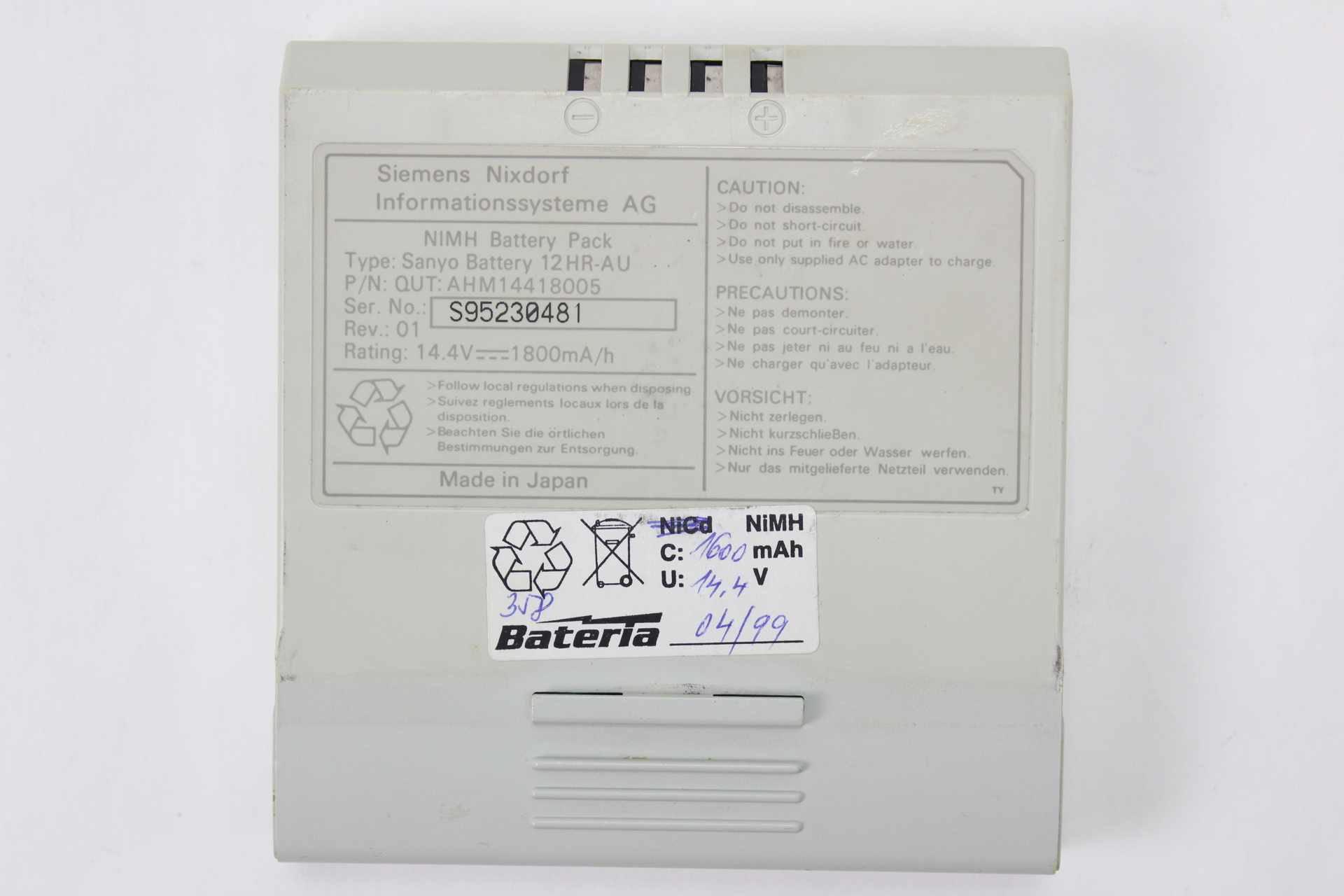

Baterie 14.4V 1800mAh
INFRA PORT (IR) Ano

VÝKON V MS-DOS 6.22

Test Výsledek
VGA benchmark v1.0 42.6  FPS
PC Player Benchmark 320×200 13.8  FPS
PC Player Benchmark 640×400 6.2  FPS
Wolfenstein 3D 45.2  FPS
DOOM v1.9 21.2  FPS
QUAKE v1.06 320×200 8.9  FPS
HWinfo 4.7.8. Výsledek
CPU 16-bit s celými čísly 39735  Dhr./s
CPU 16-bit s plovoucí čárkou 46511  Whe./s
CPU 32-bit s celými čísly 176  Bodů
HDD čtení z vyrovnávací paměti 2424  KB/s
HDD náhodné čtení 920  KB/s
Přístupová doba HDD 20  ms
Otáčky HDD 5866  ot/minutu

VÝKON VE WINDOWS 95

Test Výsledek
VGA benchmark v1.0 34.9  FPS
PC Player Benchmark 320×200 12.6  FPS
PC Player Benchmark 640×400 5.8  FPS
Wolfenstein 3D 41.4  FPS
DOOM v1.9 18.3  FPS
QUAKE v1.06 320×200 8.7  FPS
RAM AIDA v3.80 Výsledek
Čtení 40  MB/s
Zápis 42  MB/s

Závěrečný verdikt

Klady: Přístup k pevnému disku. Baterie BIOSu která notebook nezabije, ale výměna je složitější. Dobrá zvuková karta co hraje v pohodě pod MS-DOS, tak i ve Windows.

Zápory: Rozložení klávesnice mohlo být lepší. Použité materiály. Nestandardní rozšíření RAM, ale pozitivum, že to vůbec jde. Reproduktor. Pasivní LCD.
