Siemens Nixdorf PCD – 4ND

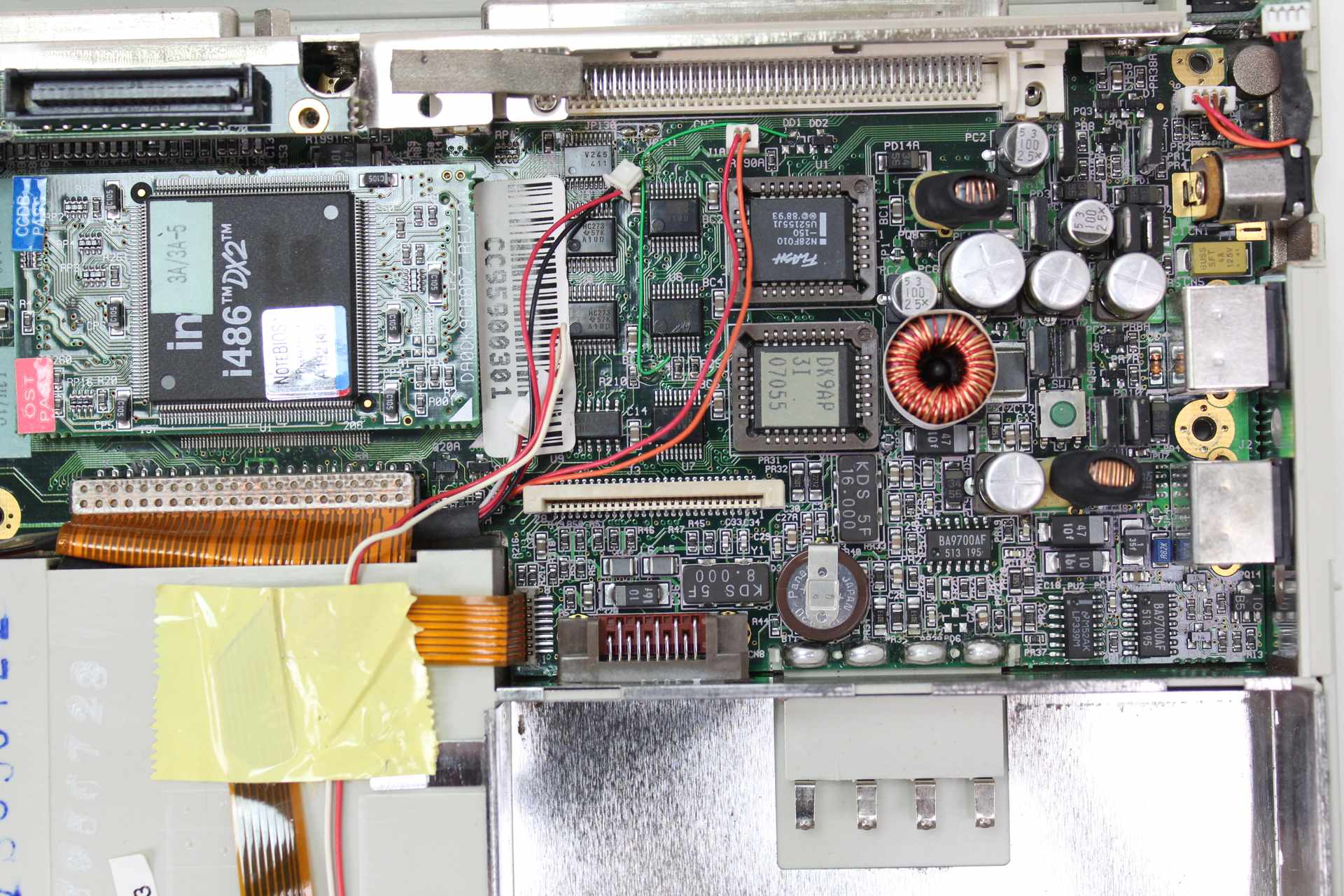

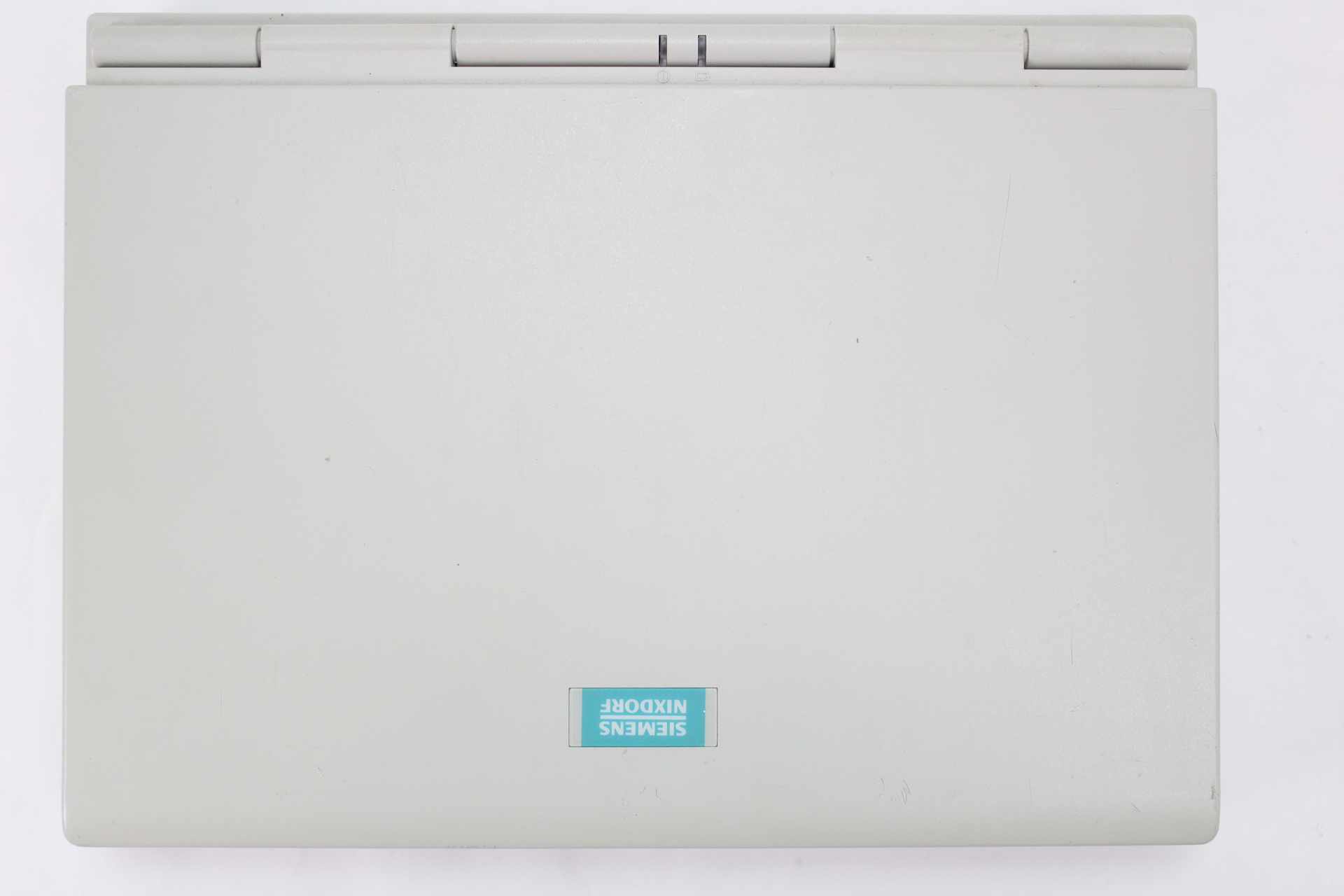

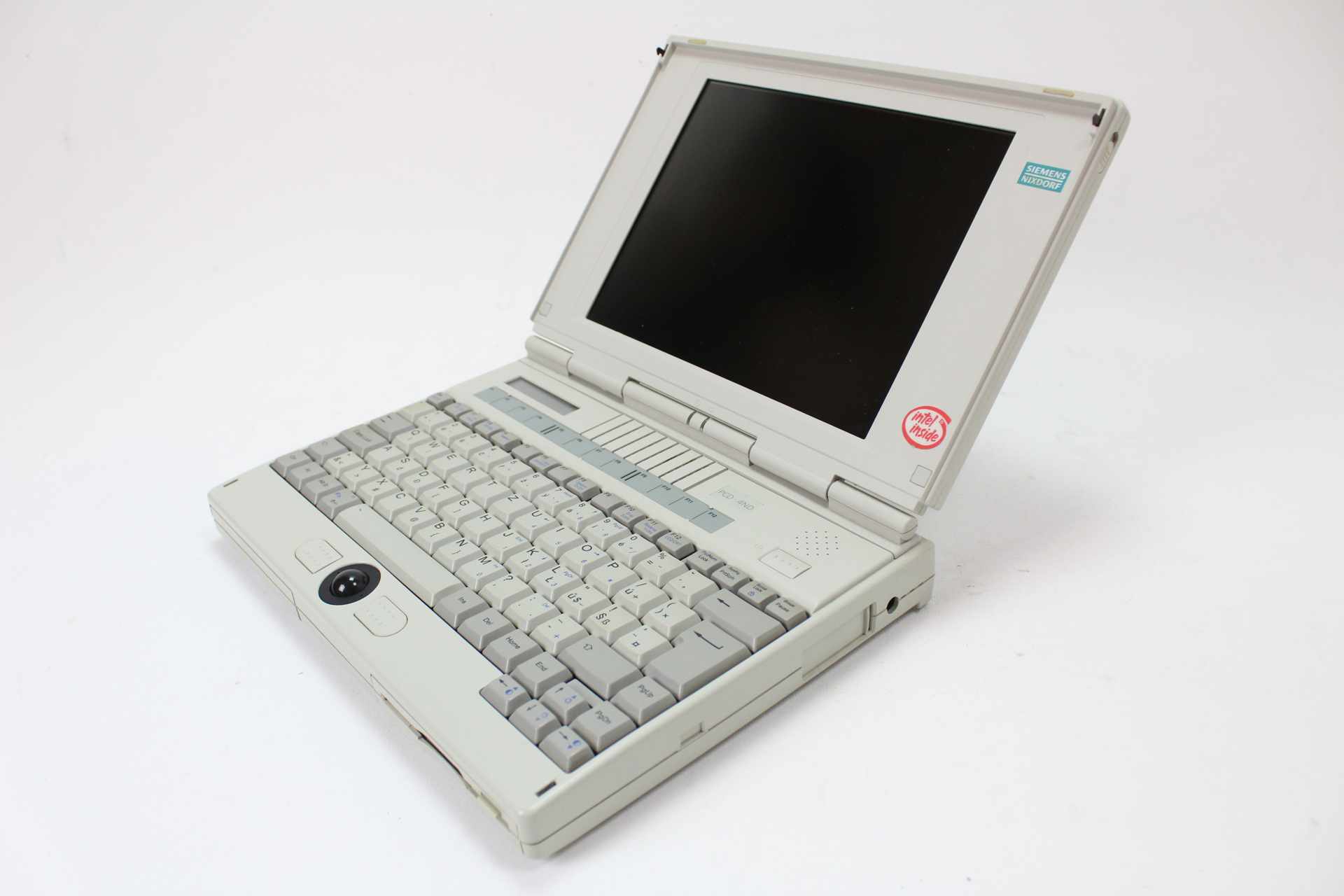

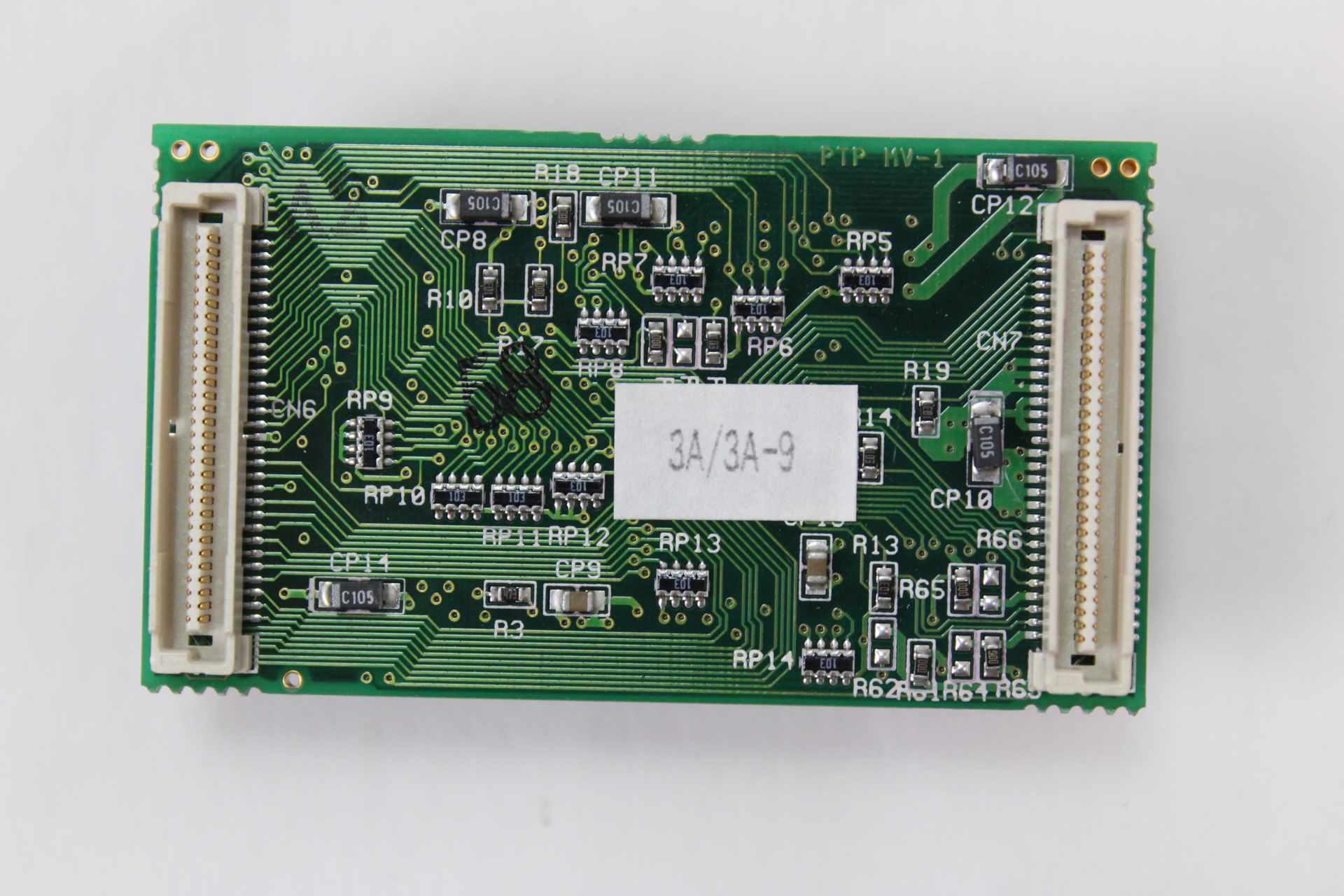

Mnoho notebooků s procesorem 486 se zvukovou kartou není, ale Siemens Nixdorf model PCD-4ND je jeden z těch, co ji obsahují a k tomu i čip s FM syntézou od Yamahy. Jako správný veterán používá trackball, který nahrazuje myš a svoji úlohu dokonce trochu zvládá. Na první pohled stroj vypadá velice zachovale, i design je sympatický, ale materiál, ze kterého ho vyrobili, už se stal docela křehkým a proto do budoucna ho nemá cenu používat. Stroj má i zajímavý přístup k procesoru, stačí jen otevřít krytku nad klávesnicí, kterou drží jeden šroubek a můžete ho vyměnit. Ovšem CPU není ve standardní patici, takže význam v té době nebyl moc praktický a to stejné potkalo i rozšíření paměti RAM.

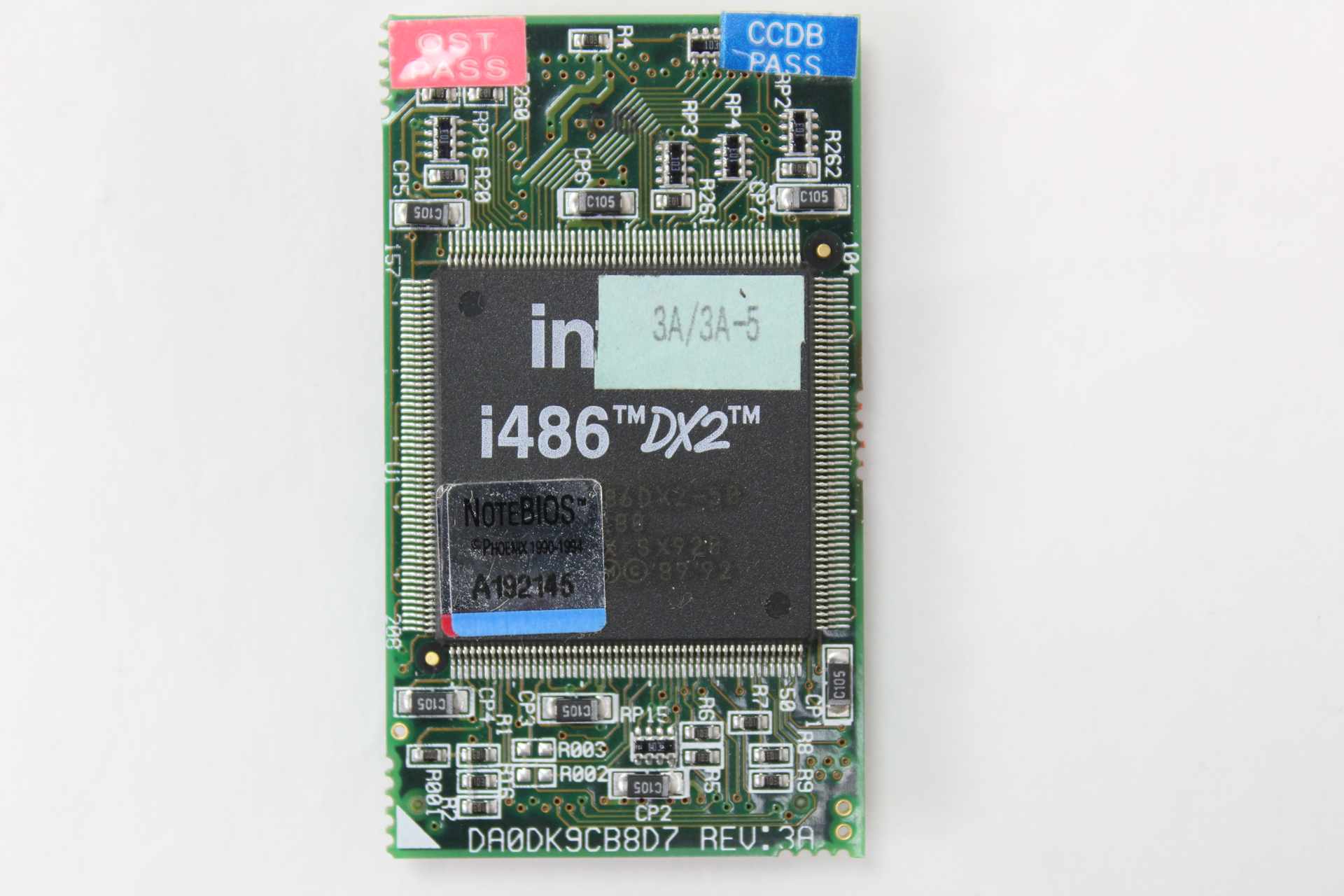

Procesor: 486DX2 na frekvenci 50MHz, vyrobila ho společnost Intel a nemá žádné chlazení. Jeho pracovní napětí je 3.3V, z čehož plyne jen minimální tepelná produkce. Stroj je díky tomu opravdu tichý a slyšíte jen hluk pevného disku.

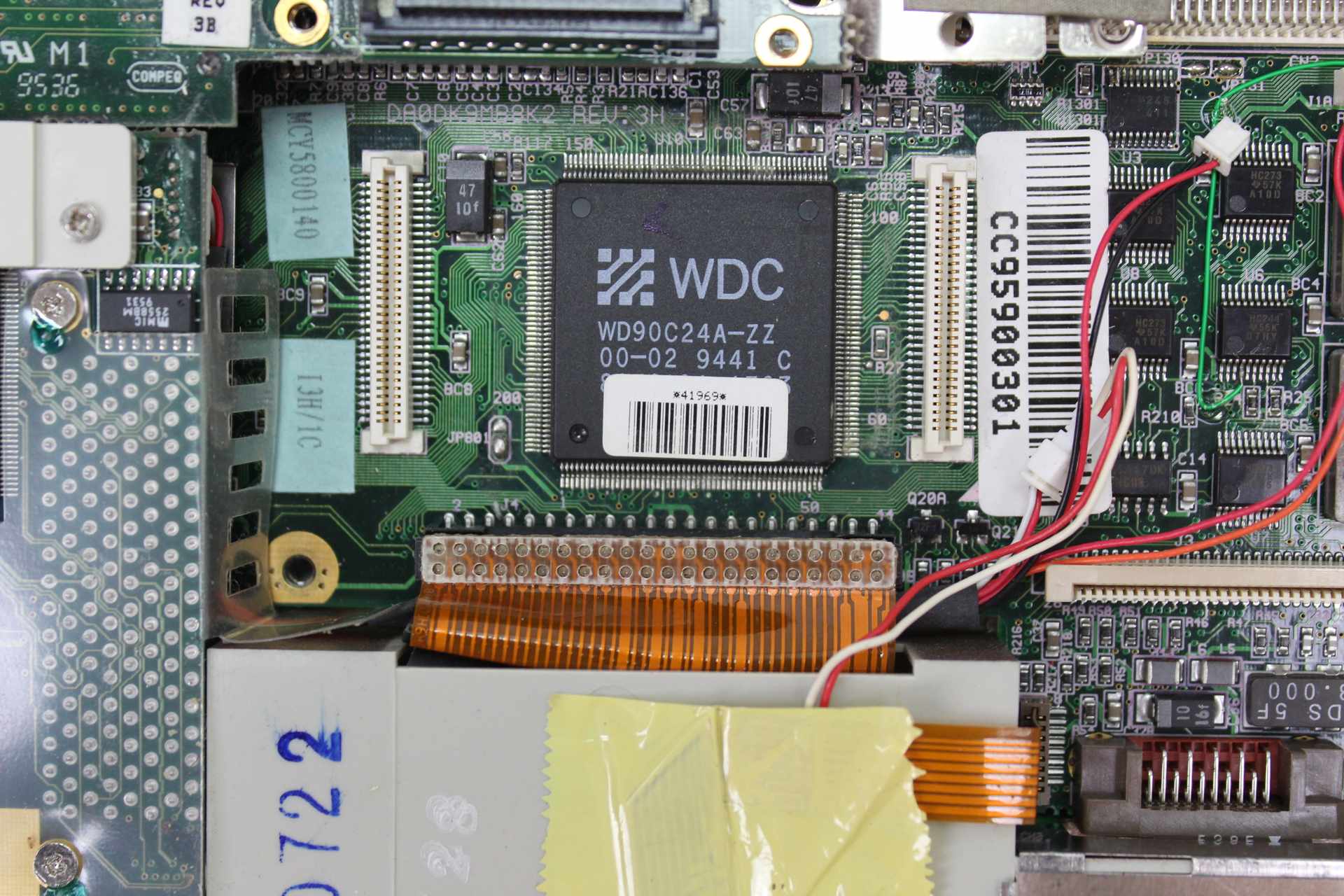

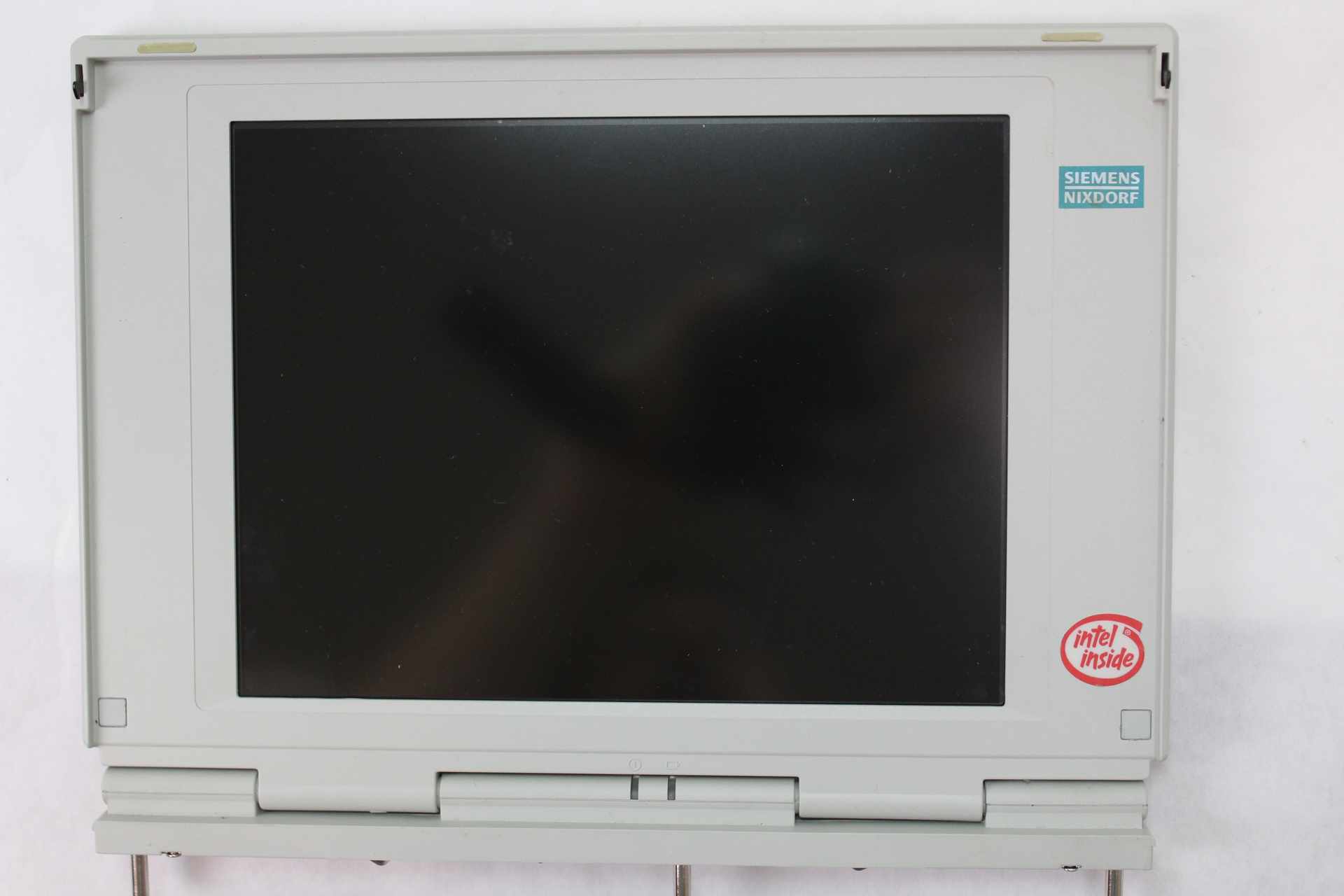

Grafická karta: Western Digital PVGA1A (WD60C24A) nese 1MB paměti, což není moc, protože se nejedná o žádný 3D akcelerátor a k použitému LCD to stačí. To je navíc aktivní, má velikost 10.2 palců s maximálním rozlišením 640×480 a barevnou hloubku 16-bitů. Jeho obraz je hezký i ostrý, ale schází hodně jasu. Panty jsou bez vůle, drží jakoukoliv polohu a víko nemá praskliny.

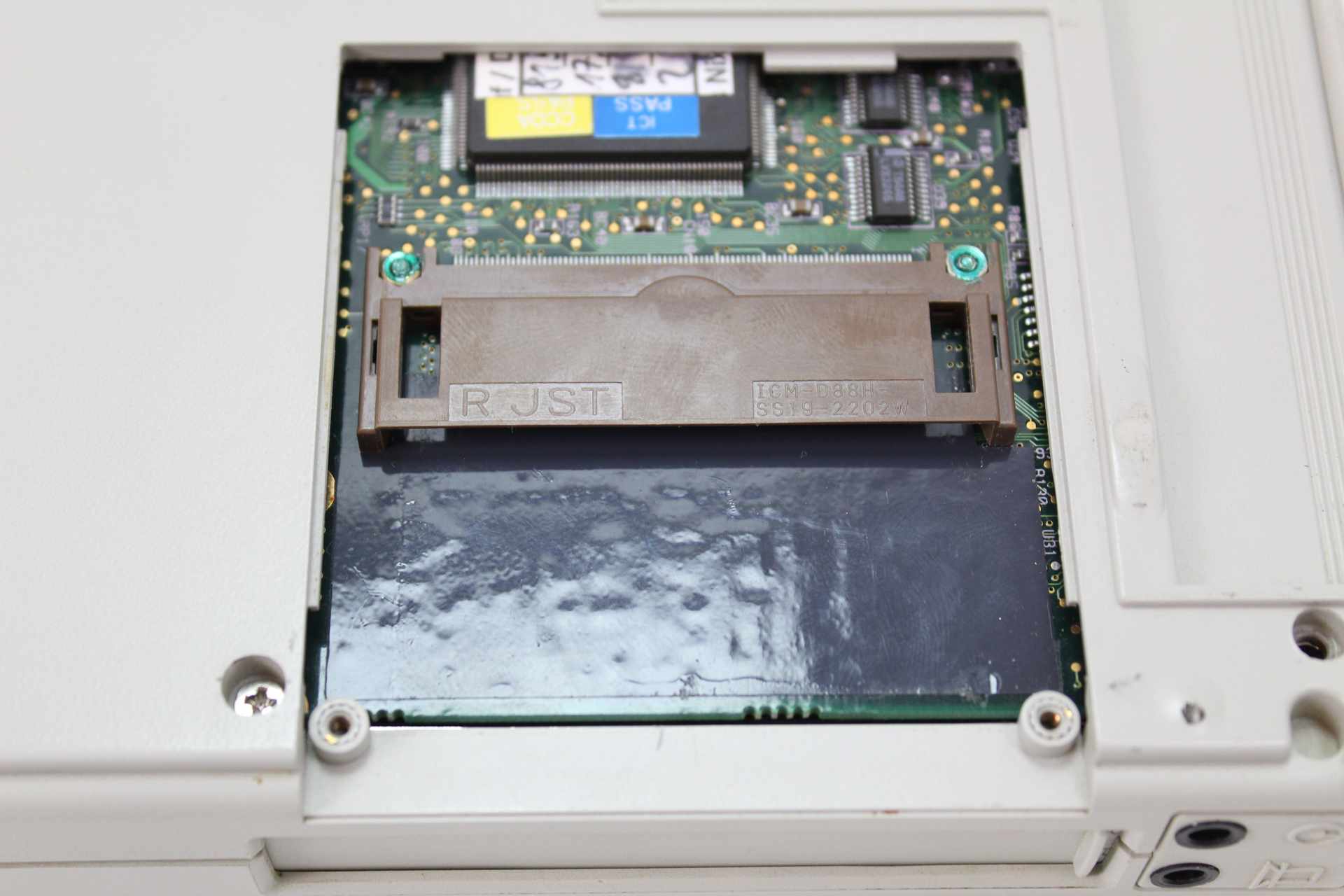

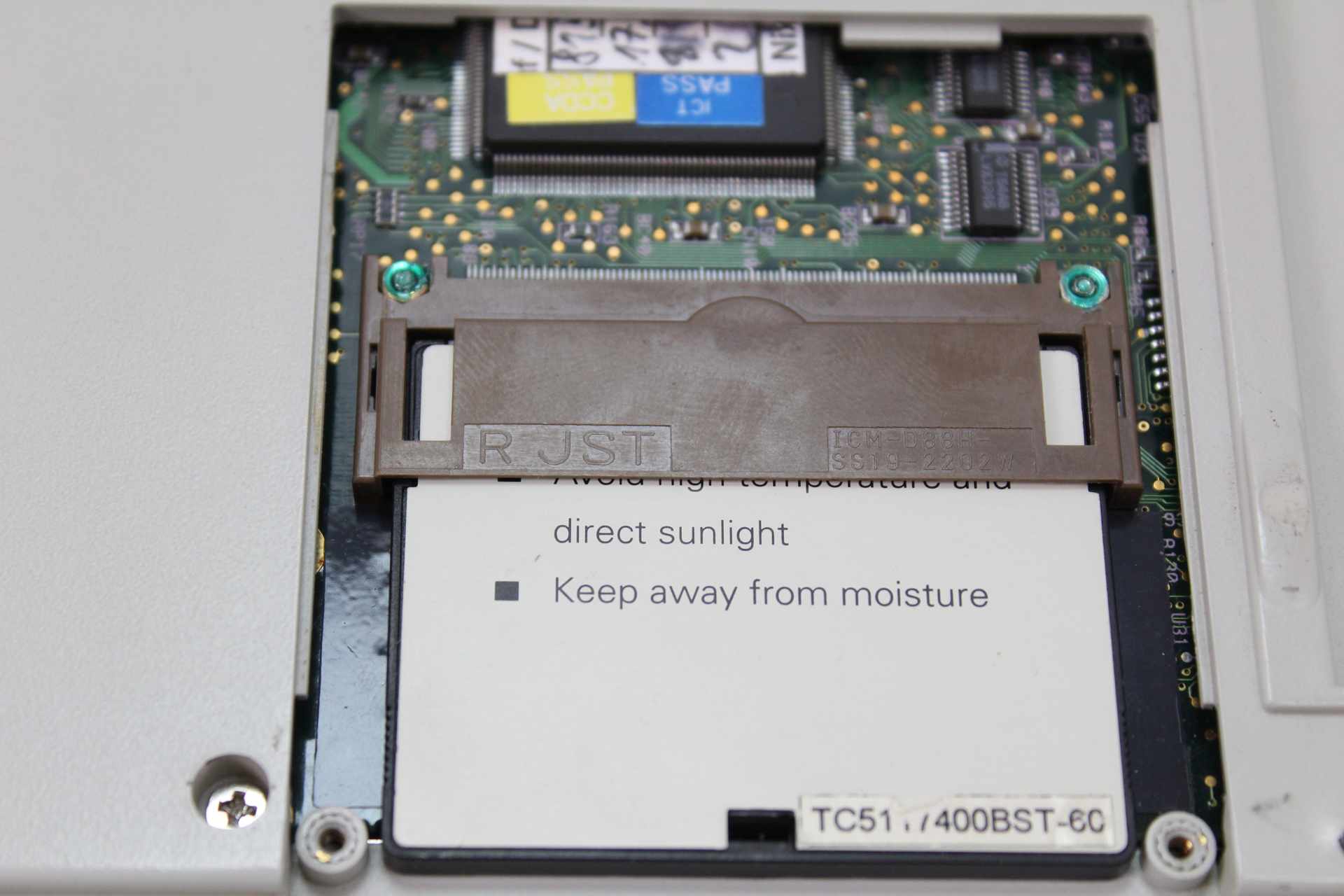

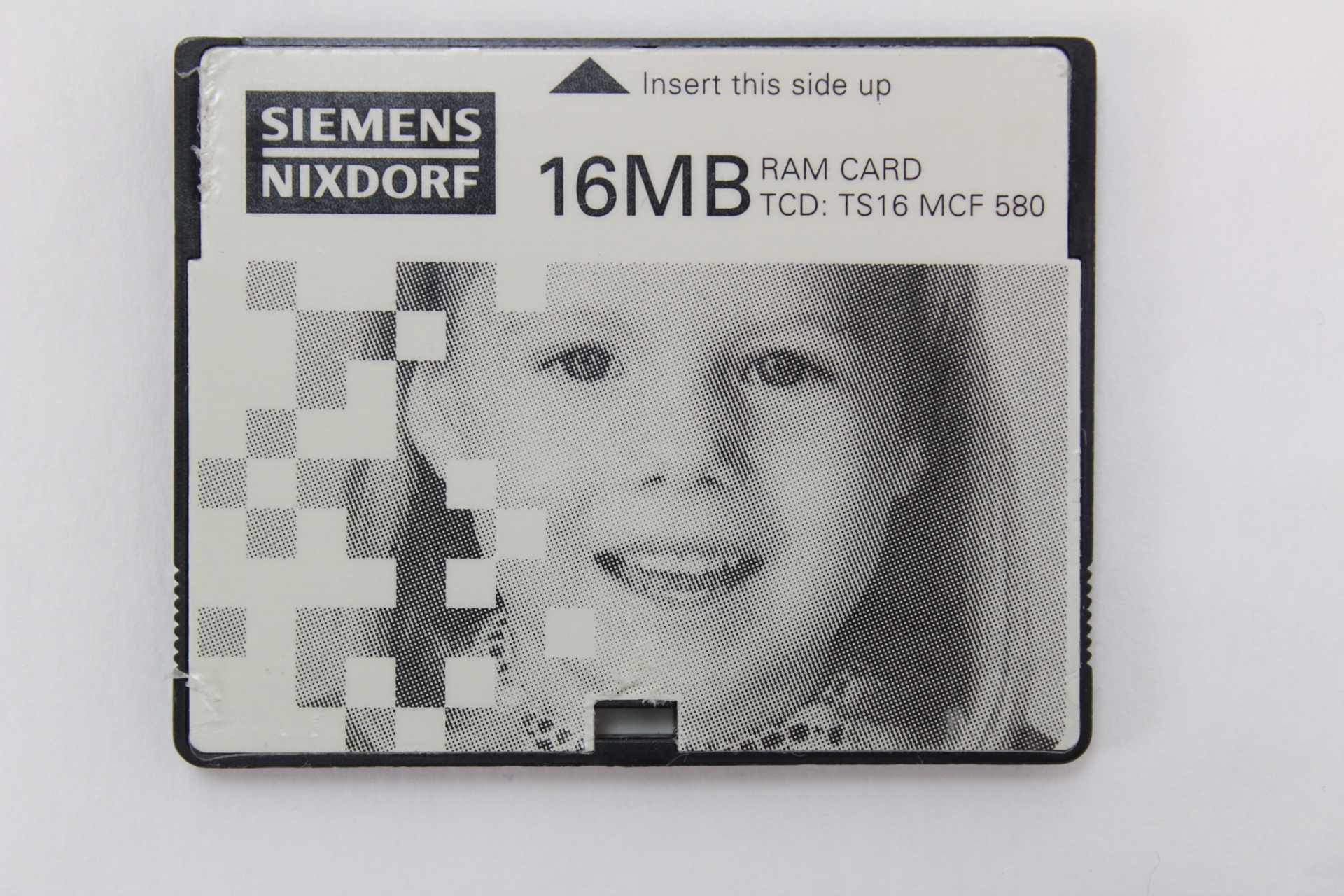

Operační paměť: část je integrována přímo na základní desce, ta má velikost 4MB a je to takový základ. Další rozšíření je dost nestandardní. Provádí se kartičkou, jež připomíná karty PCMCIA. Ta má velikost 16MB a když se to sečte, tak notebook disponuje 20MB. Co se týče její propustnosti, jsou teď čísla následující: při čtení = 30MB/s + zápis =46MB/s a oboje ve Windows 95.

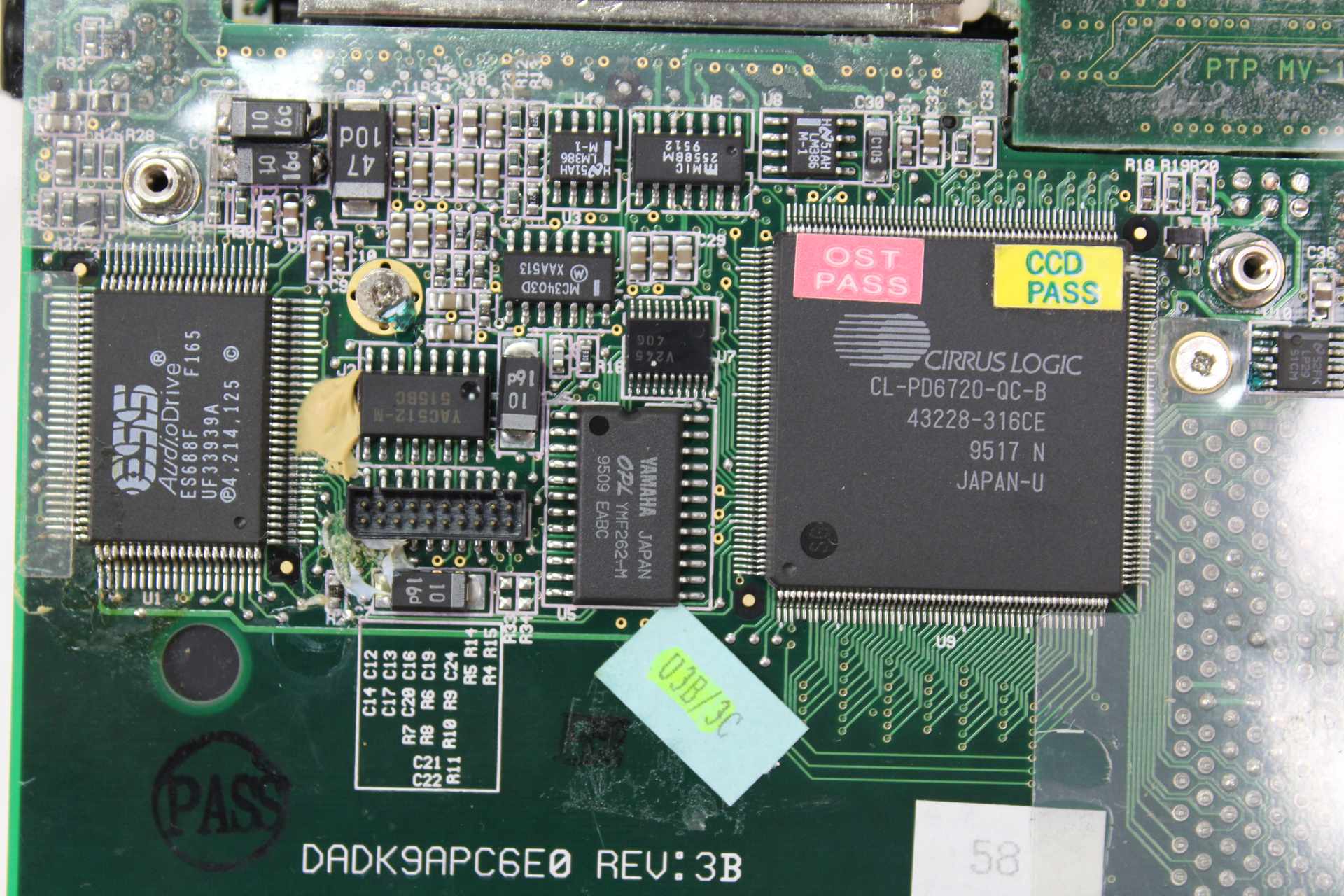

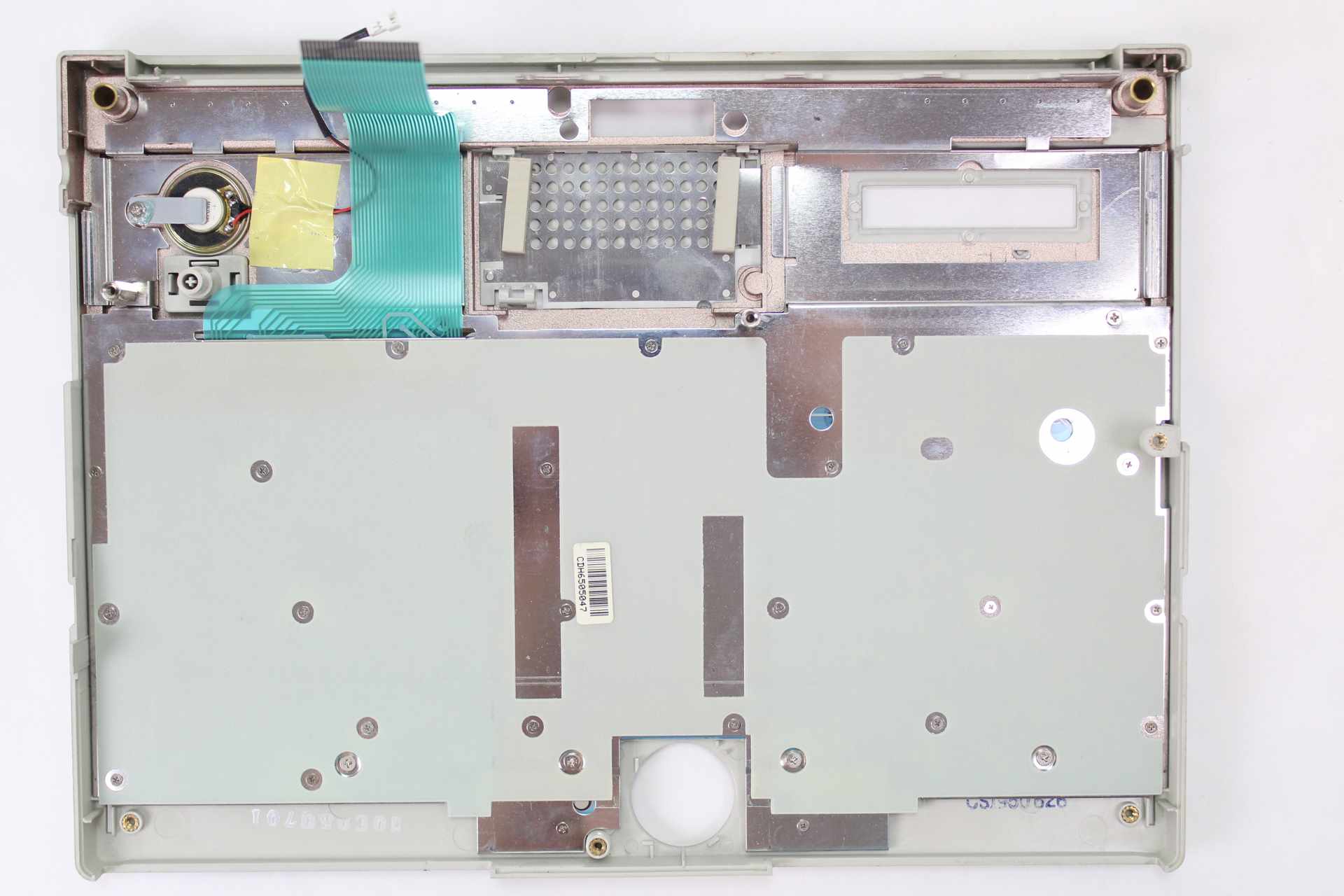

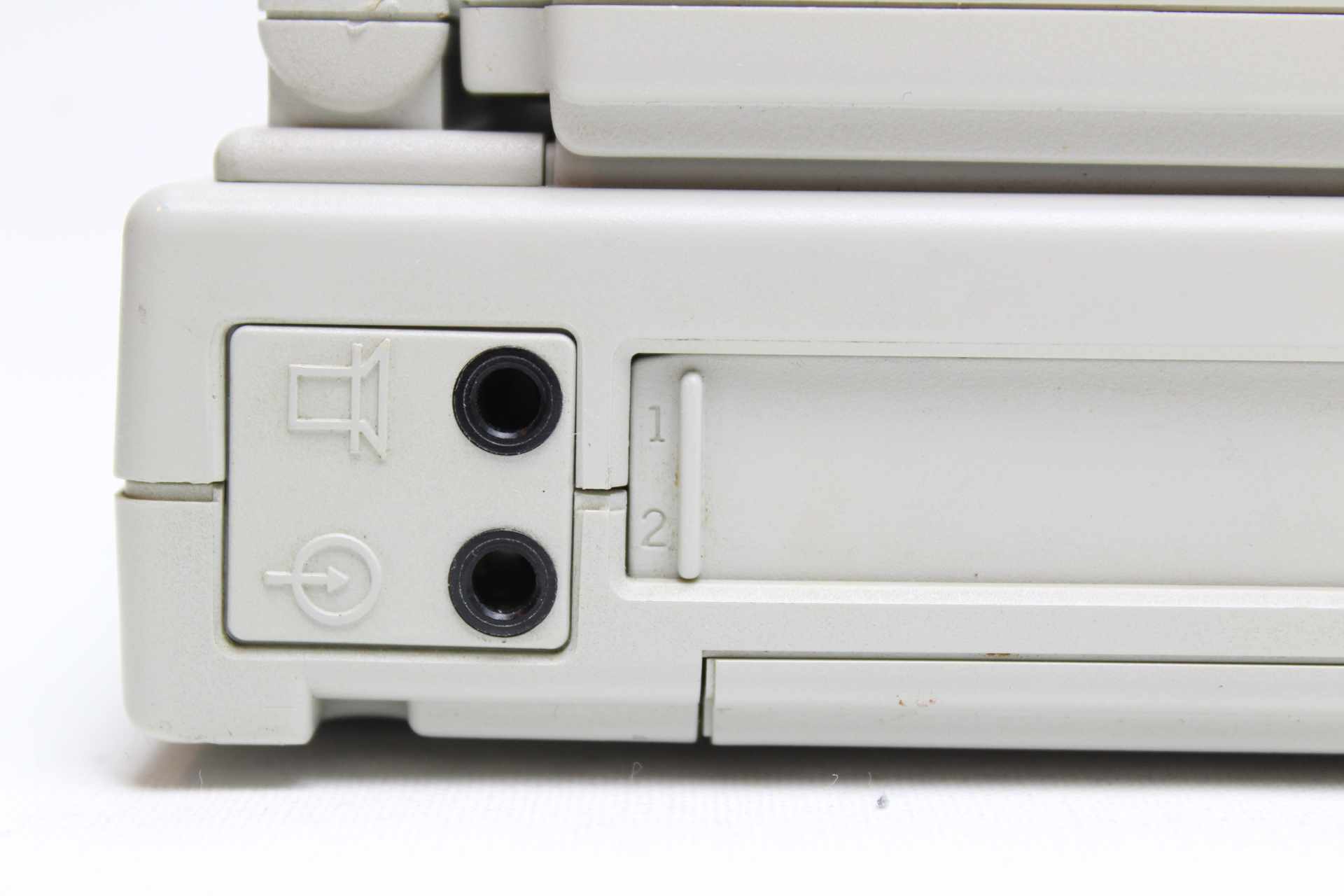

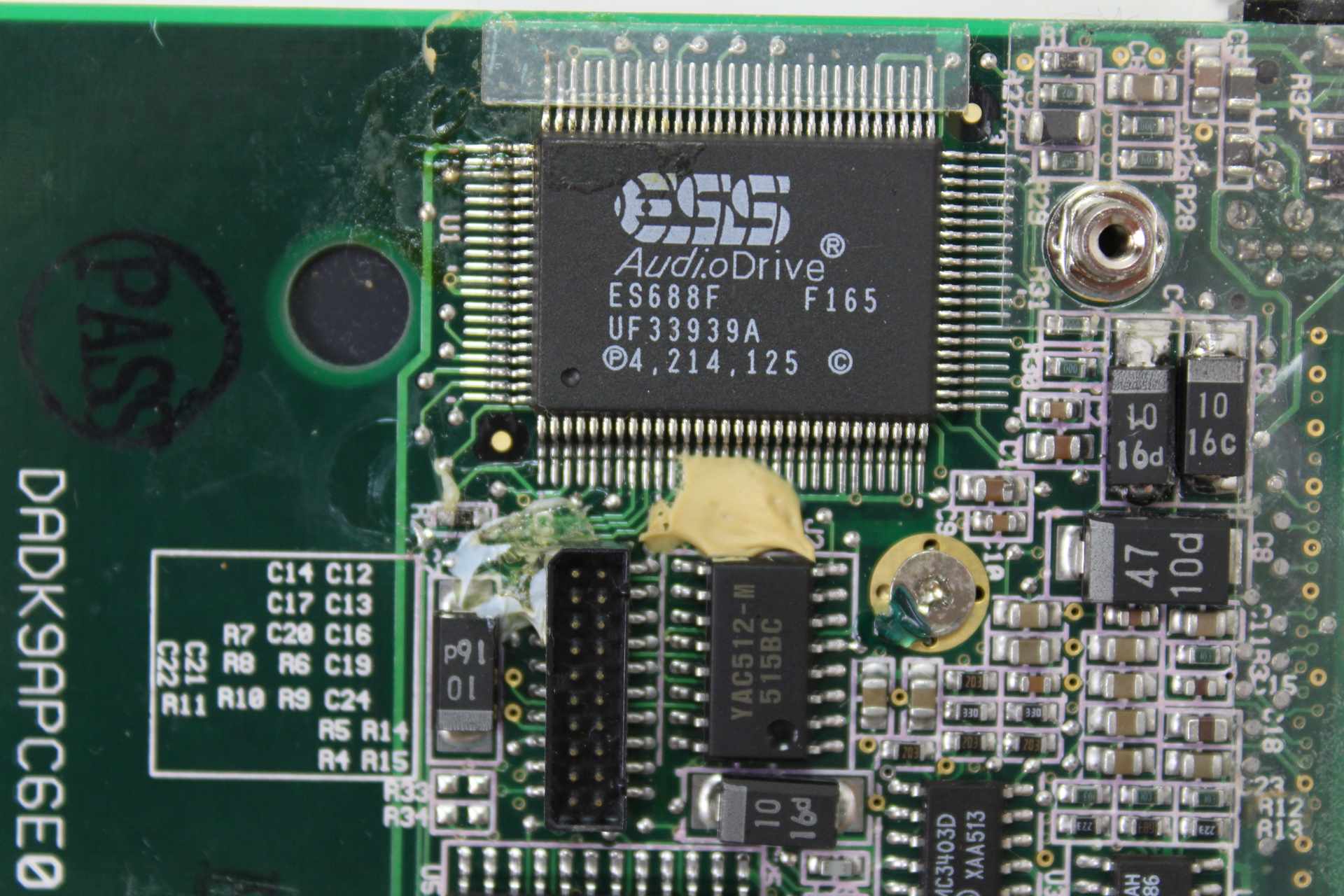

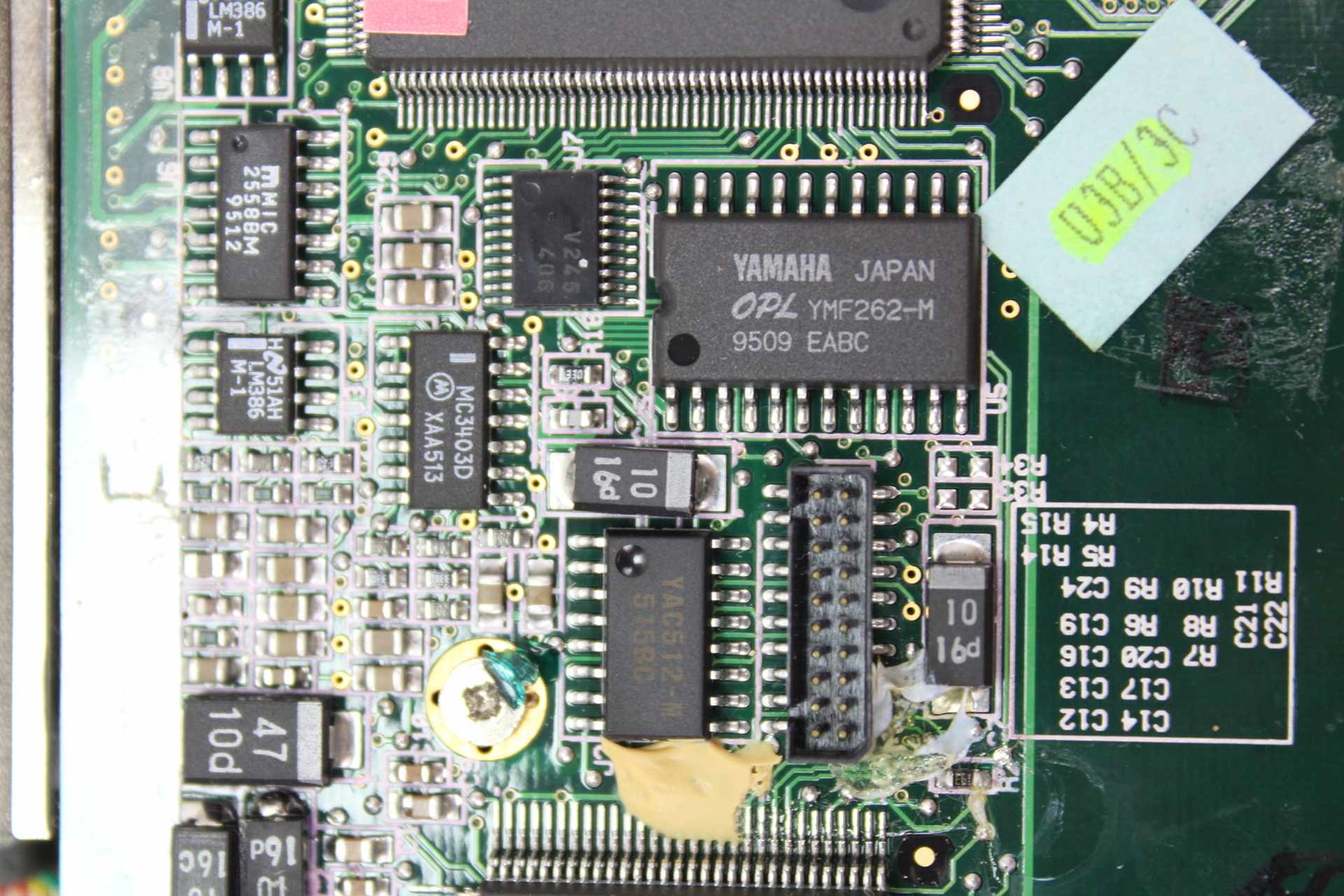

Zvuková karta: je od firmy ESS a nese modelové označení ES688-F. Ta velice dobře funguje v operačním systému MS-DOS, ale nepřišel jsem na to, jak ovládat hlasitost v tomto operačním systému. Tělo notebooku obsahuje jen jeden reproduktor, který hraje středně nahlas, ale děsně chraptí a navenek tedy hraje vše mono. Stačí si ale připojit sluchátka a už máte vše stereo. Potom tu máme FM čip od Yamaha YMF262-M, ten se uplatní pro hudbu ve hrách, nebo jen při poslouchání souborů například s koncovkou mid.

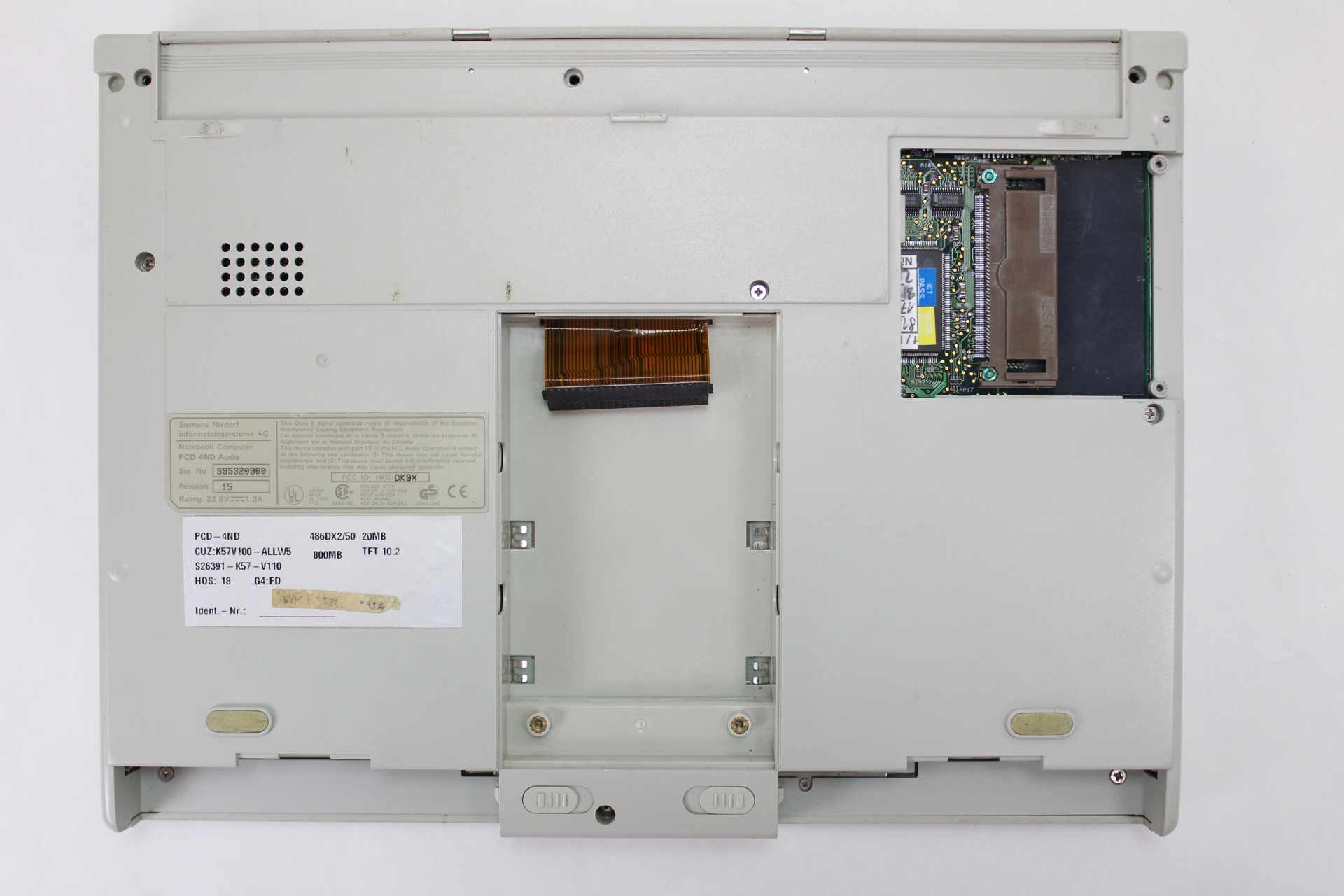

Pevný disk: je zde originální od firmy IBM, nese modelové označení DSOA-20810 a má velikost 810MB. Mezi disky, které se používají u notebooků, jsem ho zařadil mezi tiché. Pokud ho chcete dostat ven, není to nic složitého, je ale uložen v takové hliníkové krabičce, která se musí taky rozebrat a ke svému zapojení nepotřebuje redukci.

PARAMETRY NOTEBOOKU
TYP HARDWARE JEHO PARAMETRY
Předpokládaný rok výroby 1994
Procesor (CPU) Intel 486DX2 50MHz / FSB 25MHz

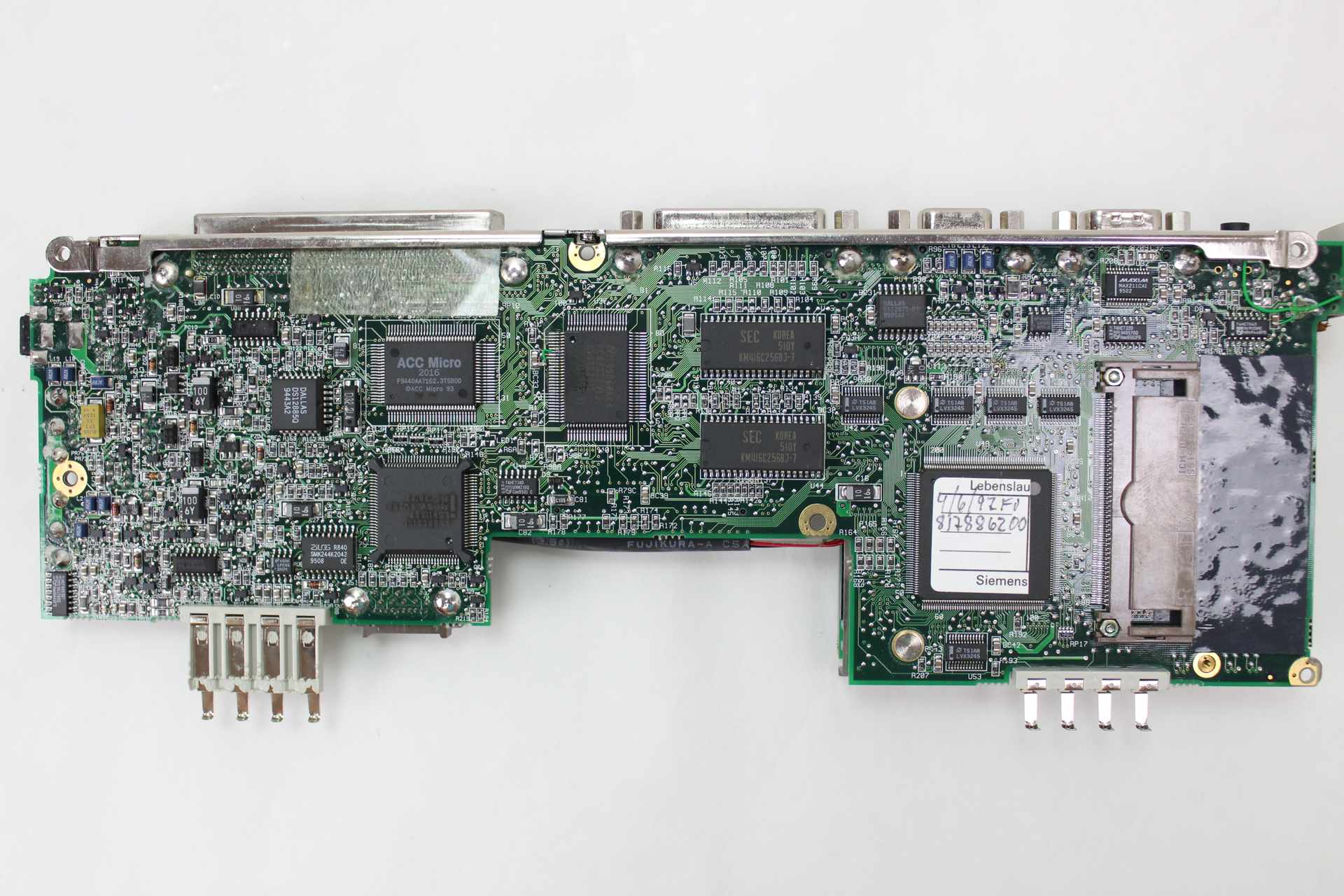

Čipová sada ACC Micro 2066
Paměť (RAM) 20MB
Grafická Karta (VGA) Western Digital PVGA1A (WD60C24A) / 1MB
Harddisk (HDD) 810MB / IBM DSOA-20810

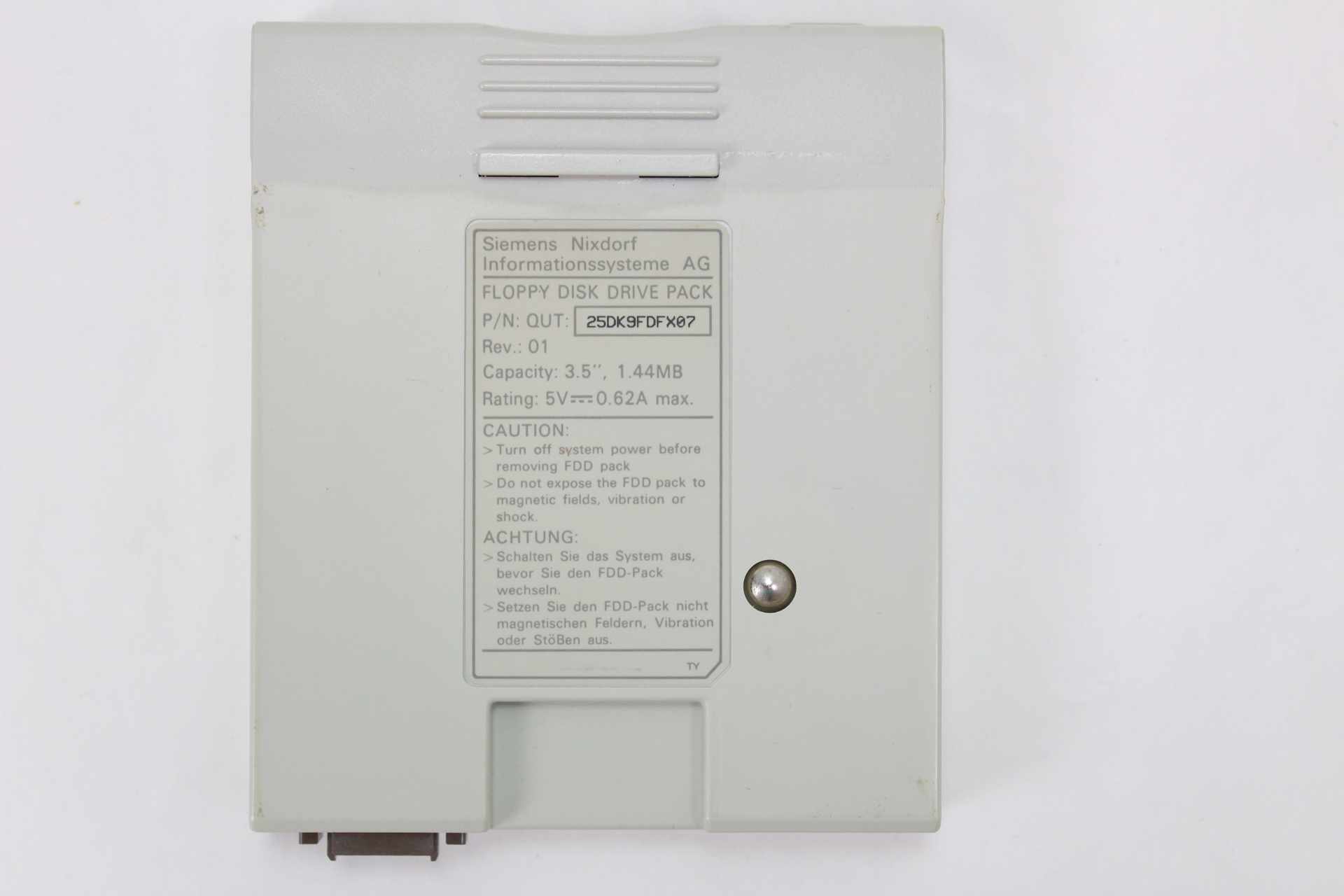

Disketová mechanika (FDD) Interní 3.5 / 1.44MB
Zvuková karta ESS ES688F + Yamaha YMF262-M
Displej (LCD) Aktivní 10.2 / 640×480 16-bit barev

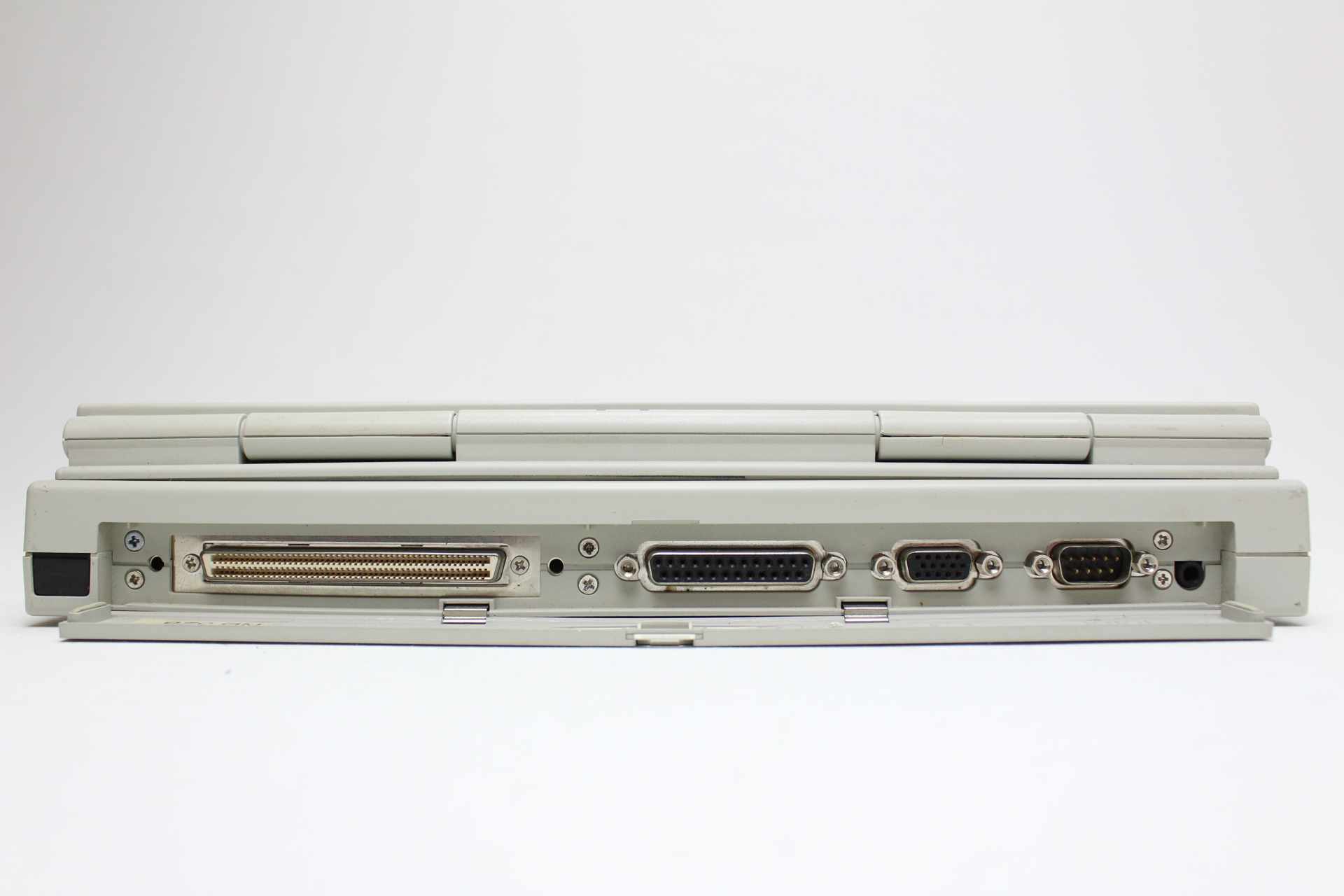

COM1 / COM2 Ano / Ne
LPT PORT Ano
PCMICIA SLOTY 2x Cirrus Logic CL-PD6720
Dokovací Konektor Ano
VGA ex. + S-video Ano / Ne

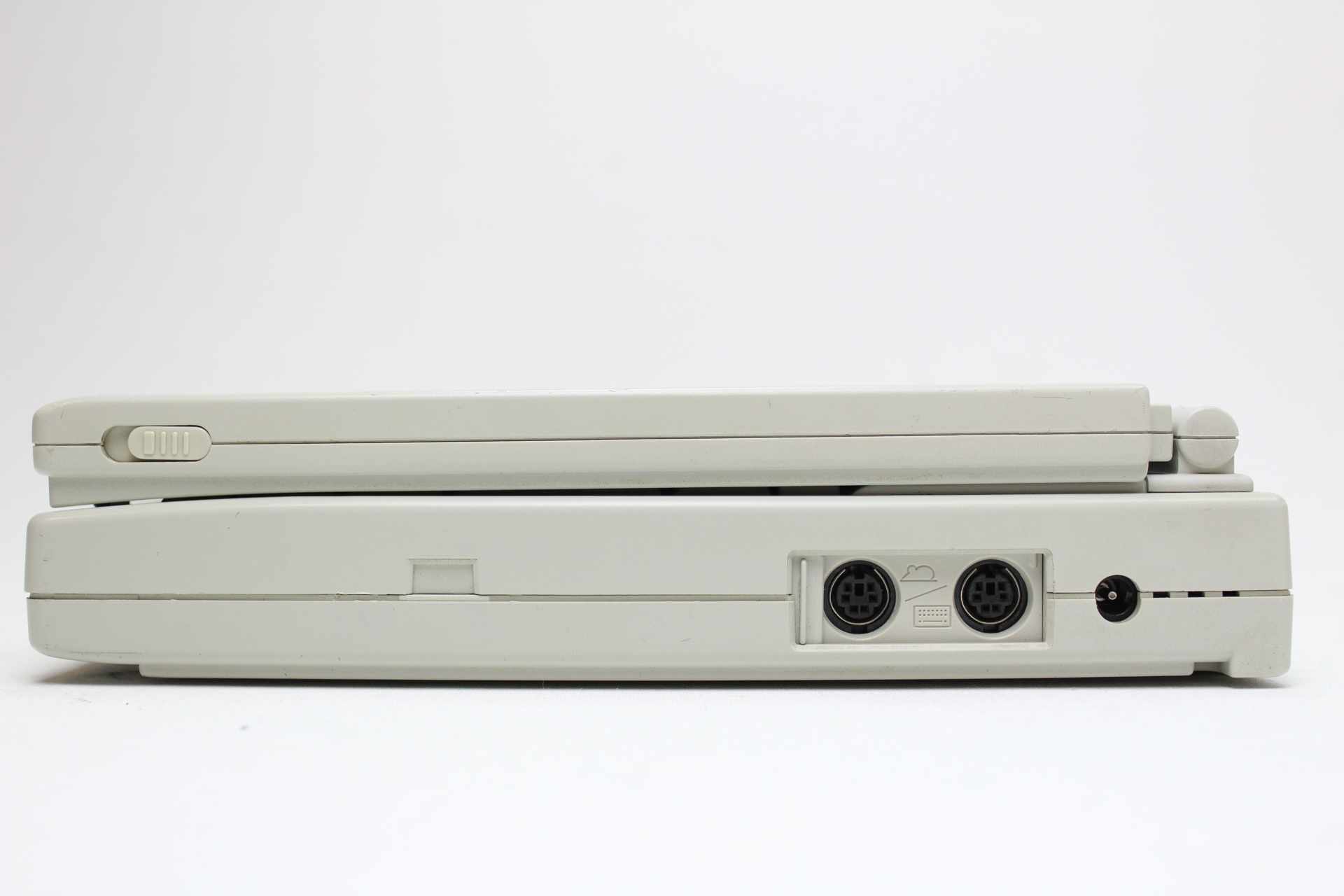

PS/2 Ano

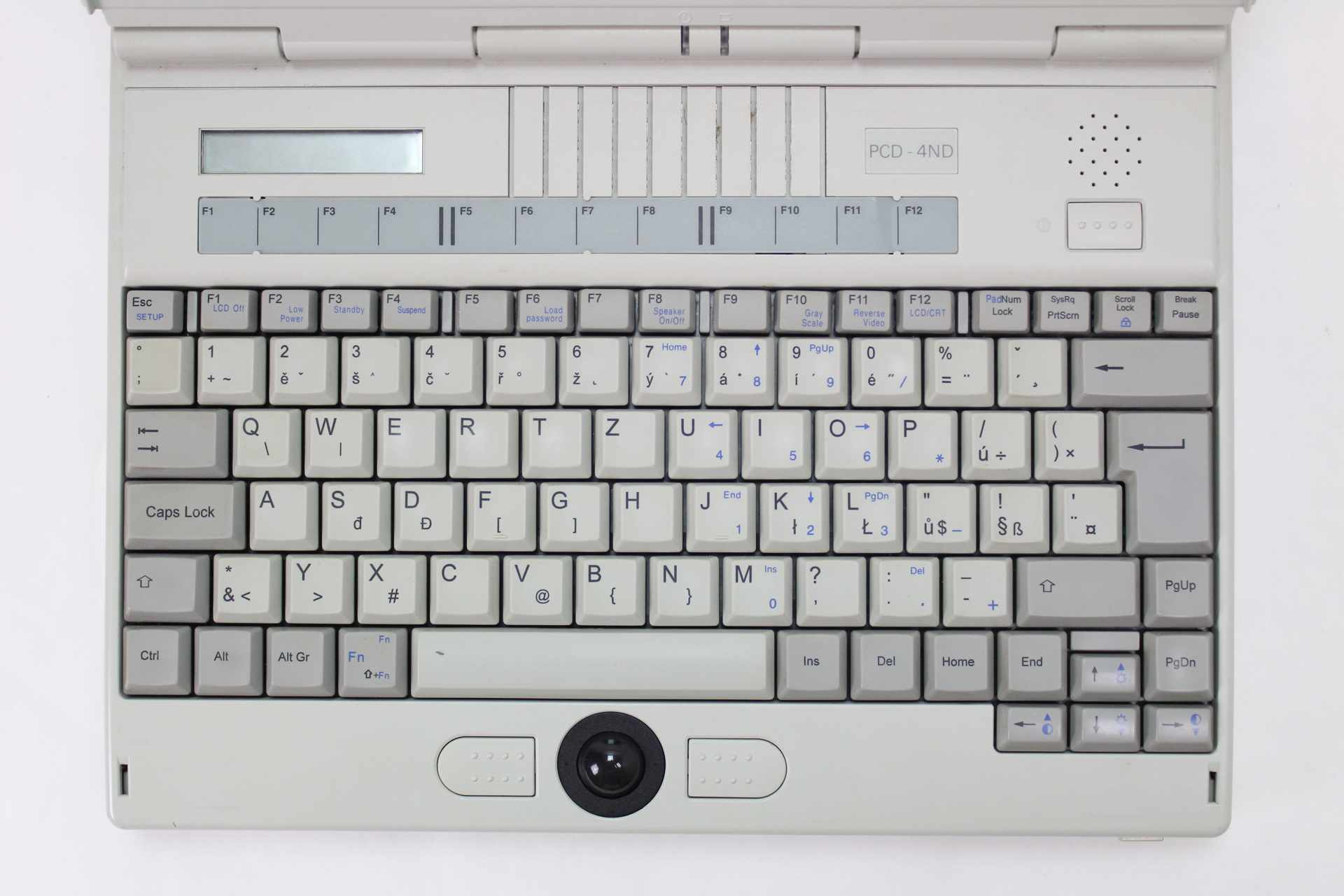

Klávesnice Česká
Baterie 14.4V 1800mAh
INFRA PORT (IR) Ano

VÝKON V MS-DOS 6.22

Test Výsledek
VGA benchmark v1.0 30.1  FPS
PC Player Benchmark 320×200 5.8  FPS
PC Player Benchmark 640×400 2.3  FPS
Wolfenstein 3D 41.7  FPS
DOOM v1.9 15.6  FPS
QUAKE v1.06 320×200 3.6  FPS
HWinfo 4.7.8. Výsledek
CPU 16-bit s celými čísly 24640  Dhr./s
CPU 16-bit s plovoucí čárkou 15880  Whe./s
CPU 32-bit s celými čísly 26  Bodů
HDD čtení z vyrovnávací paměti 3448  KB/s
HDD náhodné čtení 1008  KB/s
Přístupová doba HDD 20  ms
Otáčky HDD 3816  ot/minutu

VÝKON VE WINDOWS 95

RAM AIDA v3.80 Výsledek
Čtení 30  MB/s
Zápis 46  MB/s

Závěrečný verdikt

Klady: Přístup k pevnému disku. Baterie BIOSu která notebook nezabije, ale výměna je složitější. Dobrá zvuková karta na MS-DOS hry a i pod Windows. Aktivní LCD.

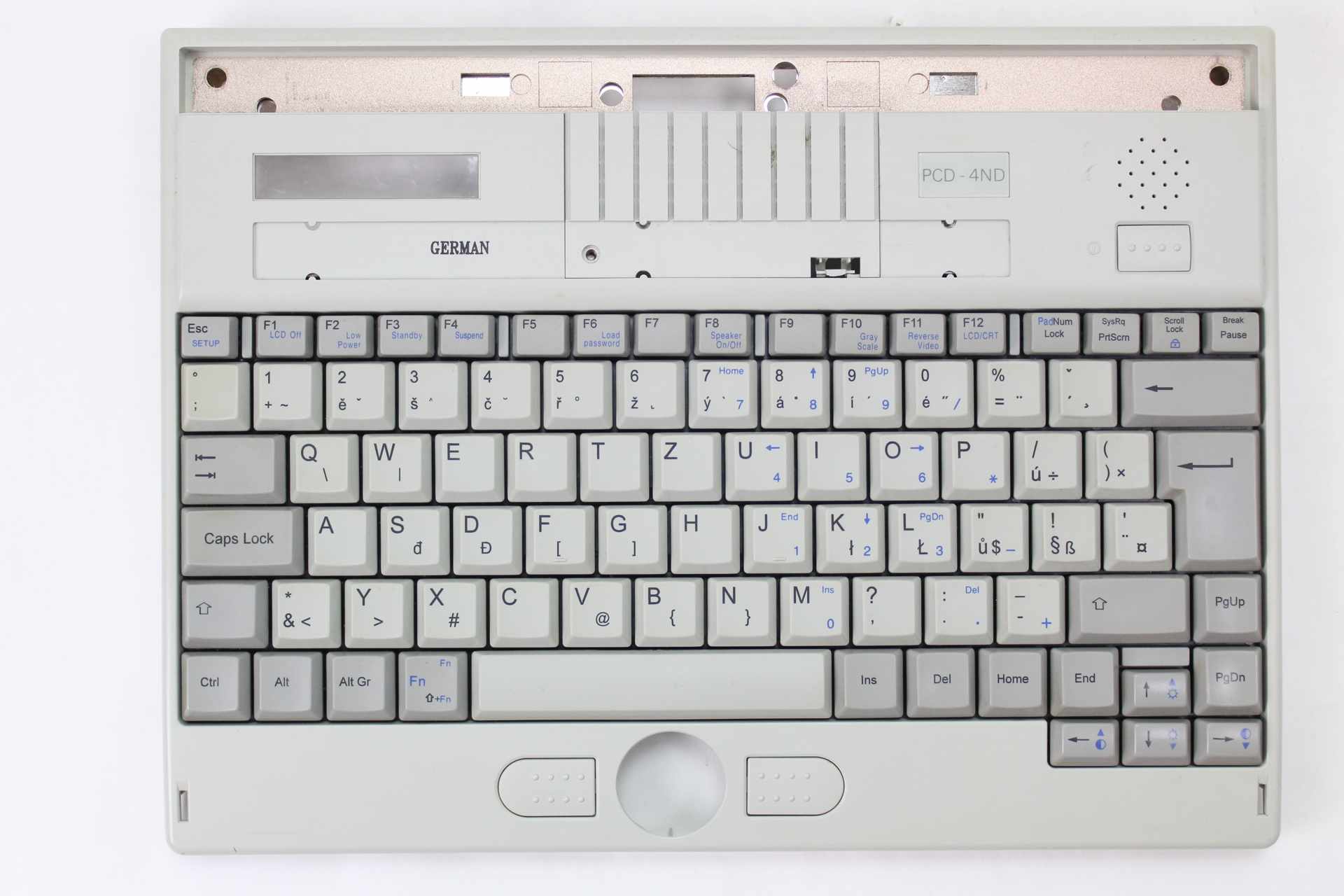

Zápory: Rozložení klávesnice mohlo být lepší. Použité materiály. Nestandardní rozšíření RAM, ale pozitivum, že to vůbec jde. Reproduktor.
