Texas Instruments Extensa 450

Píše se rok 1995, PC svět je plný relativně levných počítačů od XT po 486 a začíná řádit procesor Intel Pentium. Je to taky rok, kdy notebooky s procesorem 486 končí a začnou se stávat multimediálními stroji. To má hned několik výhod, protože notebooky 486 byly hlavně na práci, které nevadí ticho a LCD co vzbuzovalo vaši opilost. S multimediálními  jste mohli poslouchat písničky, pro odpočinek zahrát hry anebo zhlídnout nějaké to video. Nic takového vás s tímto notebookem Texas Instruments Extensa 450 nepotká. Je to čistě pracovní stroj anebo barevný psací stroj…

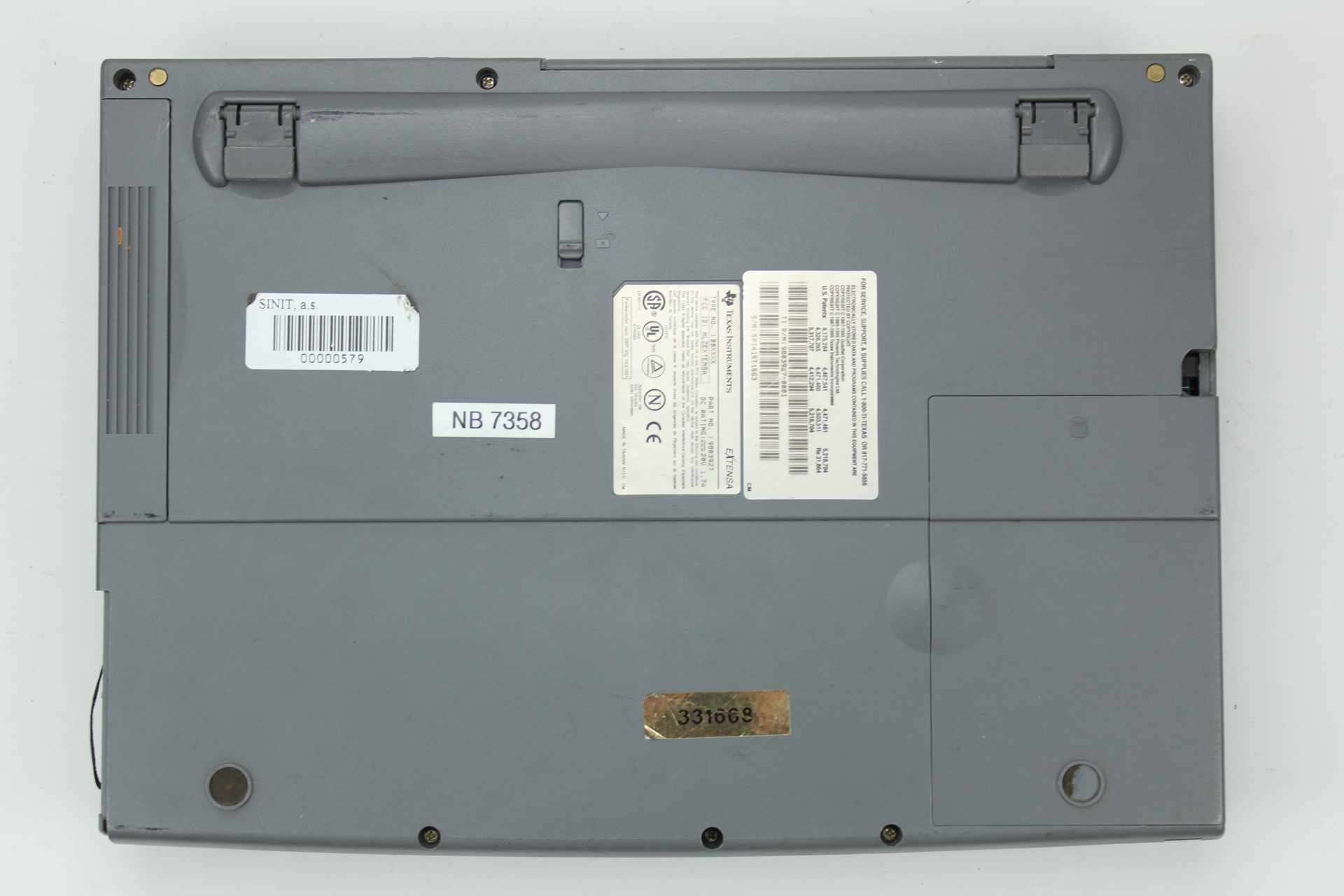

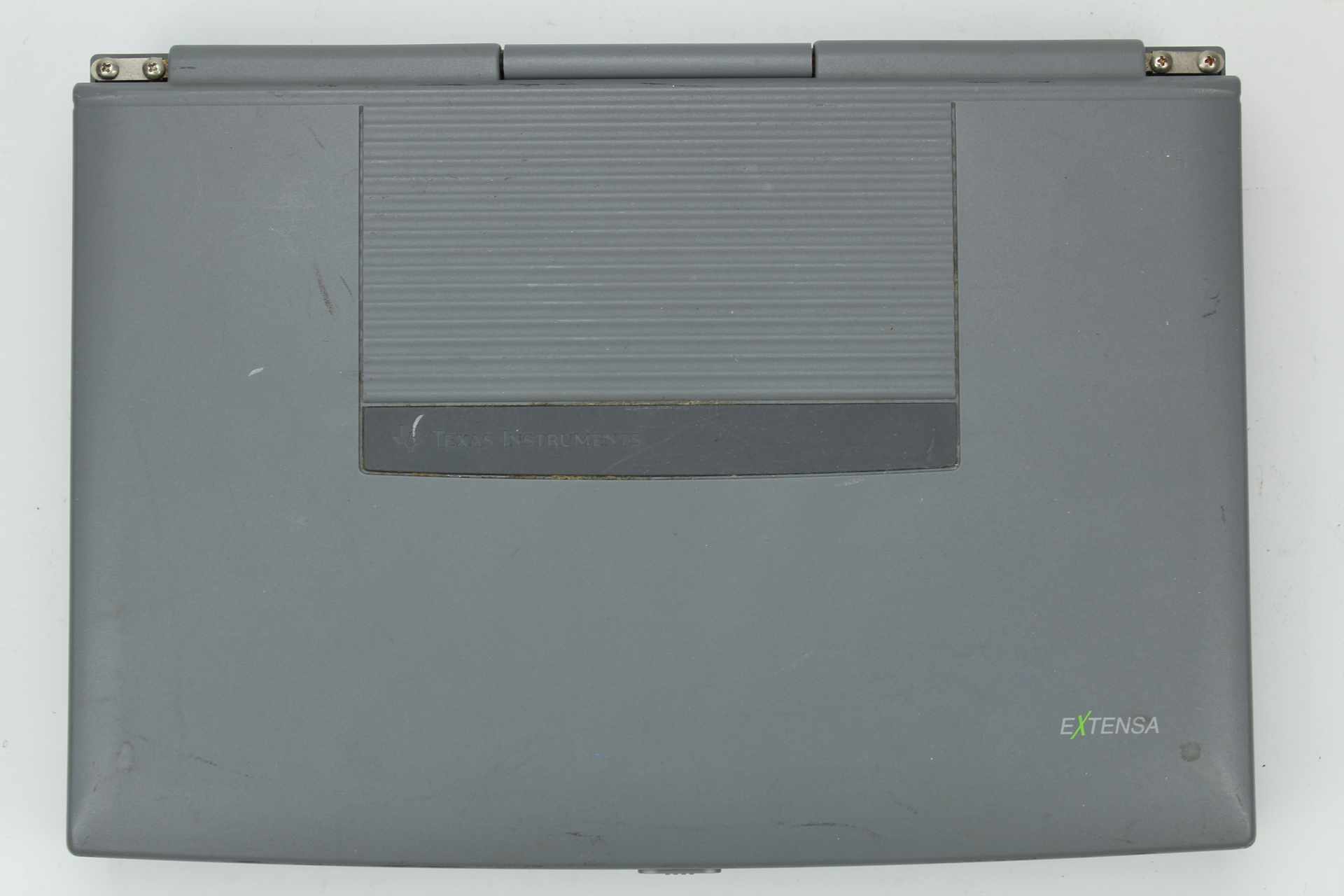

Co tedy testovat, když to skoro nic neumí a tak to bude spíš na pokochání vašeho oka. Zase to ale nebude taková sláva, čím jsou ty stroje starší, tím víc ji svršků schází a nebo se úplně některé části oděvu rozpadnou. Tady konkrétně schází vycpávky ramen neodborně odpárané, takže šev už nedrží, ramena, teda panty jsou odhalené, ale pevné a bez vůle. Můžete si taky všimnou větší díry na zadku gatí, ze kterých trčí baterie značky Duracell, kdo ví co napájí a to bude tak všechno. Střih bych řekl, že je docela šik, sem tam nějaká paráda, jako na víku (triku) takové vlnky, které končí logem a názvem výrobce. Rozměry oděvu jsou spíše na menšího a štíhlejšího jedince. No posuďte sami na délkou 29.5cm a na šířku 21cm. Okolo pasu je tloušťka 4.5cm a to odpovídá trpaslíkovi s váhou 2550 gramů. Jeden by řekl, postarší retro obleček pro klučinu a to díky šedé barvě.

Klávesnice je anglická, moc se nepoužívala, trochu se zadrhává a asi to bude věkem. Na rovinu, kurzory jsou hodně malé a hrozně uložené. Nic horšího jsem zatím neviděl, to snad vymyslel nějaký píp. Ustavičně jsem mačkal klávesu PgDn, k tomu místo kurzoru dolů šipku doleva a na takové rozložení si člověk špatně zvyká. Levá spodní strana začíná klávesou Fn, to je další takový omyl a naštěstí tu nejsou klávesy Win. Kdyby se nezadrhávala, tak se na tom dá psát docela rychle, ale editovat text je hrůza.

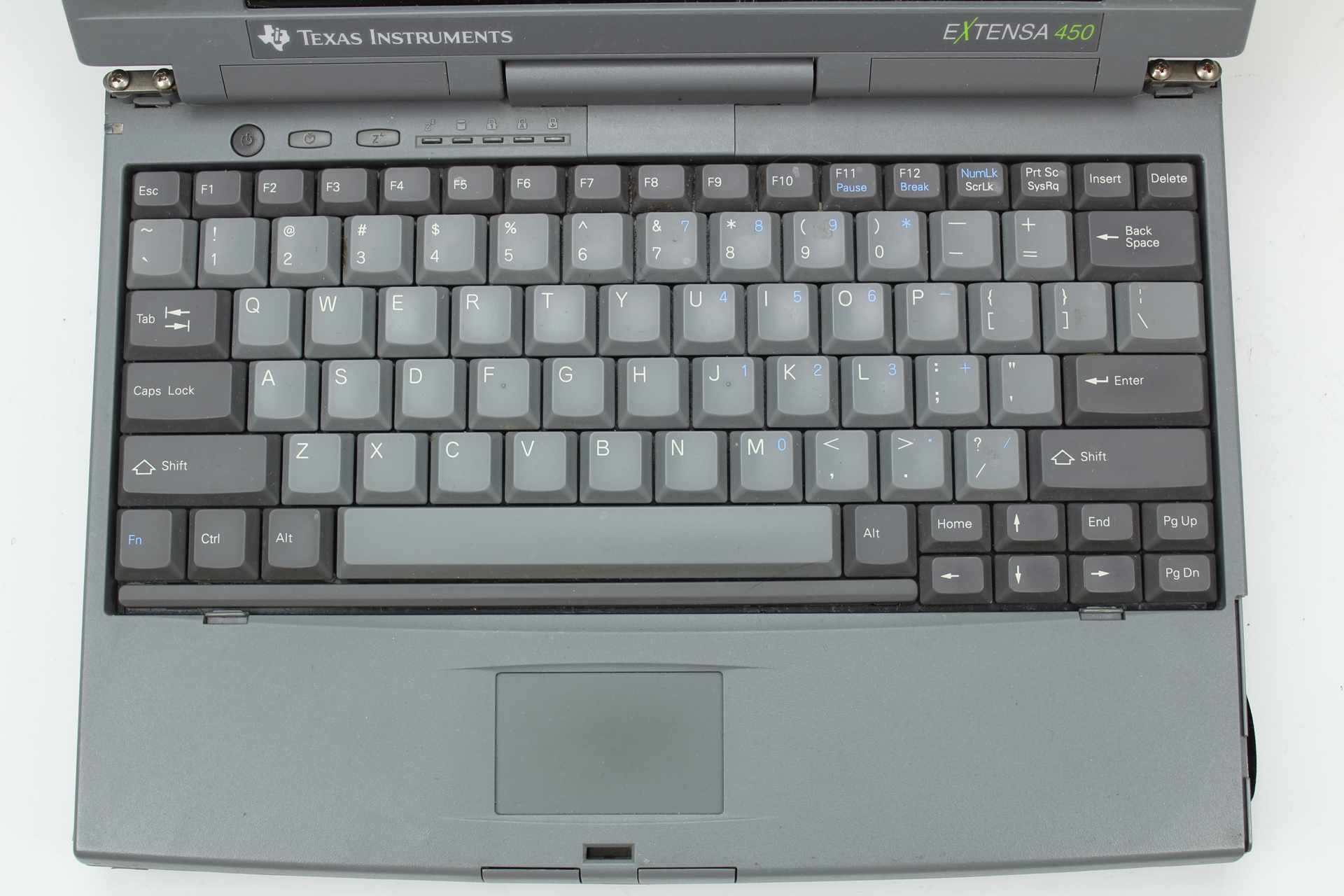

Rozložení klávesnice

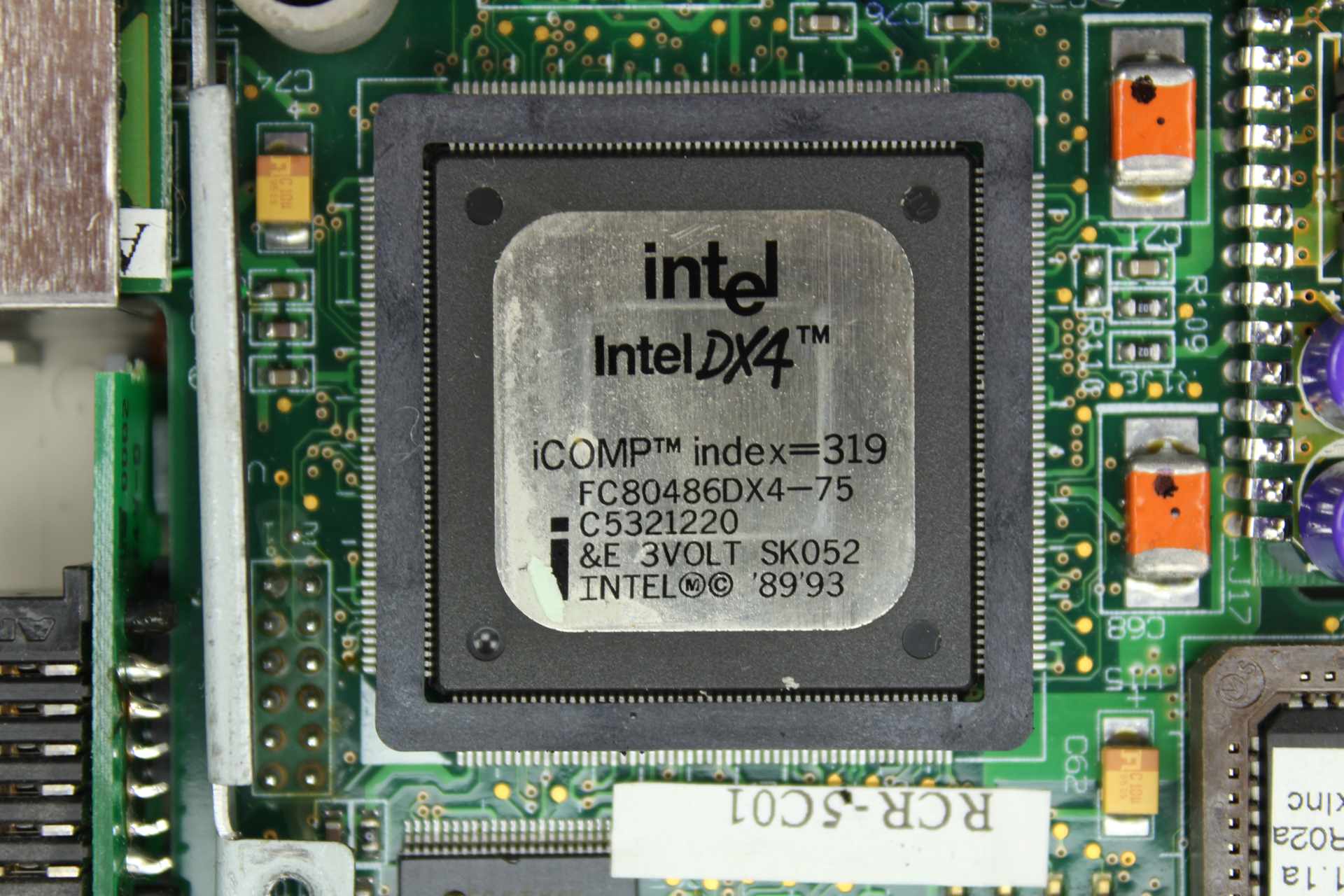

Intel i486DX4 na 75MHz

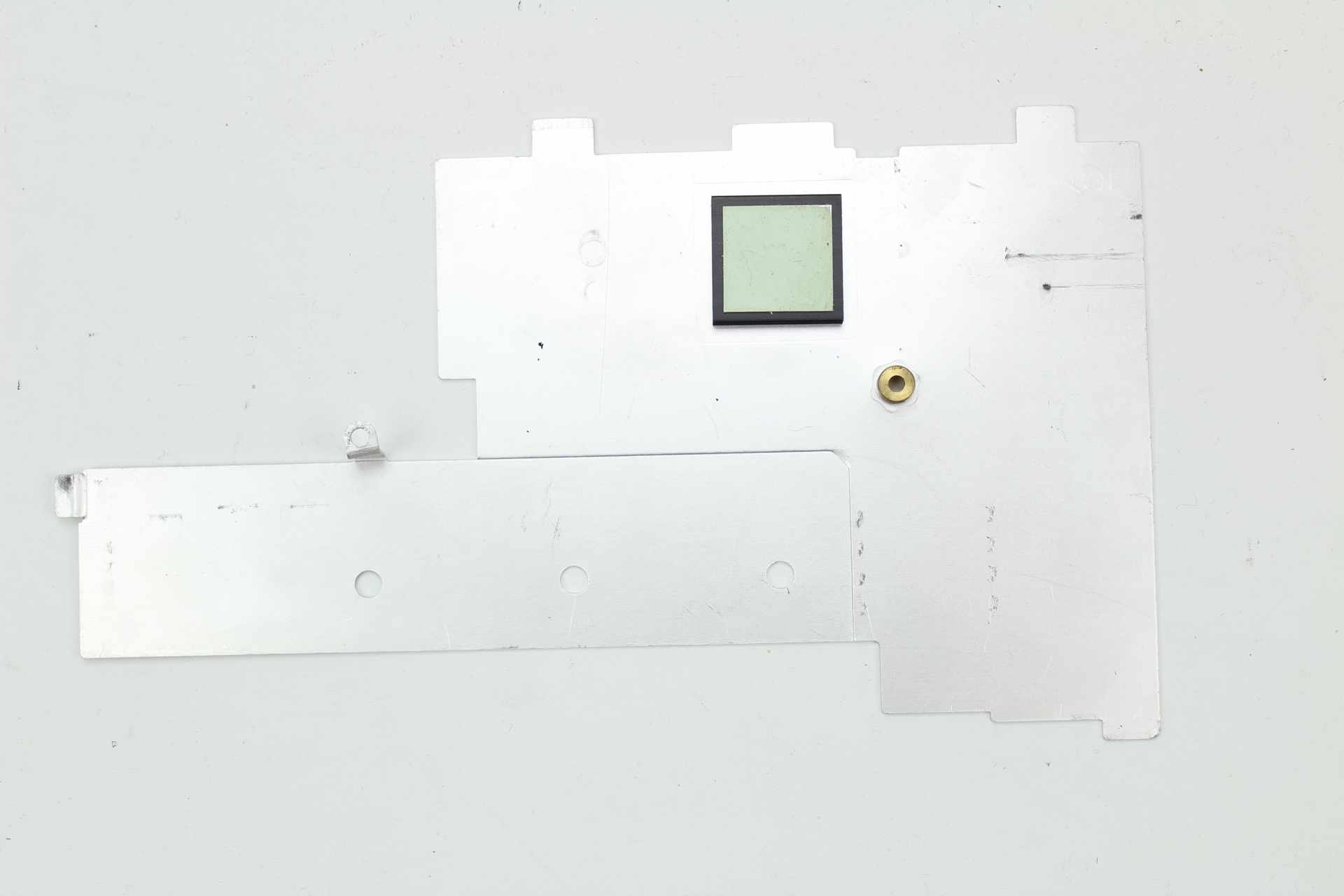

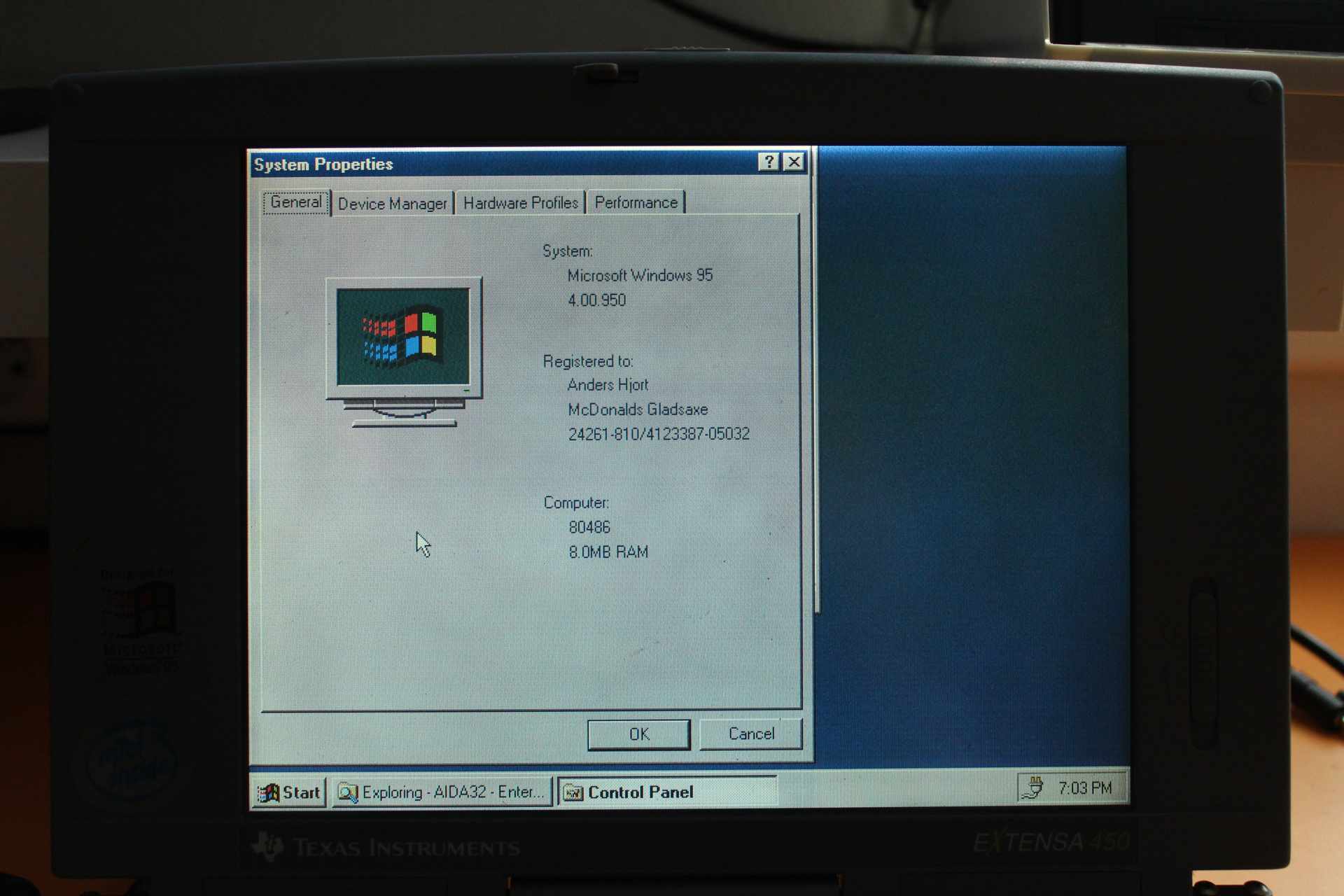

Celý tento stroj pohání procesor Intel i486DX4 na 75MHz a mám k sobě 16KB L1 cache. Procesoru pro svůj chod stačí napětí 3V, aby se nepřehřál má procesor pasivní chladič, který je skoro přes celou klávesnici, ten taky zároveň slouží jako výztuha proti jejímu prohýbání. Teoreticky je jeho výměna možná, protože je uložen v patici, ze které se dá vyloupnout. Na plošném spoji je potom napsáno, jak nastavit přepínače, pokud by se třeba měnil za DX4 na 100MHz. Pomocí teploměru jsem proskenoval celý stroj, našel nejteplejší plochy, kdy po 3 hodinách neustálých dem ze hry Quake 1, jsem  naměřil maximální teplotu a to vespodu – 47.6 stupňů. Nejteplejší místo klávesnice byl její střed s teplotu 37 stupňů a teplota je to trošičku vyšší. Operační paměť je zde standardní ve slotech micro SO-DIMM po dvou modulech o velikost 4MB plus 8MB a dohromady tedy 12MB. Trochu divný je, že v BIOSu je 12MB, ale v systému Windows 95 jen 8MB.

PARAMETRY NOTEBOOKU
TYP HARDWARE JEHO PARAMETRY

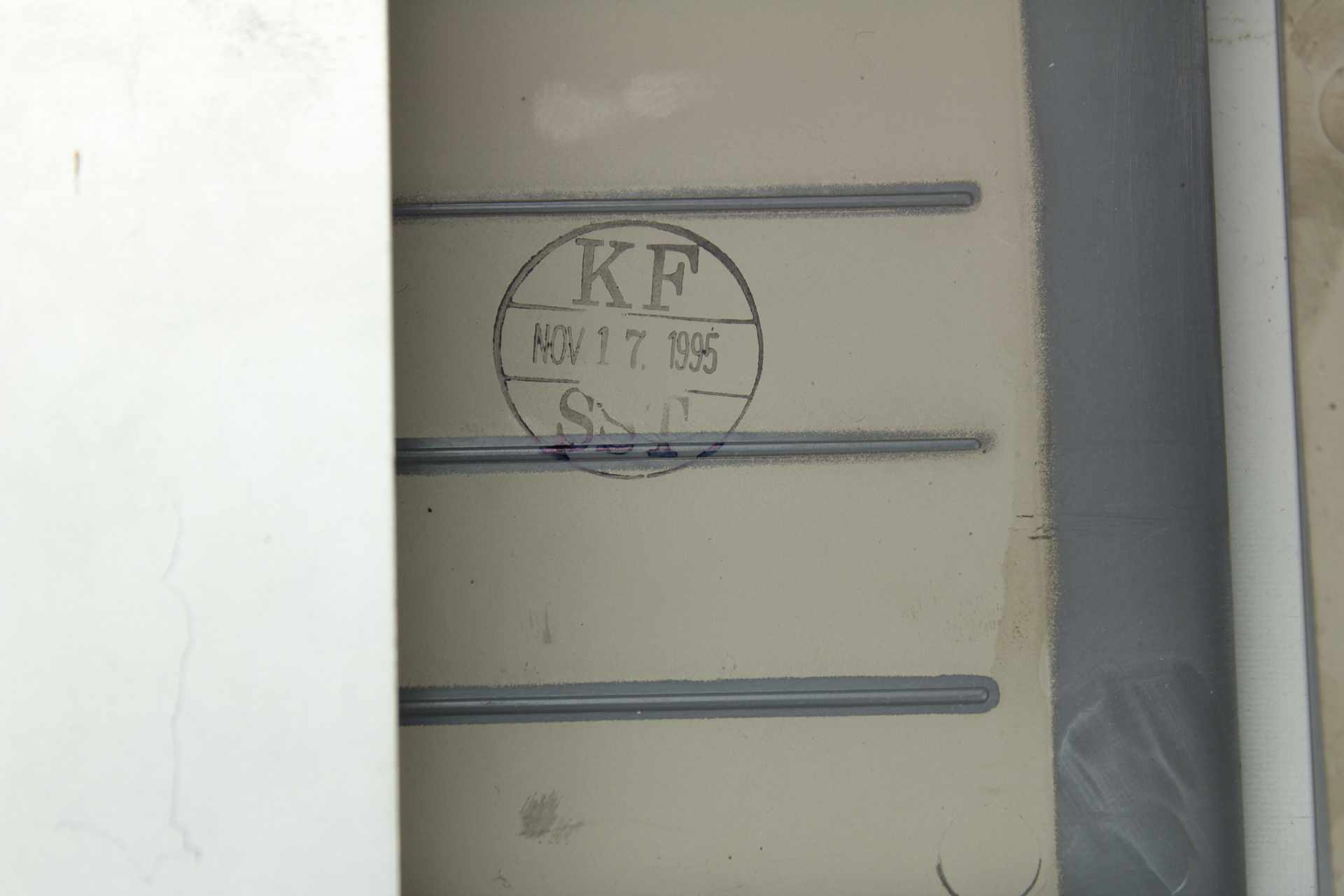

Předpokládaný rok výroby 1995
Procesor Intel i486DX4 75MHz / FSB 25MHz
Paměť 12MB
VGA Cirrus Logic CL-GD6205 / 384KB
Harddisk 504MB / Toshiba MK1924FCV
Floppy disk Interní 3.5/1.44MB
LCD Pasivní 10.1 / barevný 640×480 256 barev
Pcmcia 1x Cirrus Logic CL-PD6720
Infrared Ano
Baterie 10.8V Duracell
Klávesnice Anglická

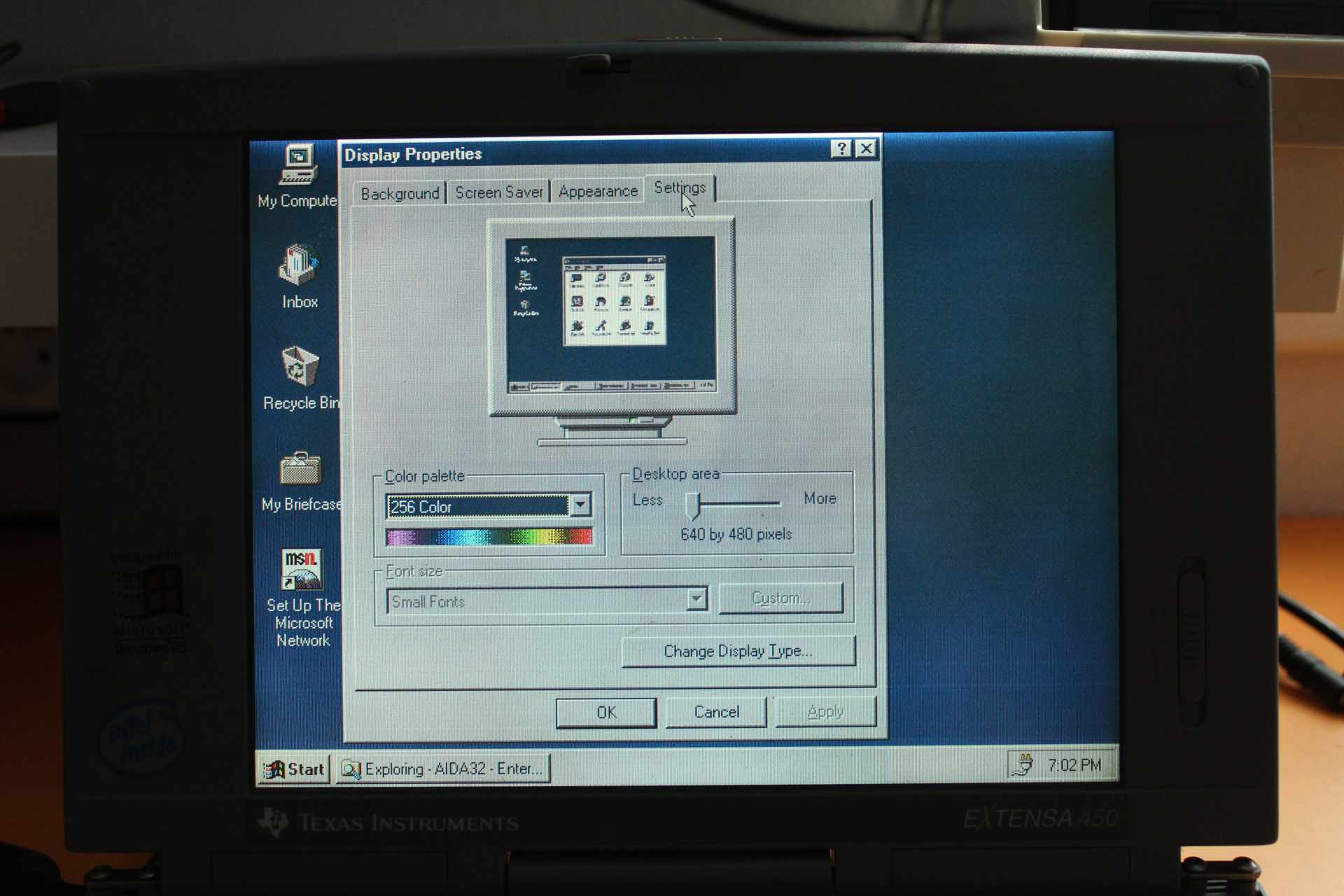

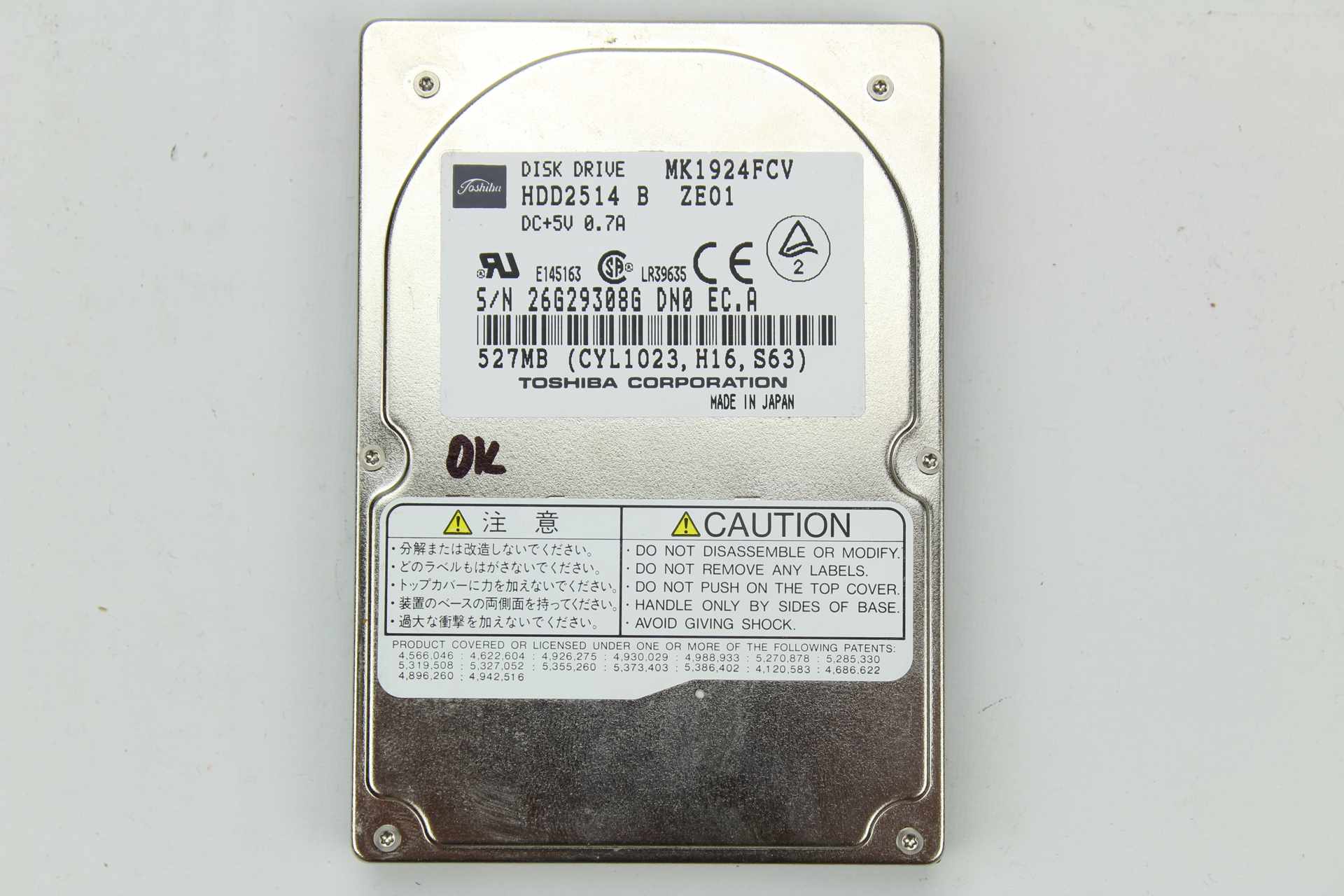

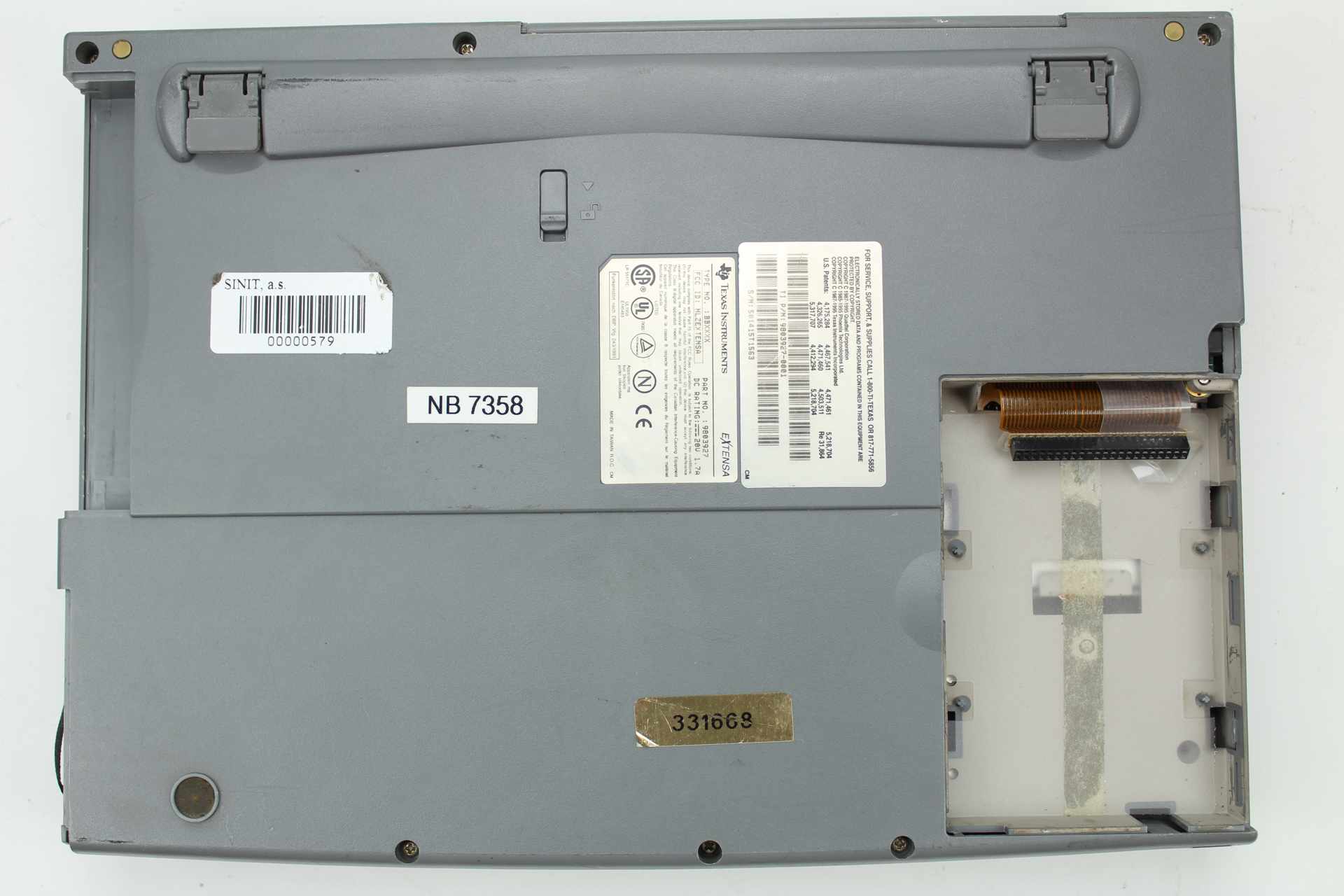

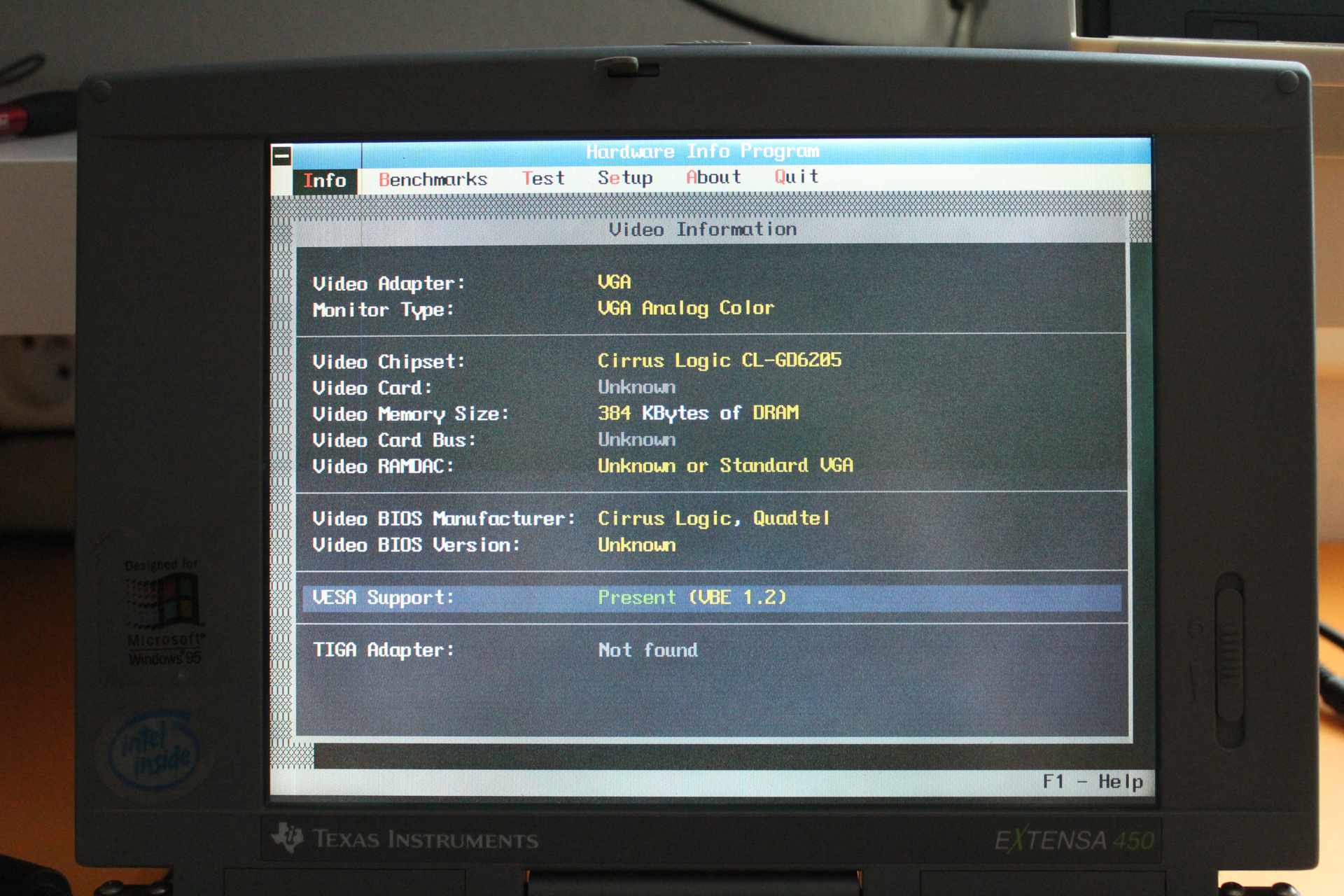

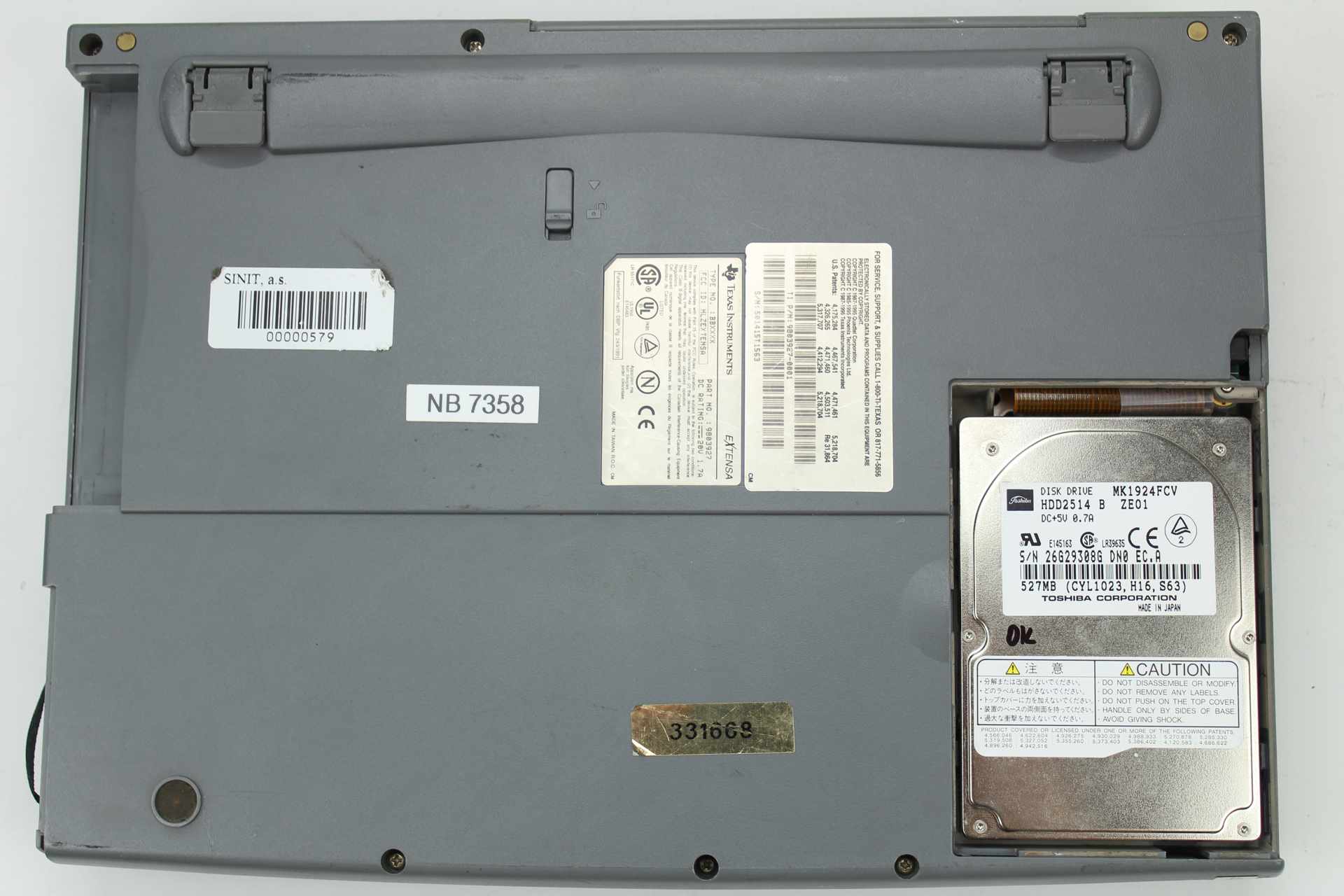

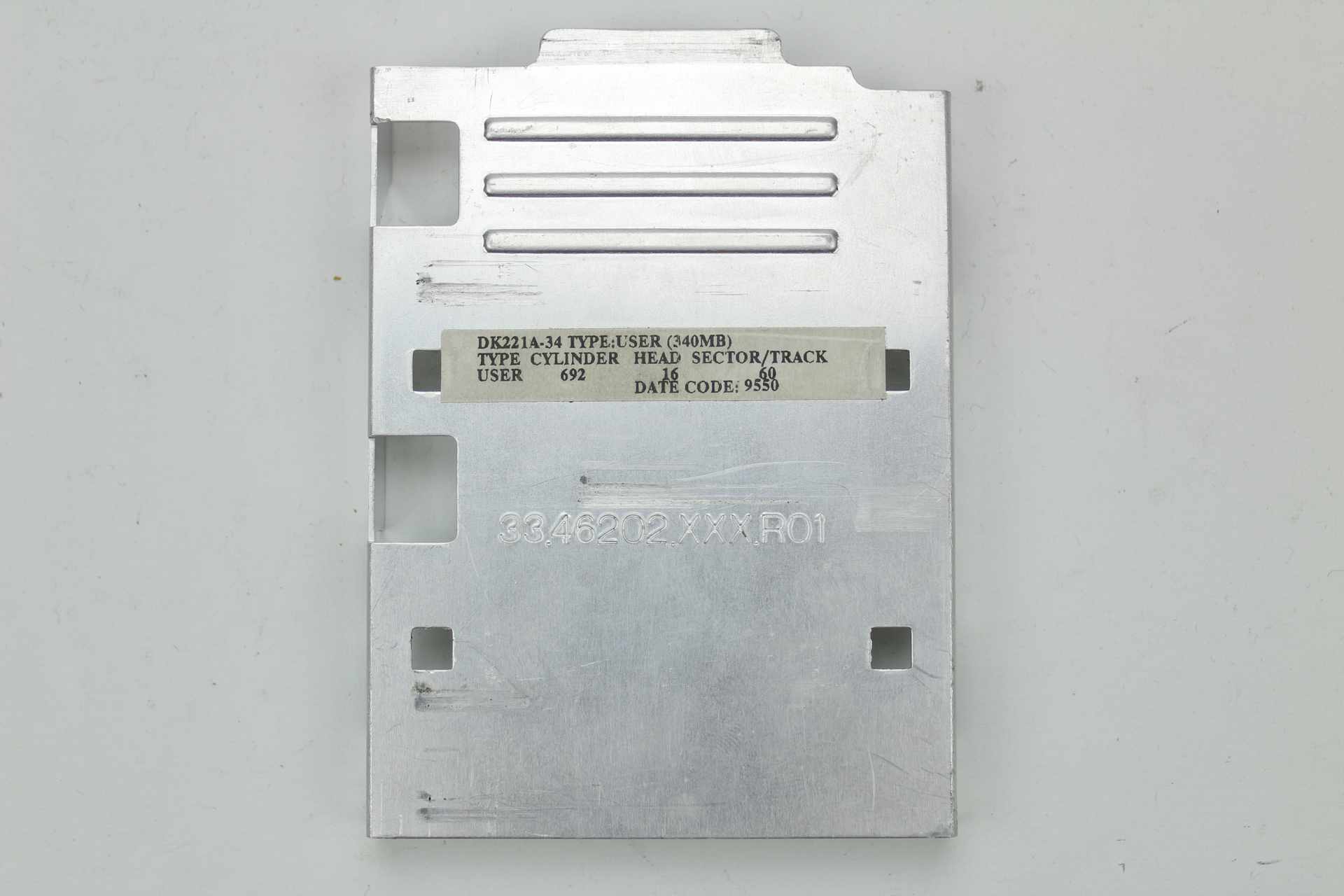

O zobrazení se stará grafická karta s čipem od známe firmy Cirrus Logic model CL-GD6205 a ten má k sobě podivných 384KB video paměti. LCD je pasivní 10.1 palců, jeho maximální rozlišení 640×480 a k tomu jen 256 barev. Obraz je jakžtakž, když se dobře nastaví jas. To se provádí pomocí potenciometru na víku ze strany kde je LCD. Samozřejmě se na tom nedá nic moc hrát, hlavně pokud je hra rychlá a je to hlavně na psaní textu. V tomto stroji je pevný disk od firmy Toshiba, ten má velikost 540MB a modelové označení MK1924FCV. Není potřeba k jeho připojení žádné redukce a určitě není originální. Původně v něm byl HDD od firmy Hitachi o velikosti 340MB s modelovým označením DK221A-34 a to je napsáno na hliníkovém rámečku pro disk. Přístup je k němu však snadný, oddělá se krytka a jen vytáhne.

Teplota po 3 hodinách při spuštěné hře Quake 1, kdy demo střídá demo

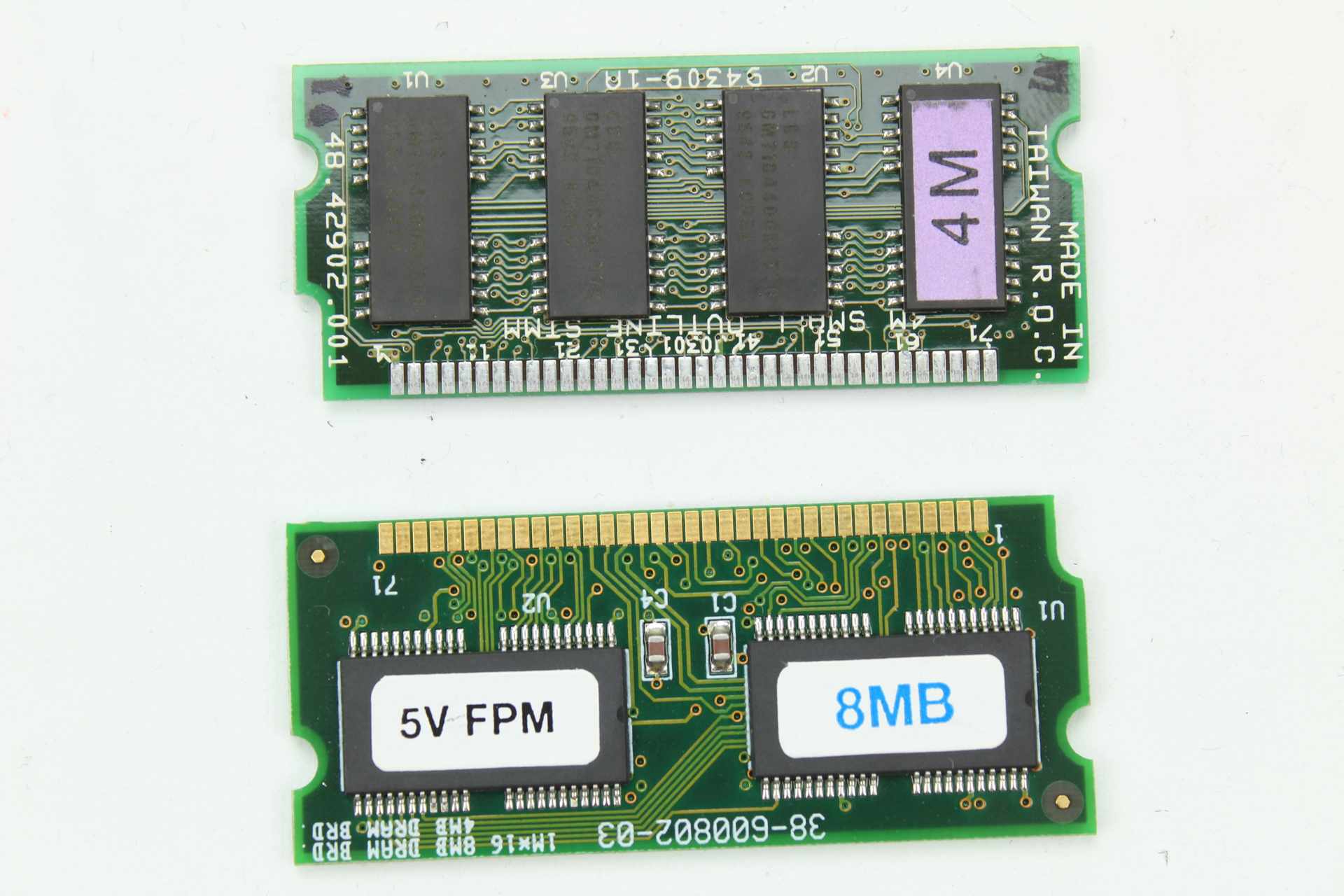

Paměti RAM

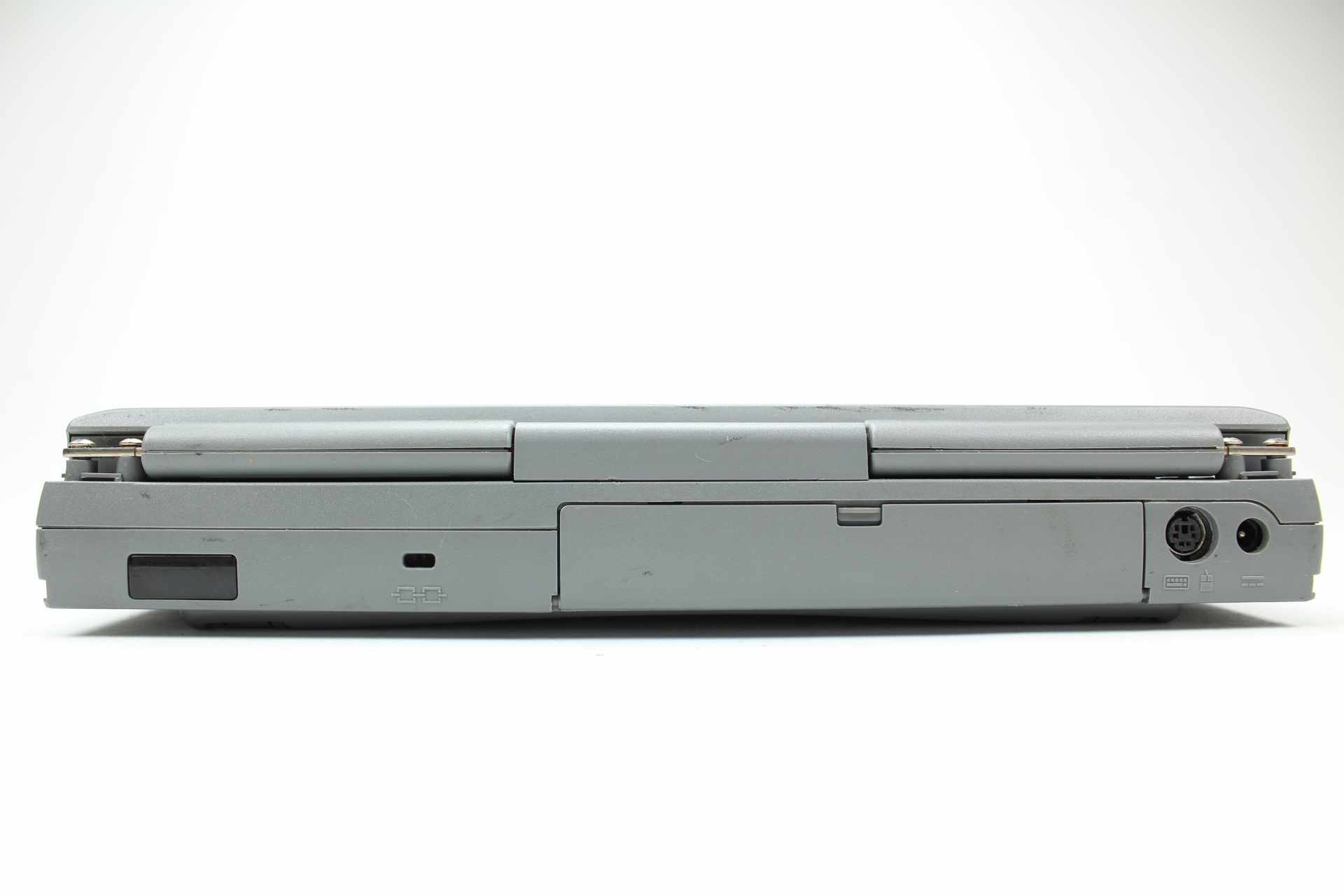

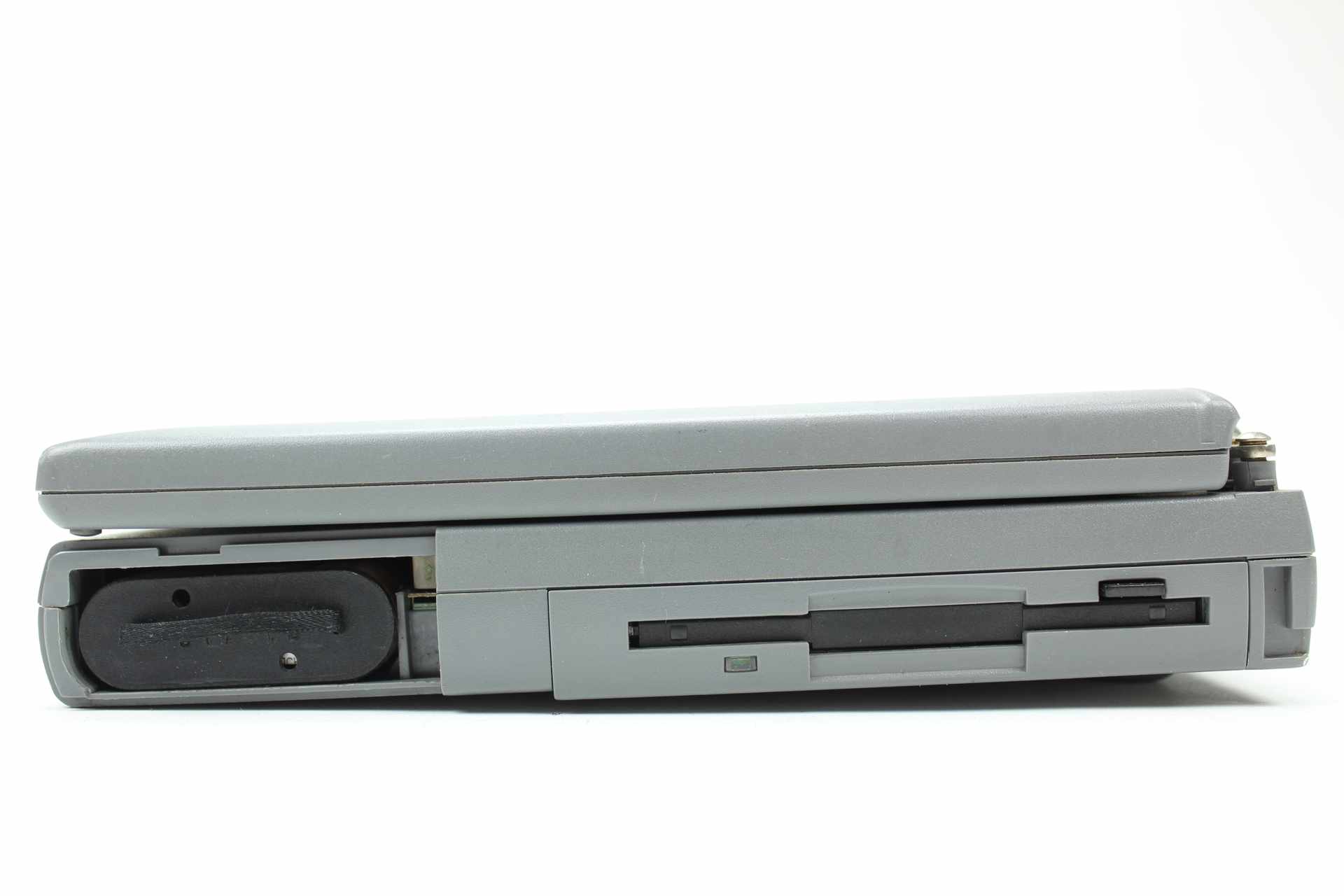

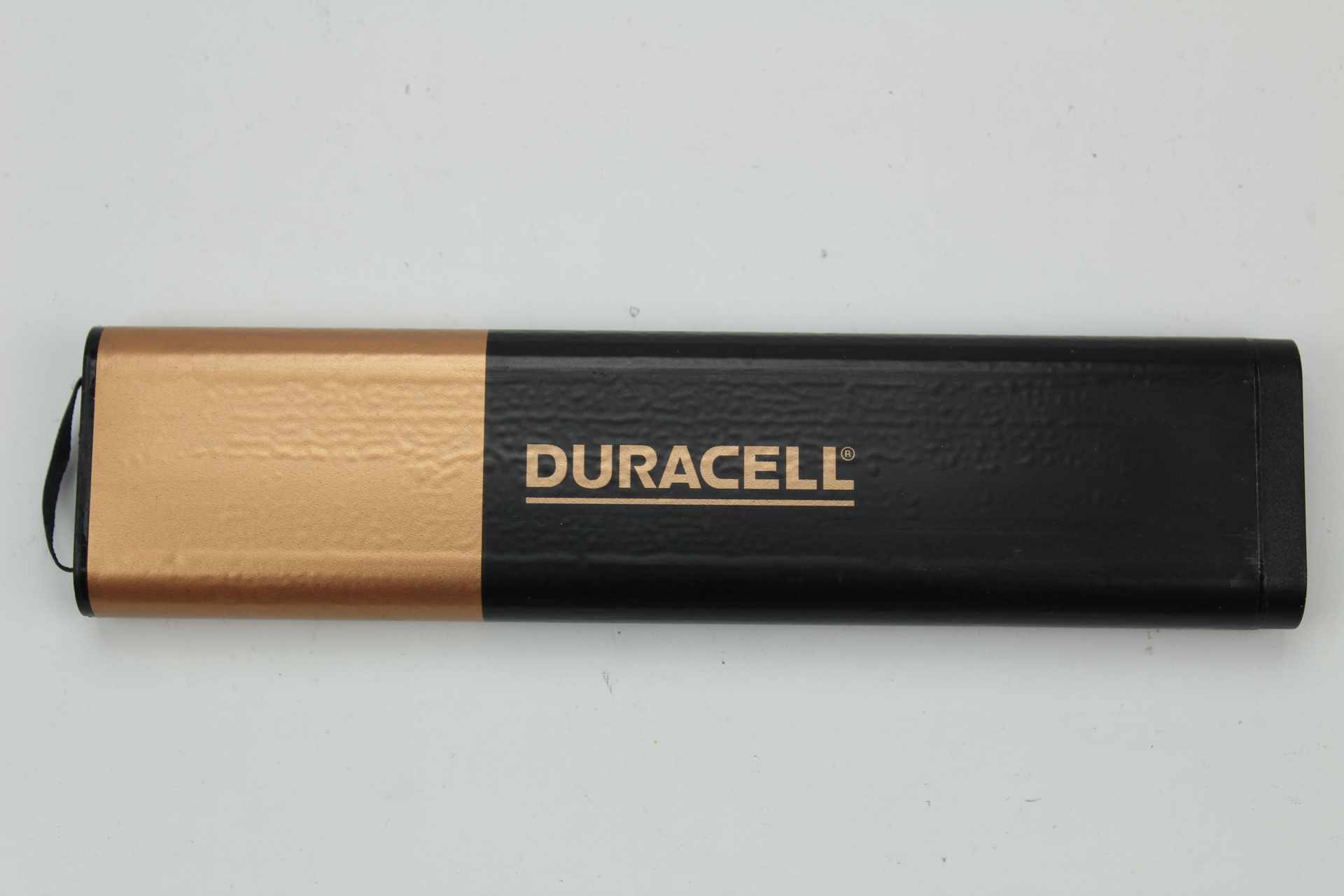

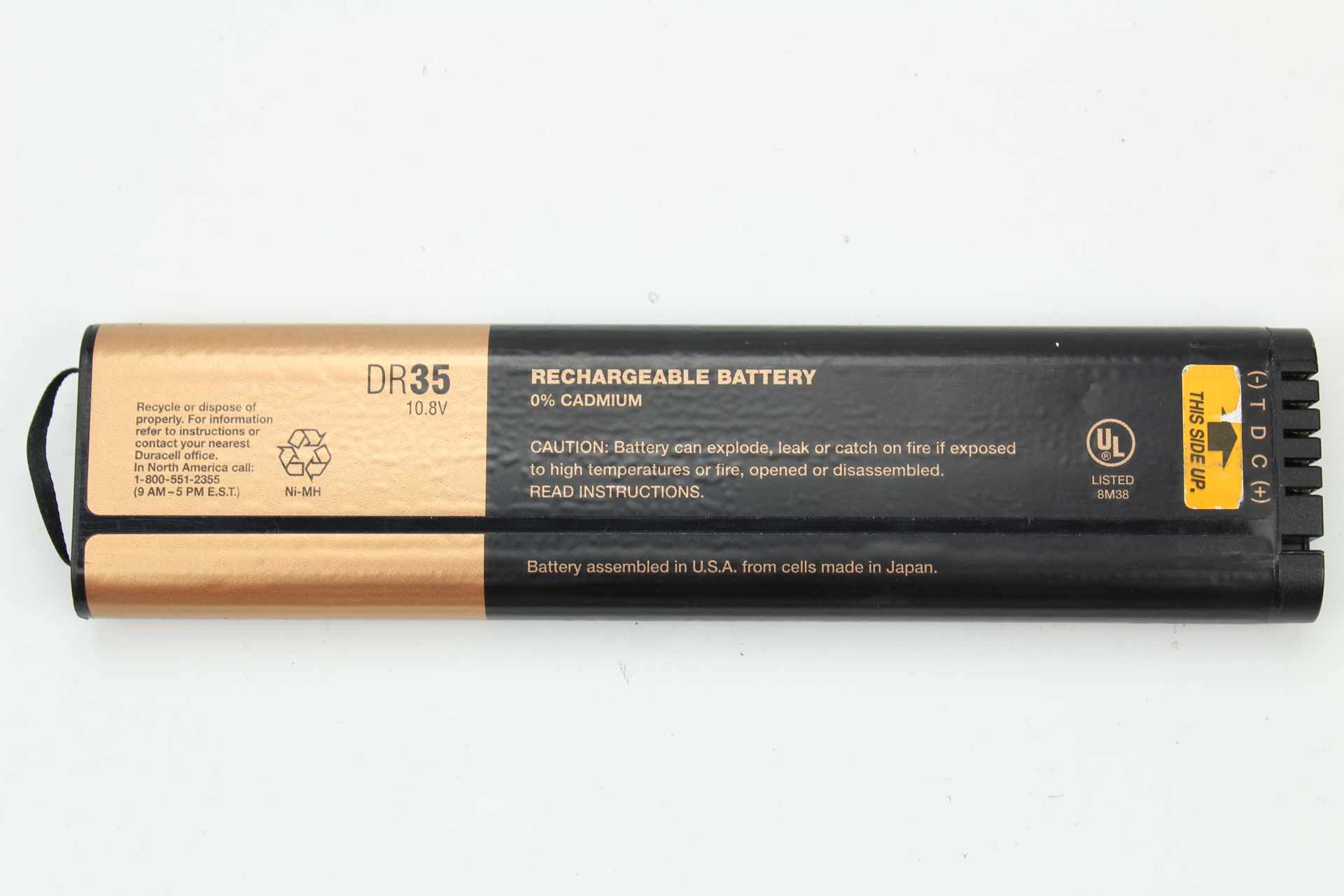

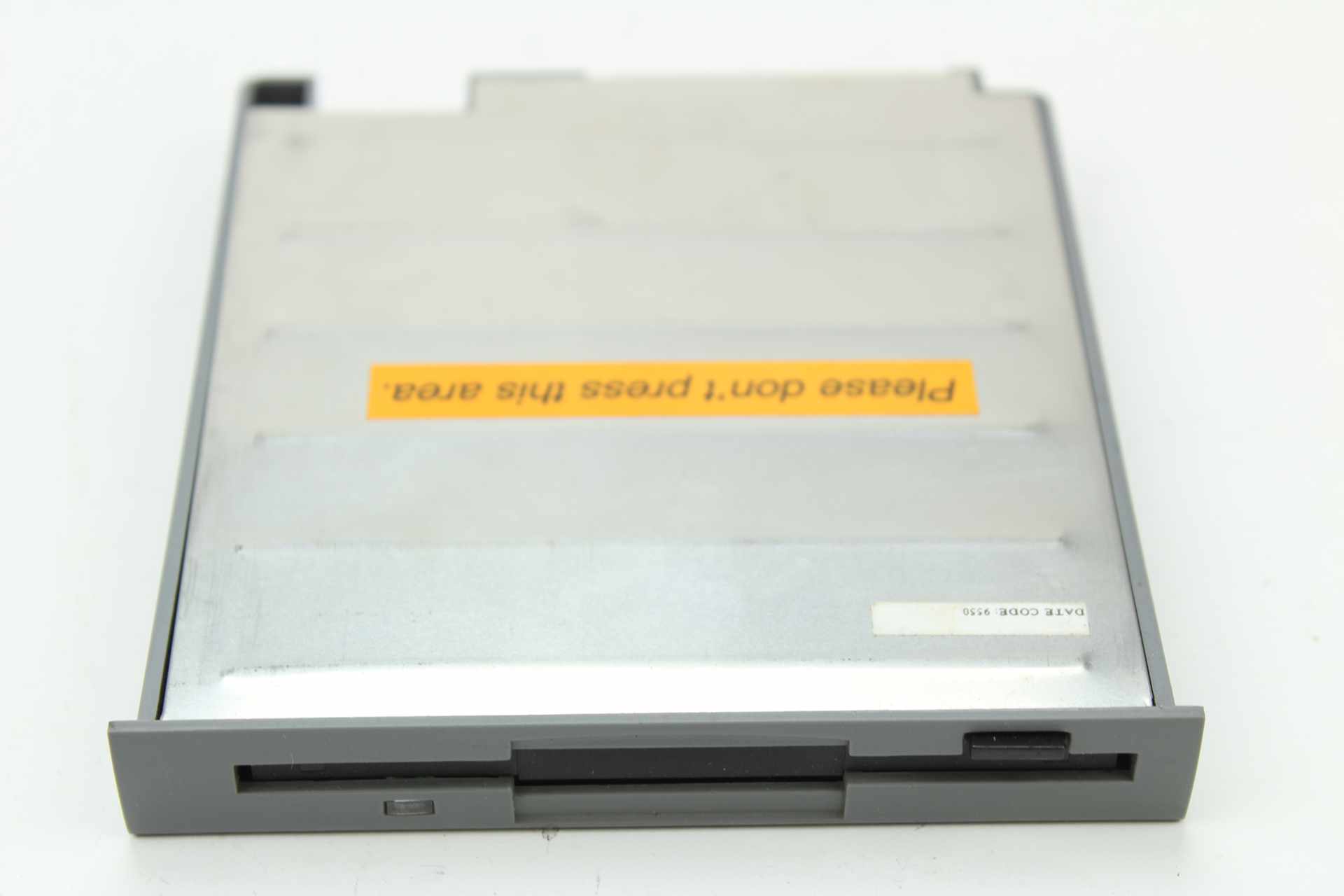

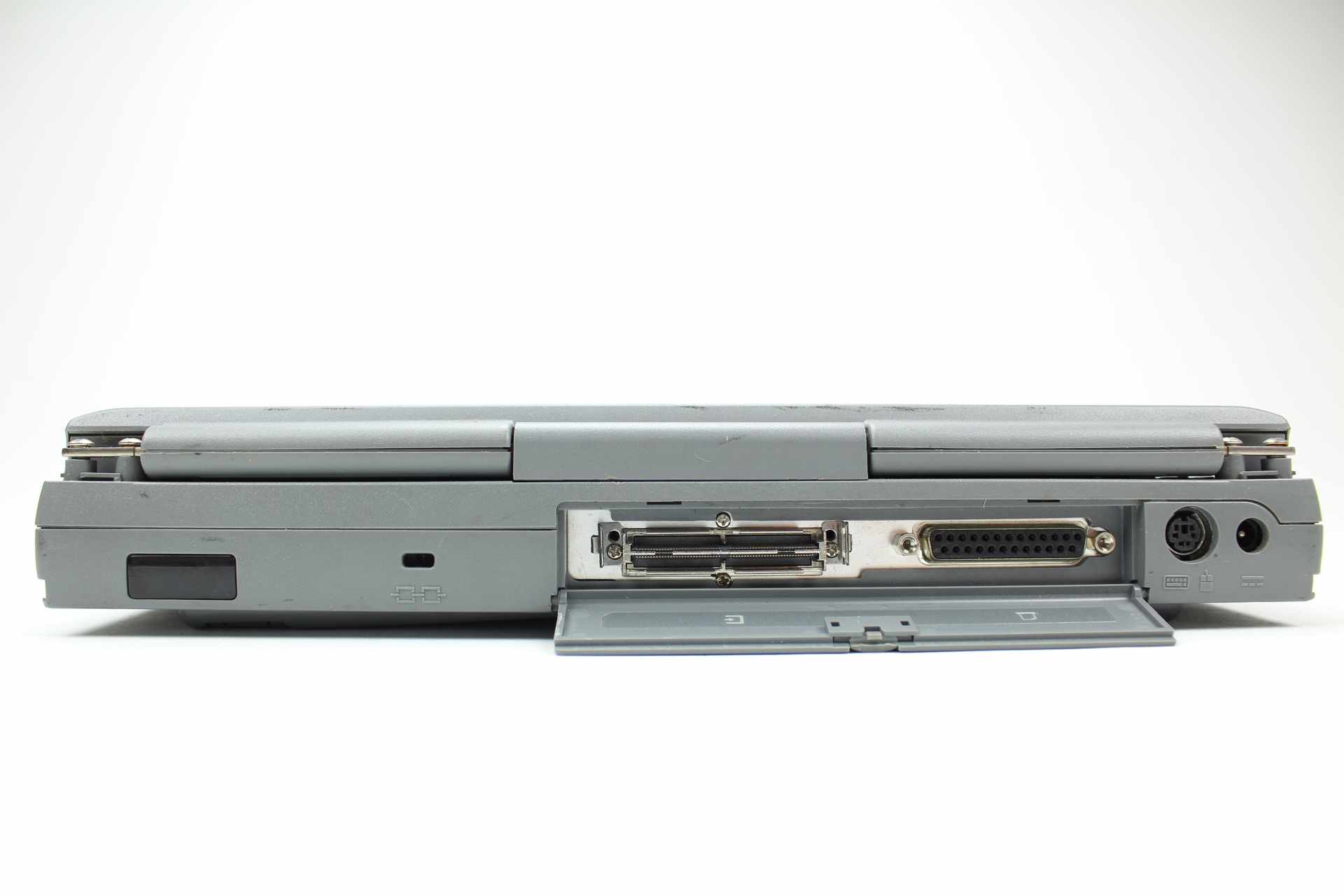

O zvuk se tu stará pc spíkr, je to děsný a je to děs ???? Konektivita je docela chudá LPT1, koncovka PS/2, k tomu i 1x PCMCIA a dokovací konektor. Zcela určitě se k tomuto notebooku dodávala při prodeji dokovací stanice, protože nemít VGA výstup, ani konektor COM1, by byl hazard ho prodávat bez ní. Hlavně COM1, který se hodně využíval třeba na myš, modem a nebo na nějakou jinou komunikaci s jiným zařízením. Navíc tento stroj není až tak malý, aby to tam nemohl mít. Bych to přirovnal, že dnes si půjdete koupit notebook bez USB. Aspoň trochu útěchou je přítomnost InfraPortu na přenos dat s různými zařízeními, jako třeba PDA a nebo mobil. Ovládání myši je prováděno pomocí dotykové plošky, to je dobrá klasika, ale uložení tlačítek do přední hrany stroje, to se jen tak nevidí a je to použitelné. Také jsem testoval disketovou mechaniku, ta četla všechny diskety co jsem do ní vložil. Baterie Duracell je už za zenitem, sice se nabíjí, ale je pořád na 0%.

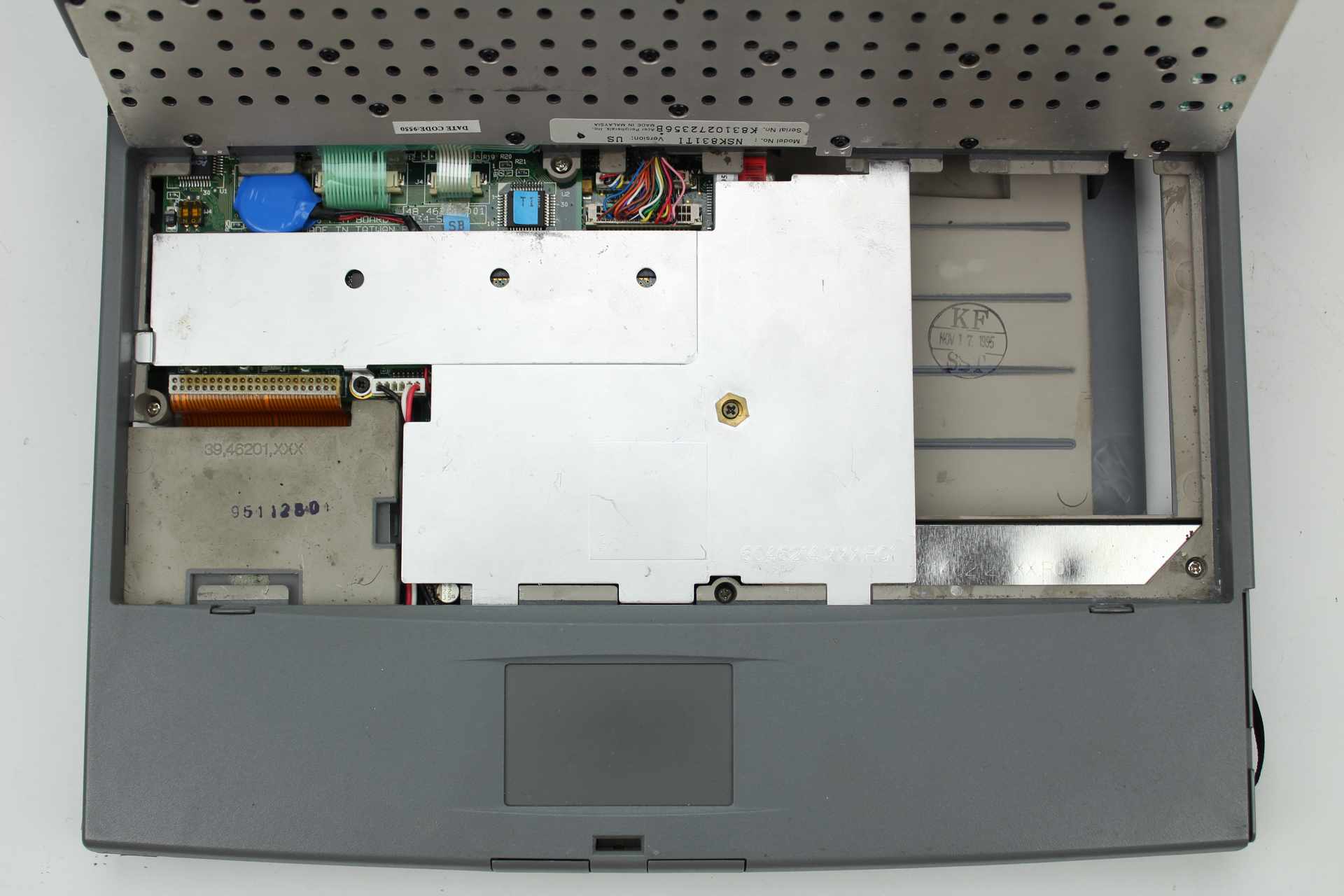

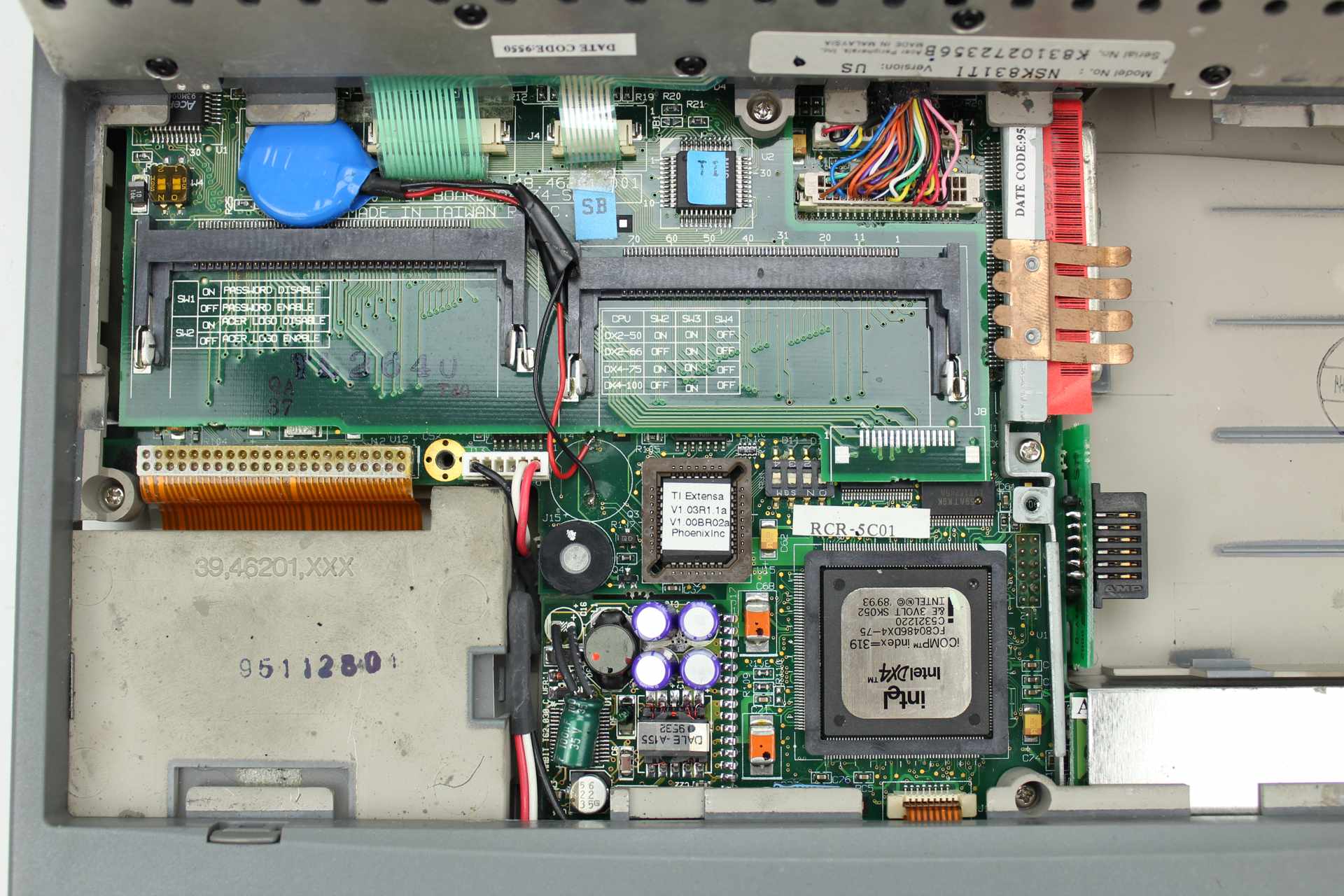

NB bez chladičů

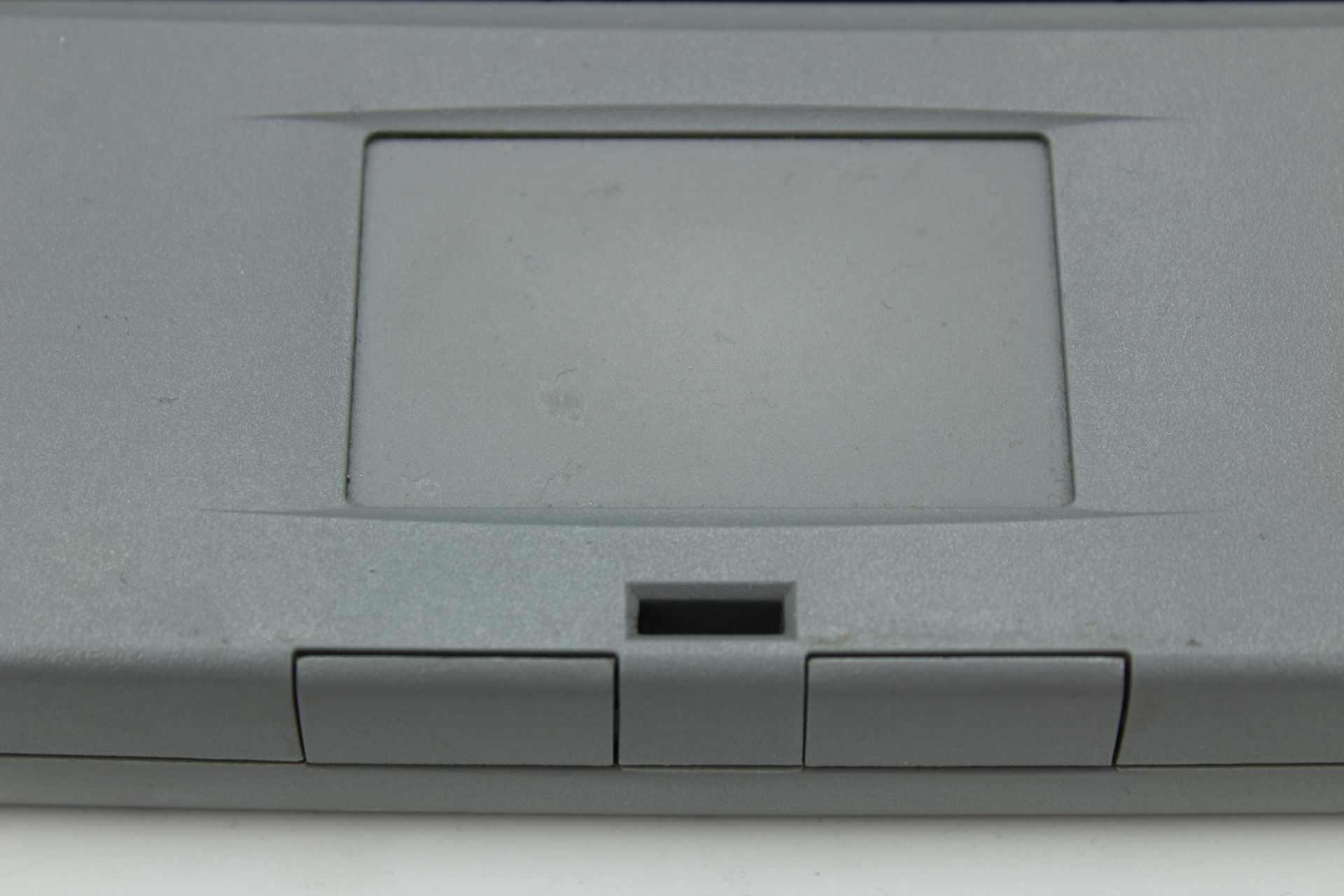

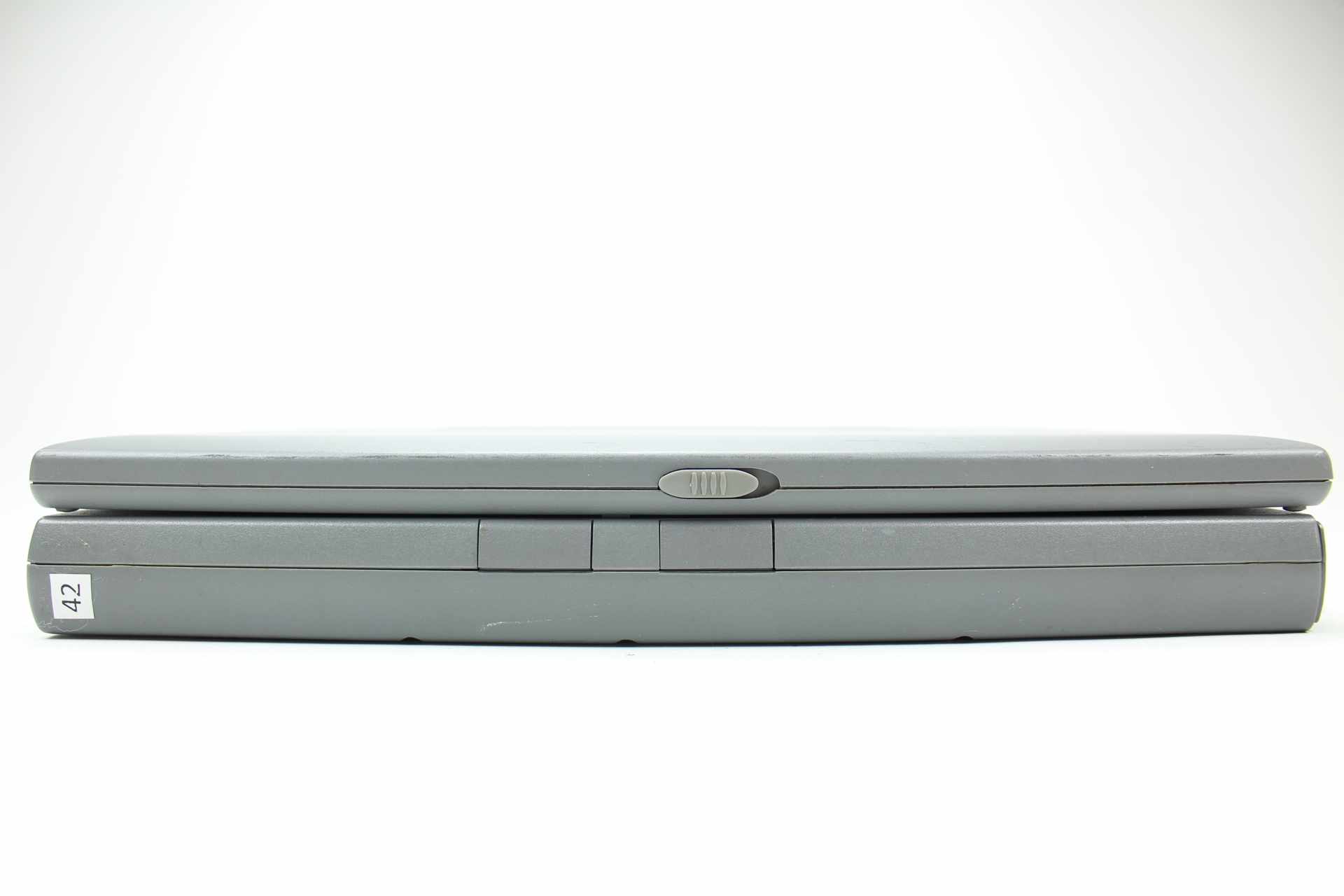

Touchad a zajímavě uložené tlačítka

VÝKON V MS-DOS 6.22

Testy
Výsledek
Jednotky

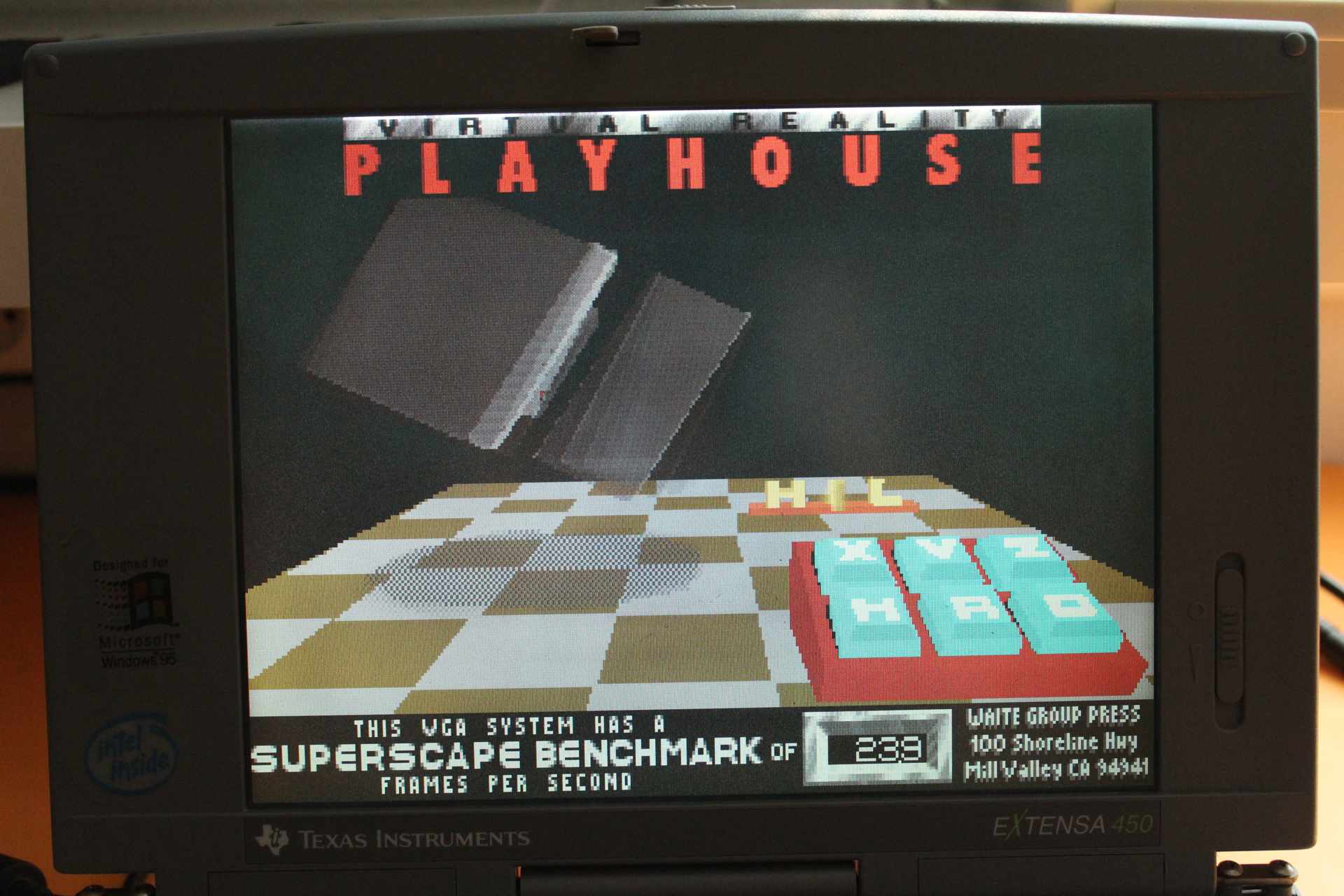

VGA benchmark v1.0C 28.8
FPS

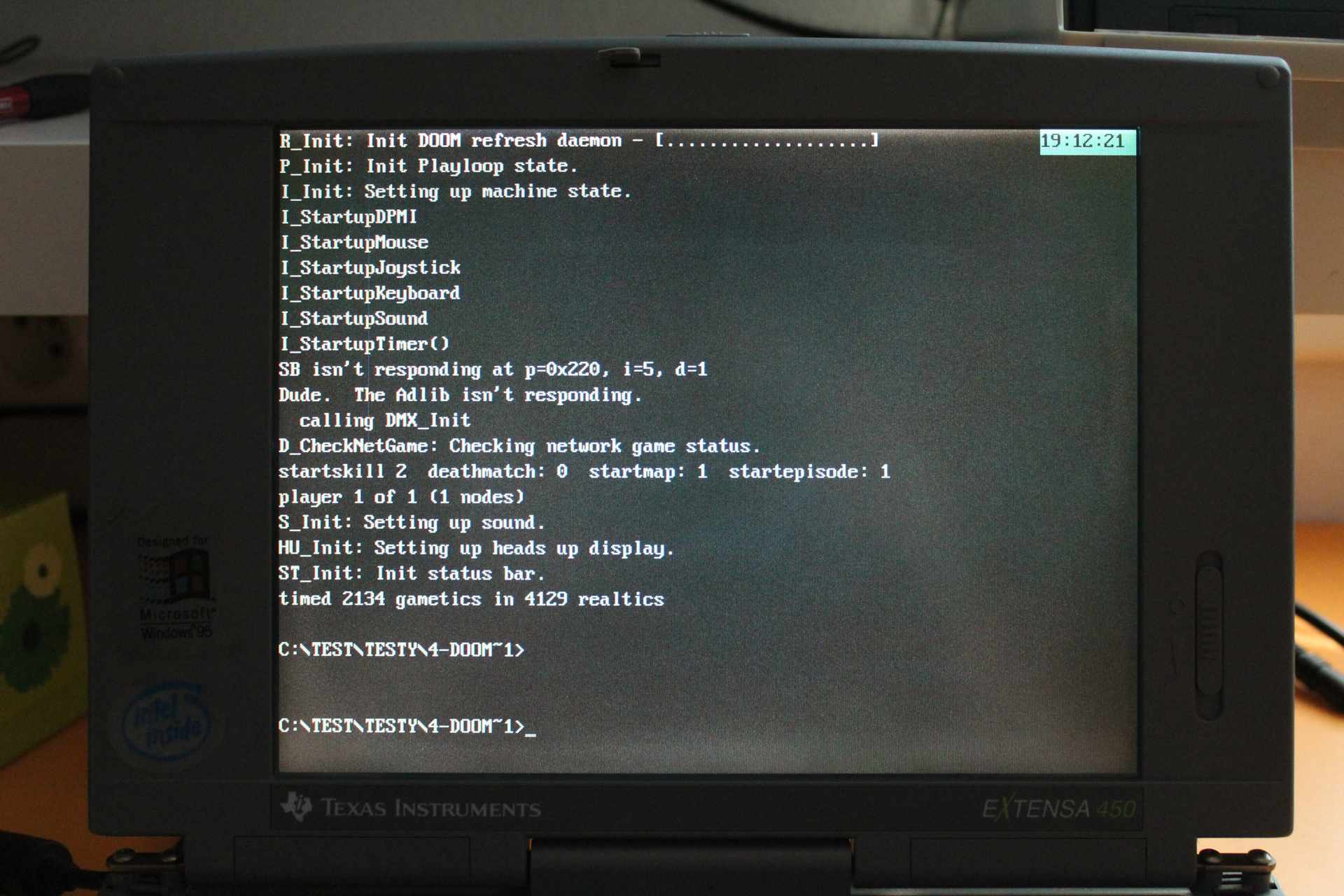

DOOM v1.9 18.1
FPS

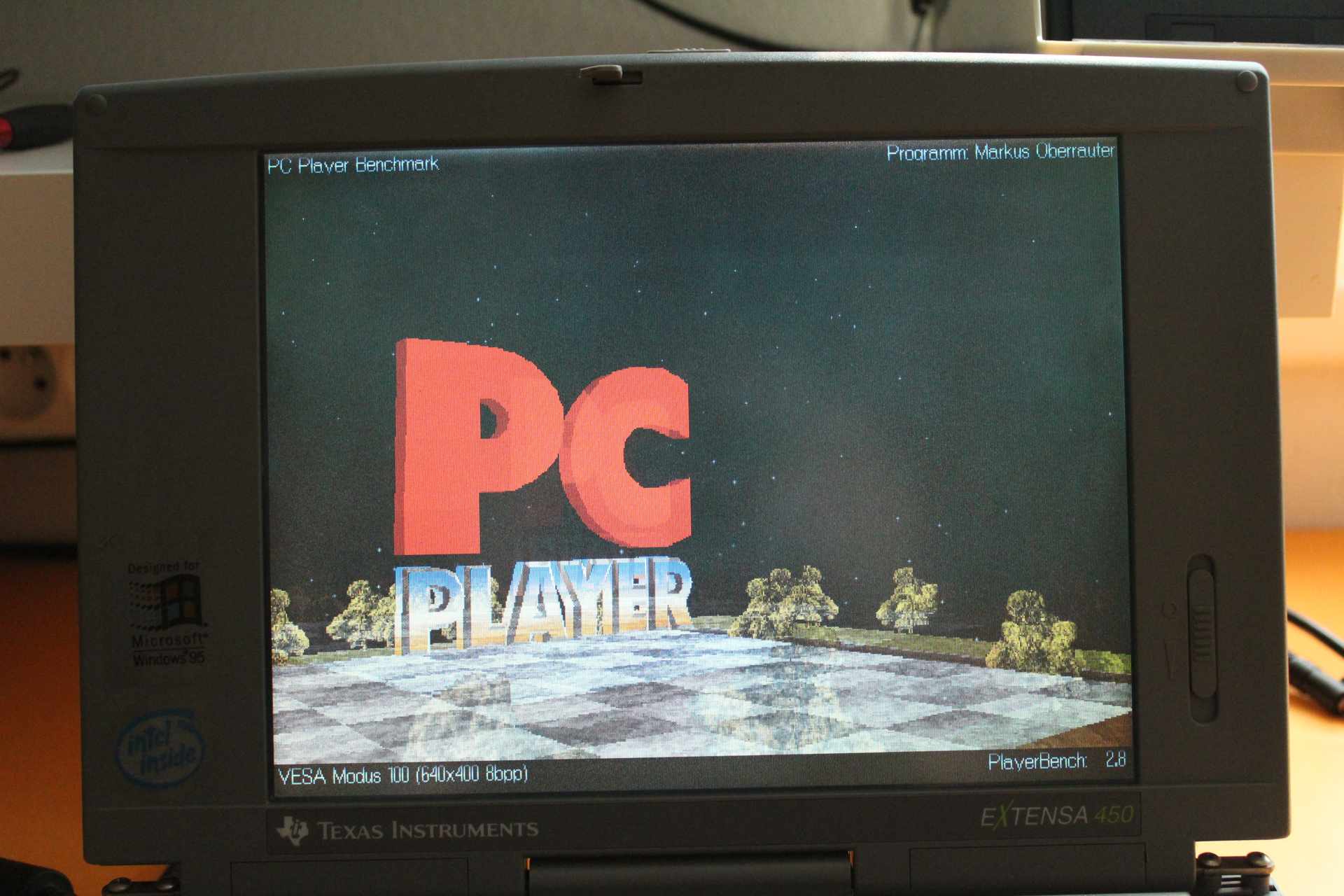

PC Player Benchmark / 320×200 9.3
FPS
PC Player Benchmark / 640×400 3.1
FPS

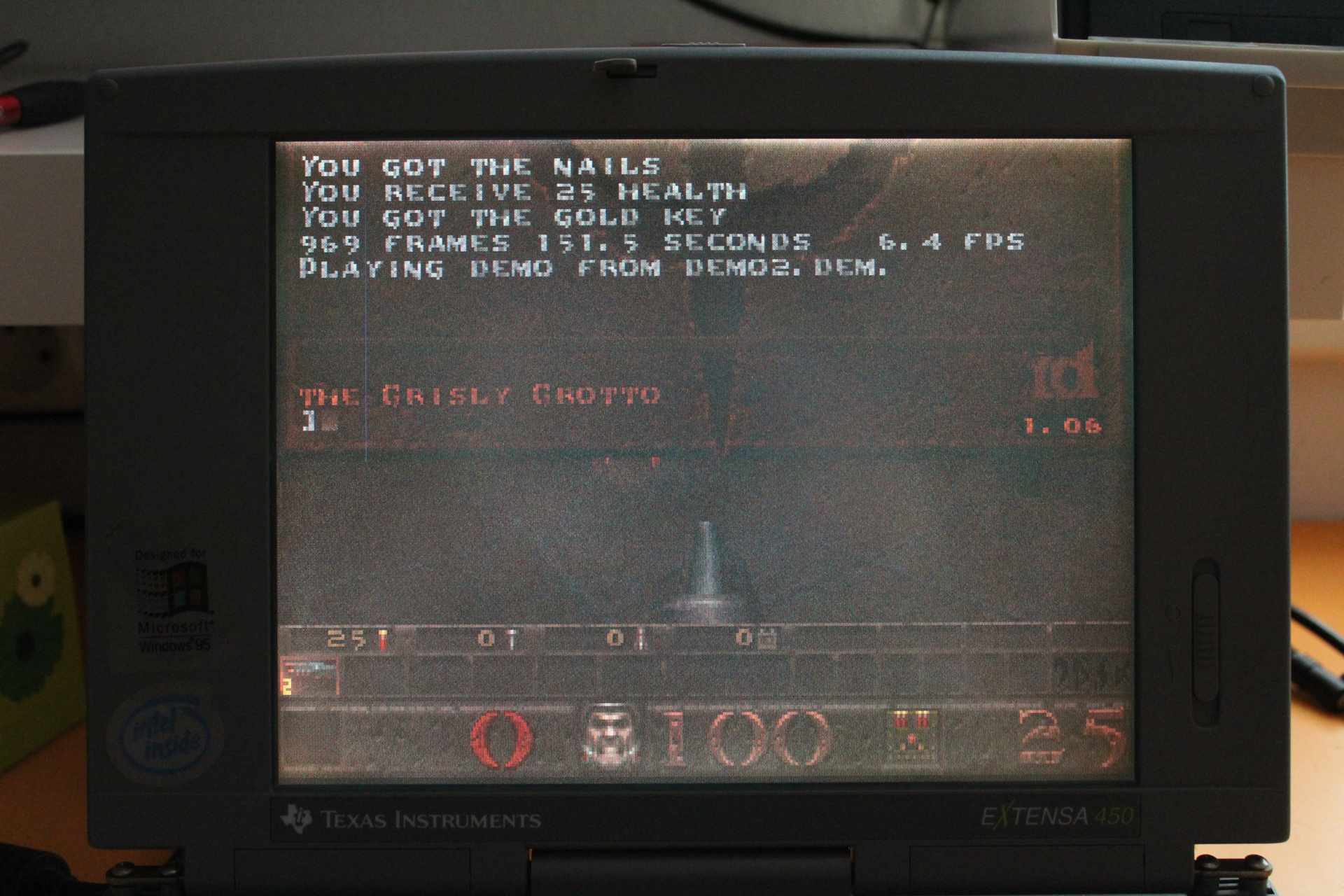

QUAKE v1.06 / 320×200 6.4
FPS

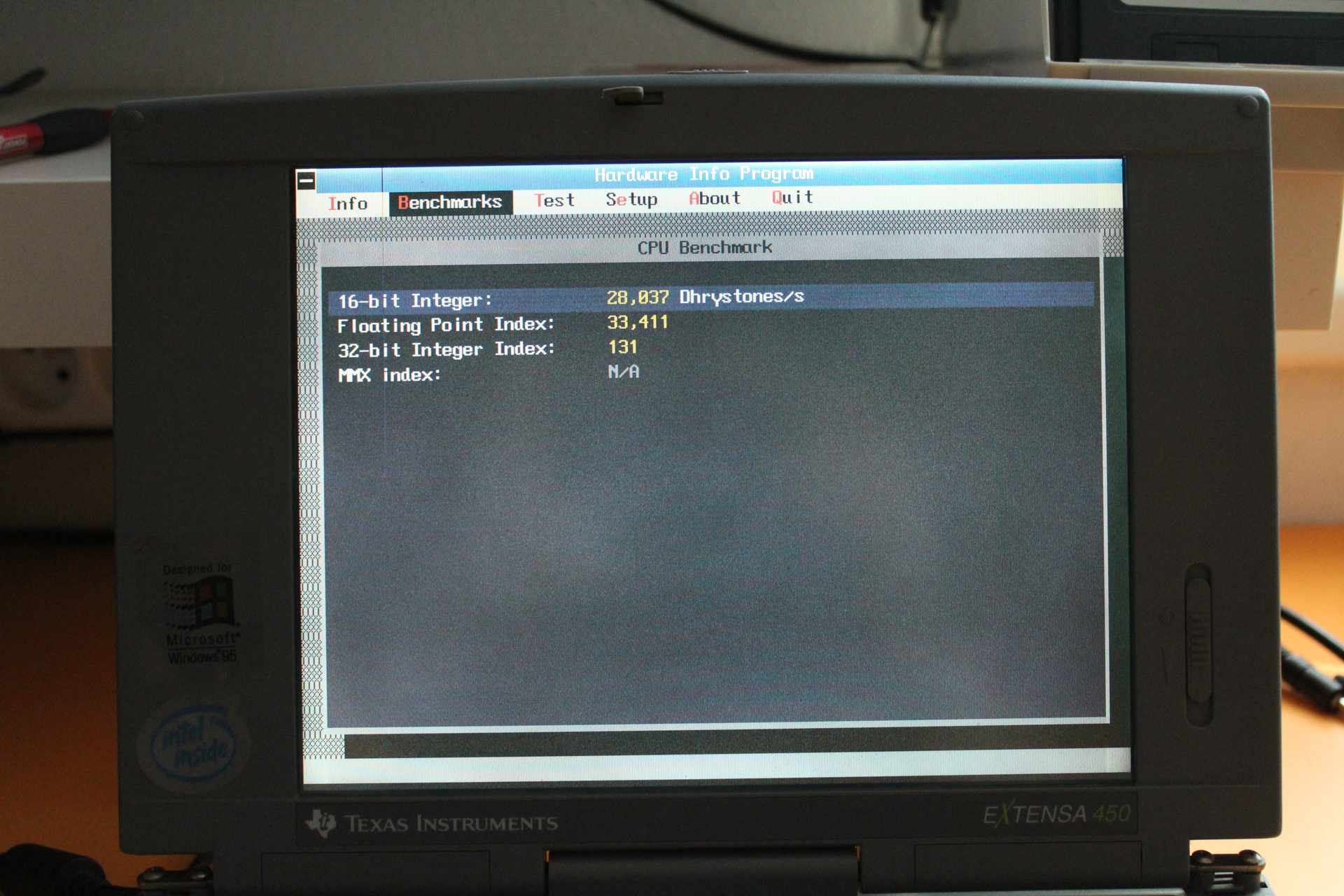

HWinfo 4.7.8: CPU 16bit s celými čísli 28037
Dhrystones/s
HWinfo 4.7.8: CPU 16bit s plovoucí čárkou 33411
Whetstones/s
HWinfo 4.7.8: CPU 32bit s celými čísli 131
Bodů

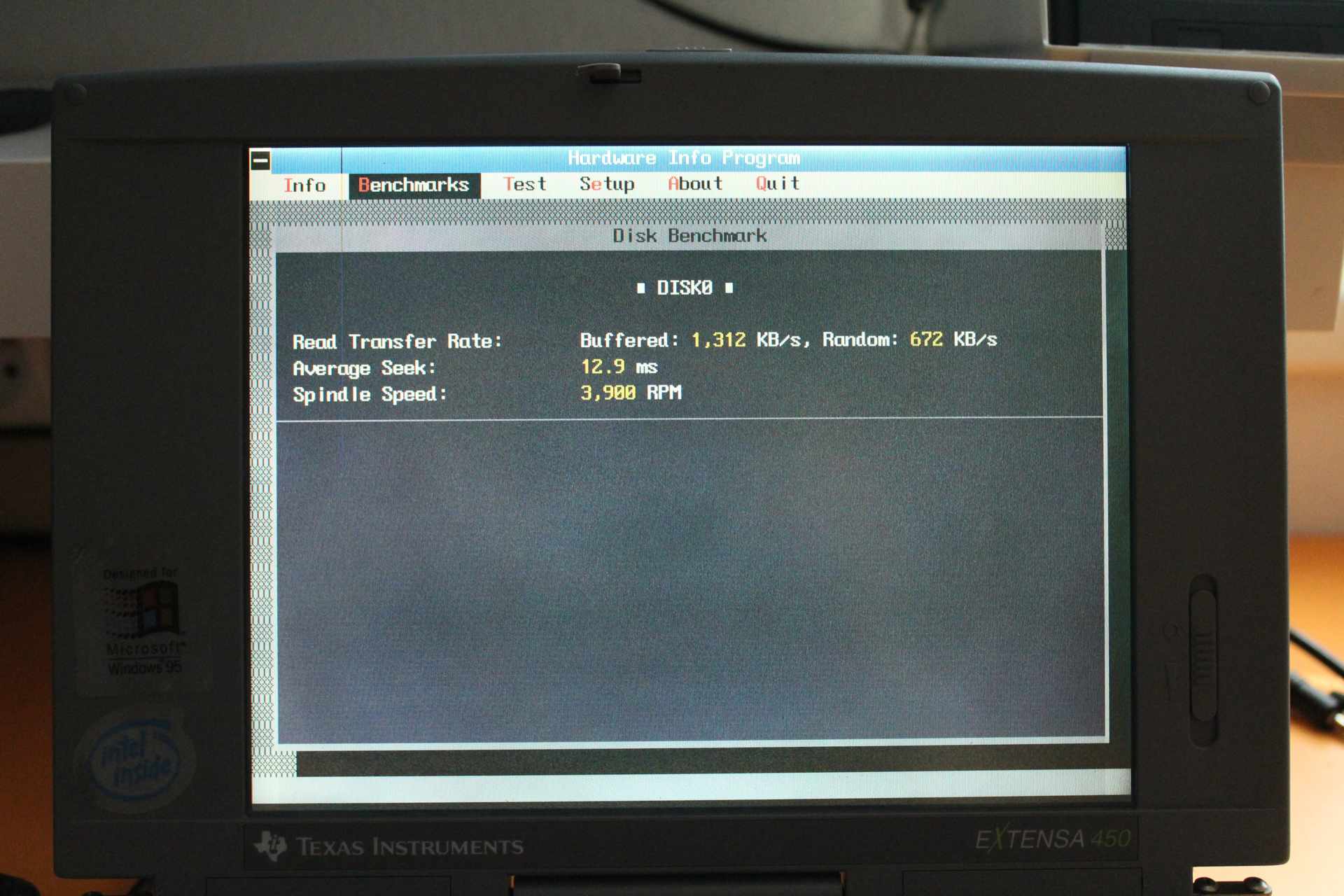

HWinfo 4.7.8: HDD čtení z vyrovnávací paměti 1312
KB/s
HWinfo 4.7.8: HDD náhodné čtení 672
KB/s
HWinfo 4.7.8: Přístupová doba HDD 12.9
ms
HWinfo 4.7.8: Otáčky HDD 3900
ot/minutu

VÝKON VE WINDOWS 95

Testy
Výsledek
Jednotky
VGA benchmark v1.0C 23.9
FPS
DOOM v1.9 17.4
FPS

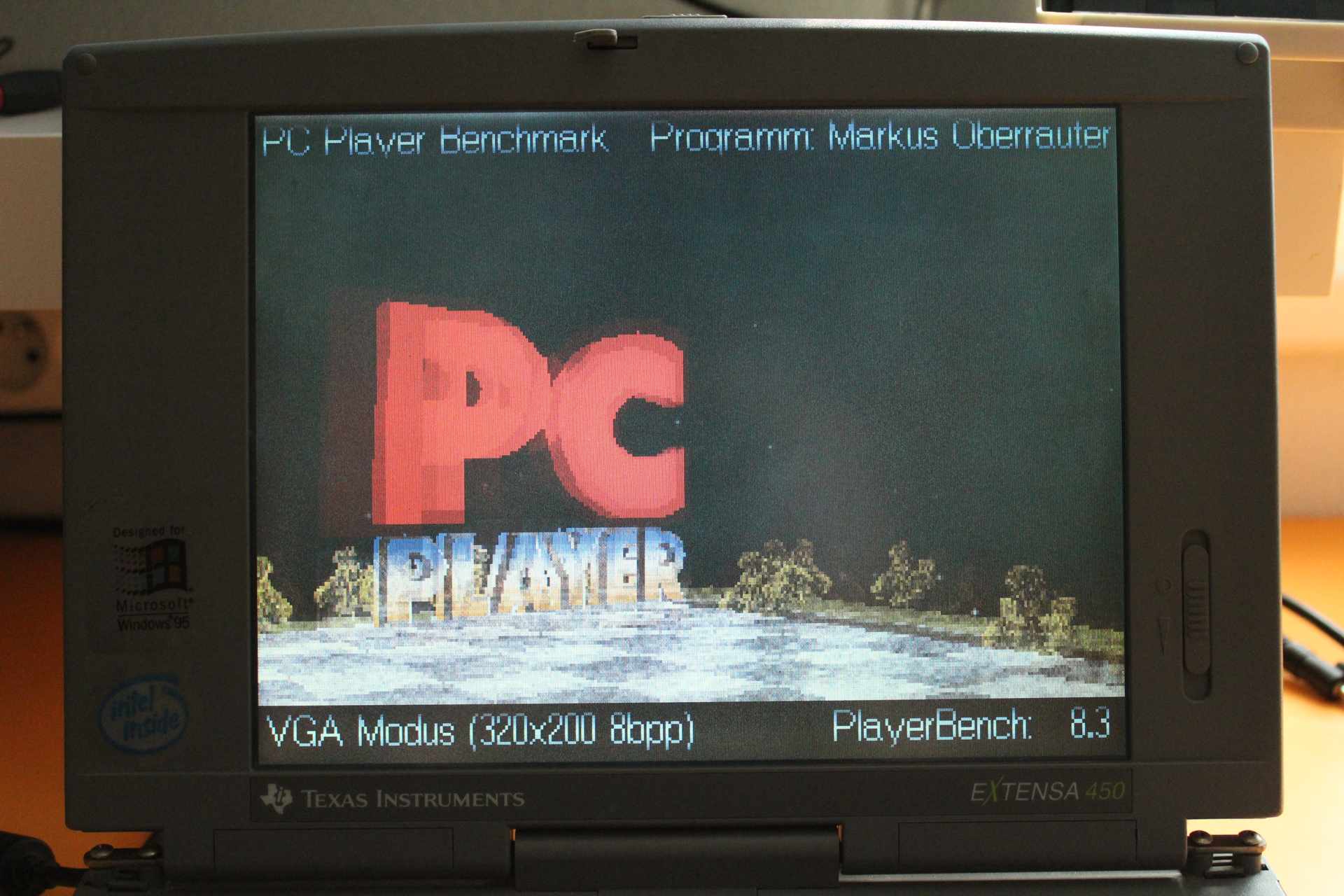

PC Player Benchmark / 320×200 8.3
FPS
PC Player Benchmark / 640×400 2.8
FPS

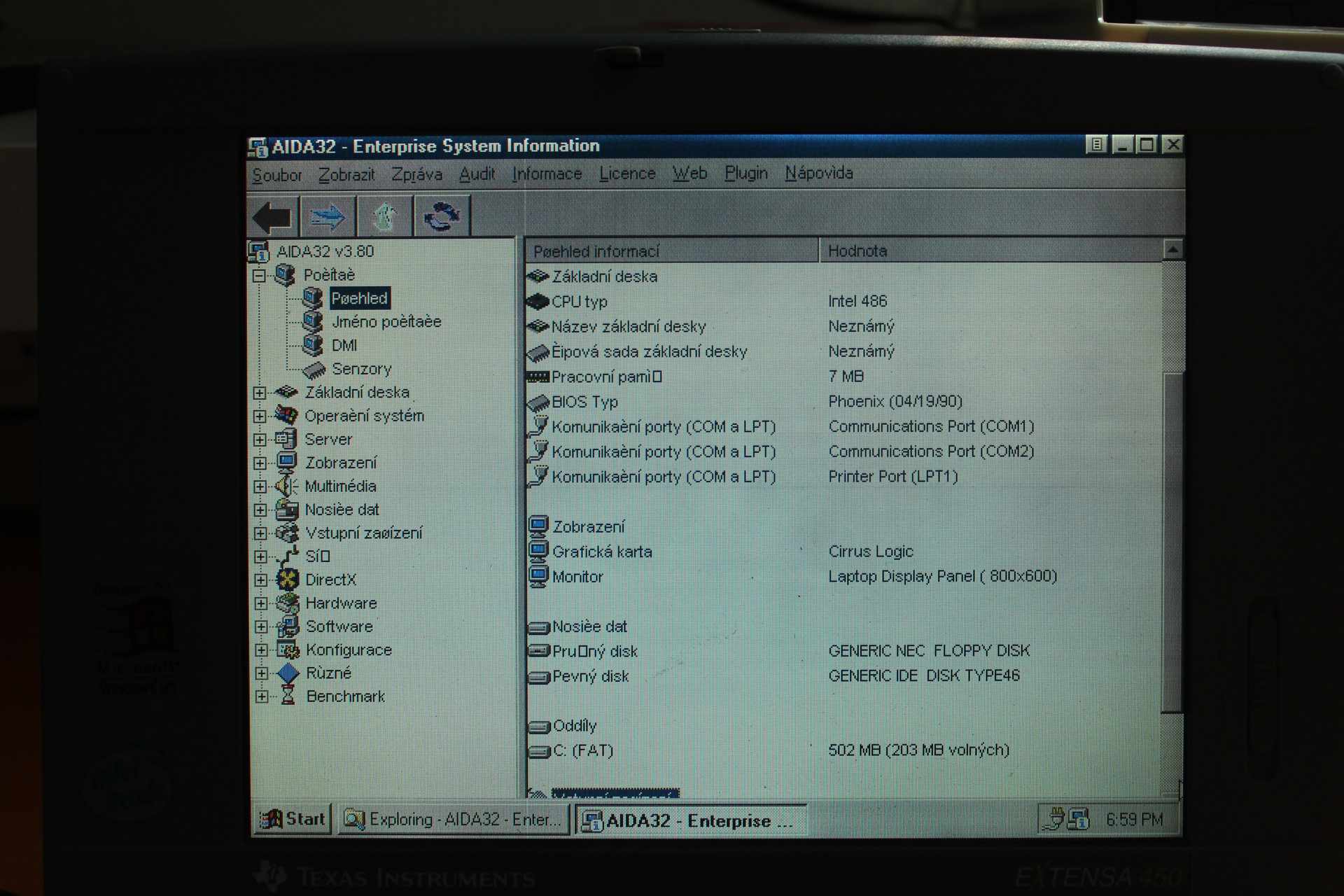

AIDA32 v3.80: Propustnost pamětí čtení 29
MB/s
AIDA32 v3.80: Propustnost pamětí zápis 30
MB/s

Závěrečný verdikt:

Klady: Použití procesoru s napájením 3V a jeho teoretická výměna. Jednoduchý přístup k pevnému disku. Notebook je hlučný, jak je hlučný pevný disk.  Standardní micro SO-DIMM paměti, tím možnost rozšíření RAM.

Zápory: Rozložení klávesnice mohlo být mnohem lepší a velmi špatně jsou malé kurzory a jejich uložení v klávesnici. LCD v podstatě jen na text. Bez zvukové karty. Nemá VGA výstup a ani COM1.

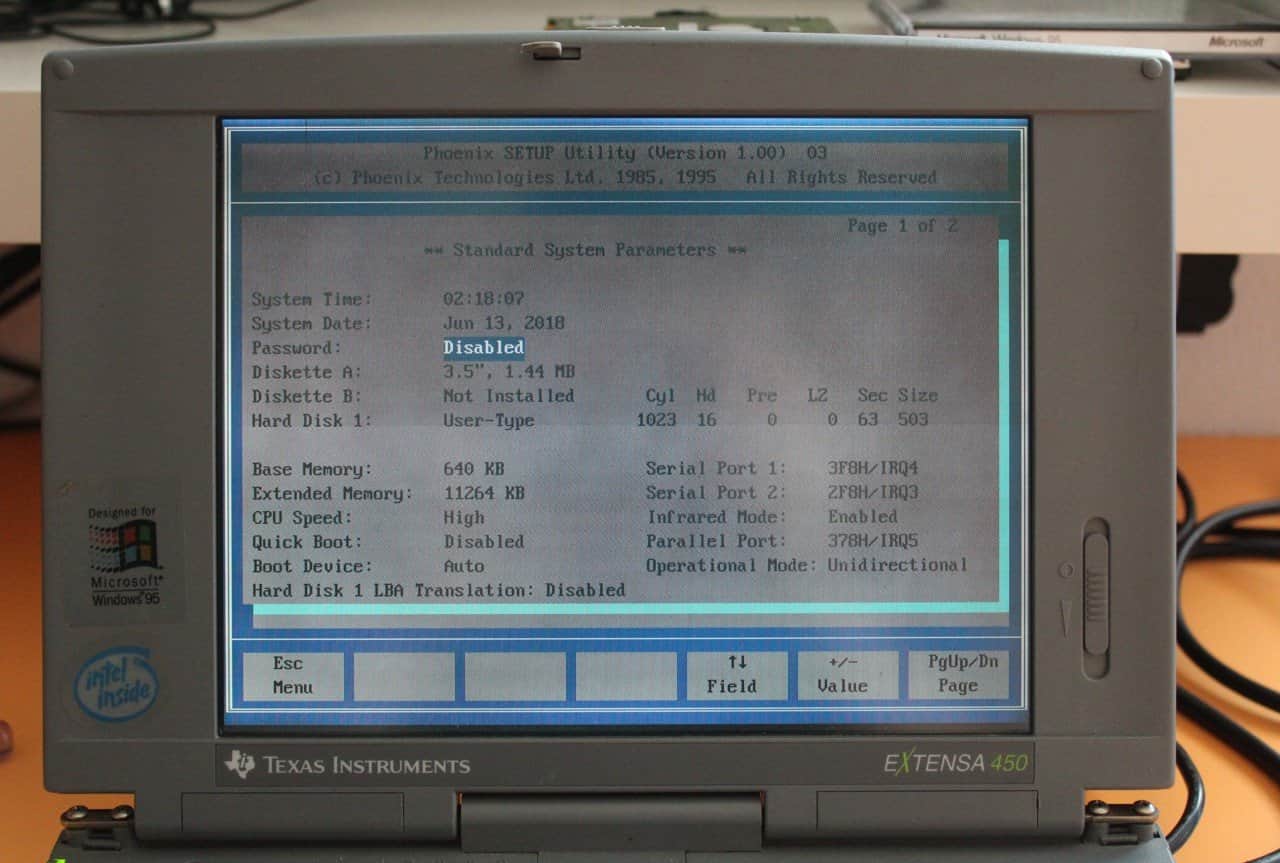

BIOS

Clous

www.clous.cz

Stačí kliknout O mně

Čtěte dál

PředchozíDalší

3 komentáře “Texas Instruments Extensa 450

  1. Absence sériového portu je smutná, ale v tuhle dobu už to nebylo až tak problematické. Modemy už frčely primárně na PCMCIA a pro myš pořád bylo PS/2.

    2,5 kg není špatná hmotnost. Evidentně to spadá do kategorie odlehčených notebooků. Řekl bych, že to šlo konkurovat někam do třídy s Apple PowerBook Duo. Tedy notebooky s plným výkonem, jen o něco menší a lehčí. Apple nebyl zas o tolik lehčí a disketovou jednotku v sobě ani neměl. Bez doku tam výstup na monitor a další rozhraní taky nebyly, takže to asi ostatní výrobci brali, že to je tolerované.

    K těm 384kB VRAM. Podle mě to tak být nemohlo. Datasheet grafického čipu uvádí, že se to zapojovalo jako low-power jen s jediným čipem 256K x 16, což by dávalo 512kB. Spousta hodně integrovaných řešení využívala část paměti pro skládání obrazu na dual-scan pasivních displejích (jako zde) a reportovala pak méně paměti. Pokud si chceš ověřit, zda to není tento případ, stačí připojit externí monitor, restartovat počítač s tím, že běží jen ten externí, a pak znovu spustit diagnostický program. Tipuju, že se tam pak zobrazí plných 512kB VRAM.

    1. No ono to nemá právě ten VGA výstup, jinak dělám screen přes VGA nahrávací kartu AverMedia a tu jsem musel foťákem.
