IBM ThinkPad 380ED

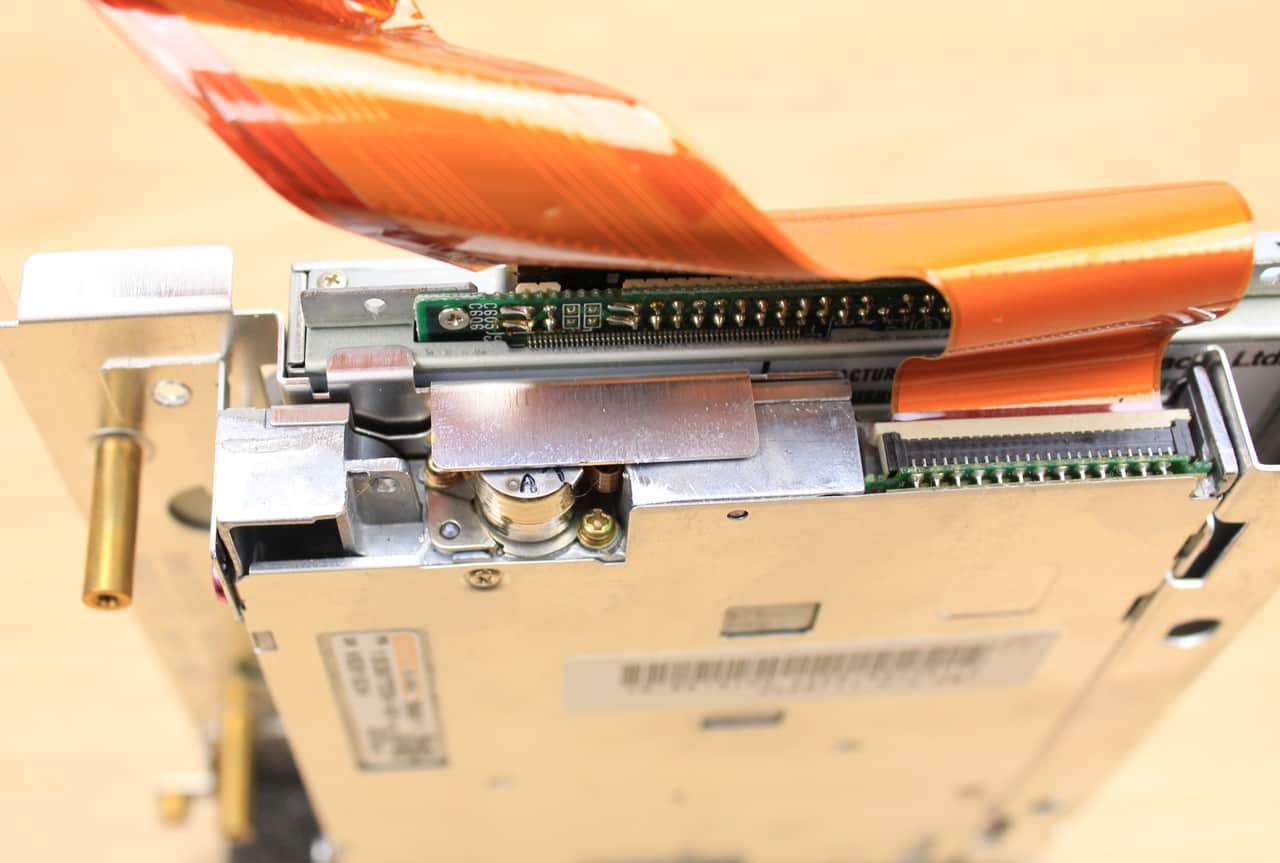

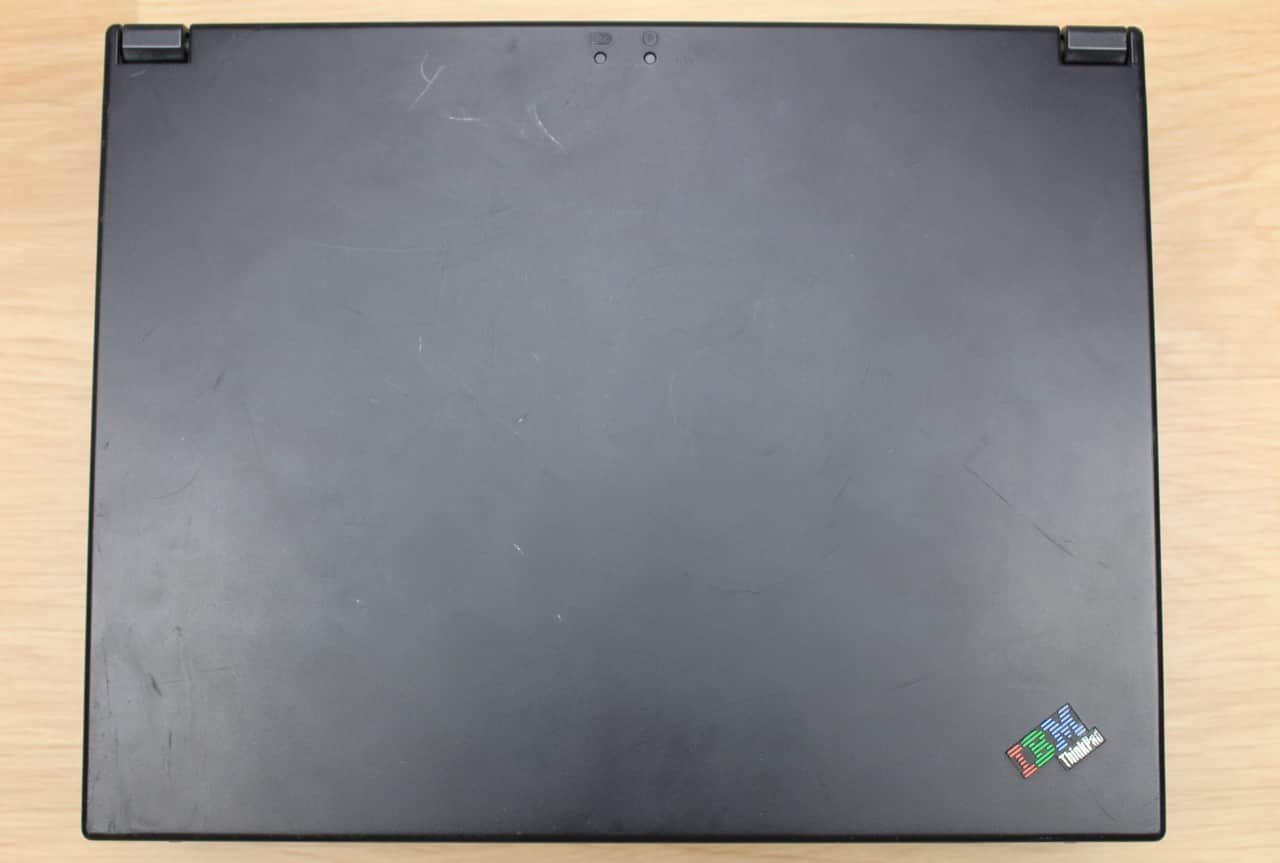

IBM ThinkPad 380ED je pořádně tlustá krabice, možná měl budit dojem, že patří do rodiny s pevnou a nerozbitnou konstrukcí. Pokud ano, byl to jen klamný dojem, protože můj je dost pochroumaný a plasty jsou rozlámané. Kdo a jak to udělal, by byl i pro Sherlocka Holmese nevyřešitelný případ. Hned první co mě zarazilo bylo umístění pevného disku, který je prostě nepřístupný a více méně je součástí celé konstrukce. To není obvyklé, většinou u notebooku pevné disky patří k lehce vyměnitelnému kusu HW. Navíc po jeho objevení jsem ho i demontoval a je to taky pořádný kus buřta. Teď lituji že jsem ho nevyfotil, odhaduji že má okolo 1.5cm tloušťku, určitě bude šťavnatý o velikosti 5GB a jeho předností bylo ticho.

Když jsem se na notebook zadíval zepředu, říkal jsem si že má dost dobře umístěný mikrofon, jen že to nebyl žádný mikrofon, ale reproduktor. Z toho plyne i když je to tlustá krabice, do které se vleze kde co, tak dva reproduktory by asi moc zvedly cenu, takže je tam jen jeden a celé to hraje jen mono. Přitom, když se podíváte na základní desku je v celku malá a tenká.

PARAMETRY NOTEBOOKU
TYP HARDWARE JEHO PARAMETRY
Předpokládaný rok výroby 1997

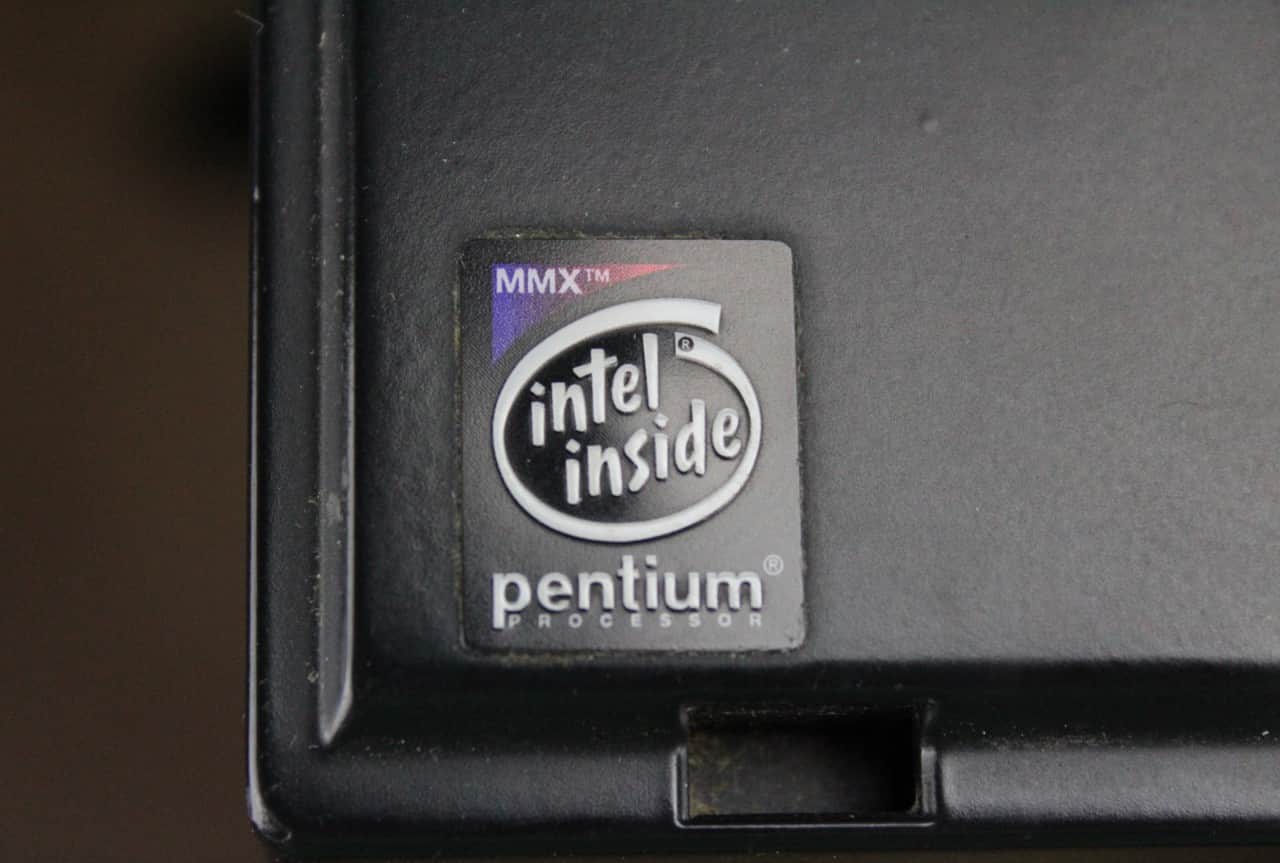

Procesor Mobile Intel Pentium MMX 166 MHz
Čipová sada Intel Triton 82430MX
Paměť 16MB
VGA NeoMagic MagicGraph 128ZV / 1MB RAM
Harddisk IBM 5GB / IBM-DPLA-25120
Floppy disk Interní 3.5 / 1.44MB
Zvukovka Crystal PnP Audio System Control
LCD Aktivní 12.1 / barevný 800×600 24bit
CD-DVD HITACHI CDR-S100 (20x CD-ROM

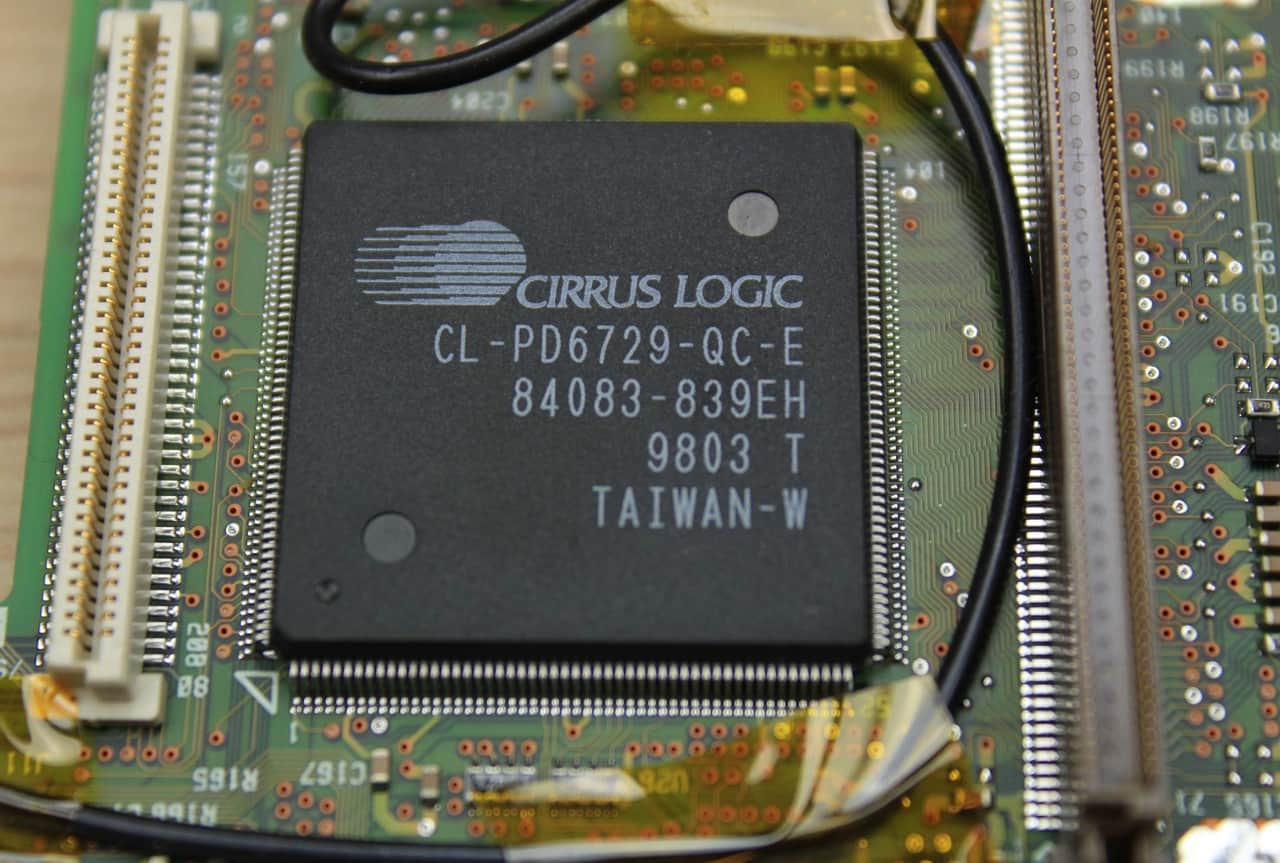

Pcmcia Cirrus Logic PD6729
Infrared Ano
VGA ex. výstup Ano
Baterie 10.8V / 2800mAH
Klávesnice Italská

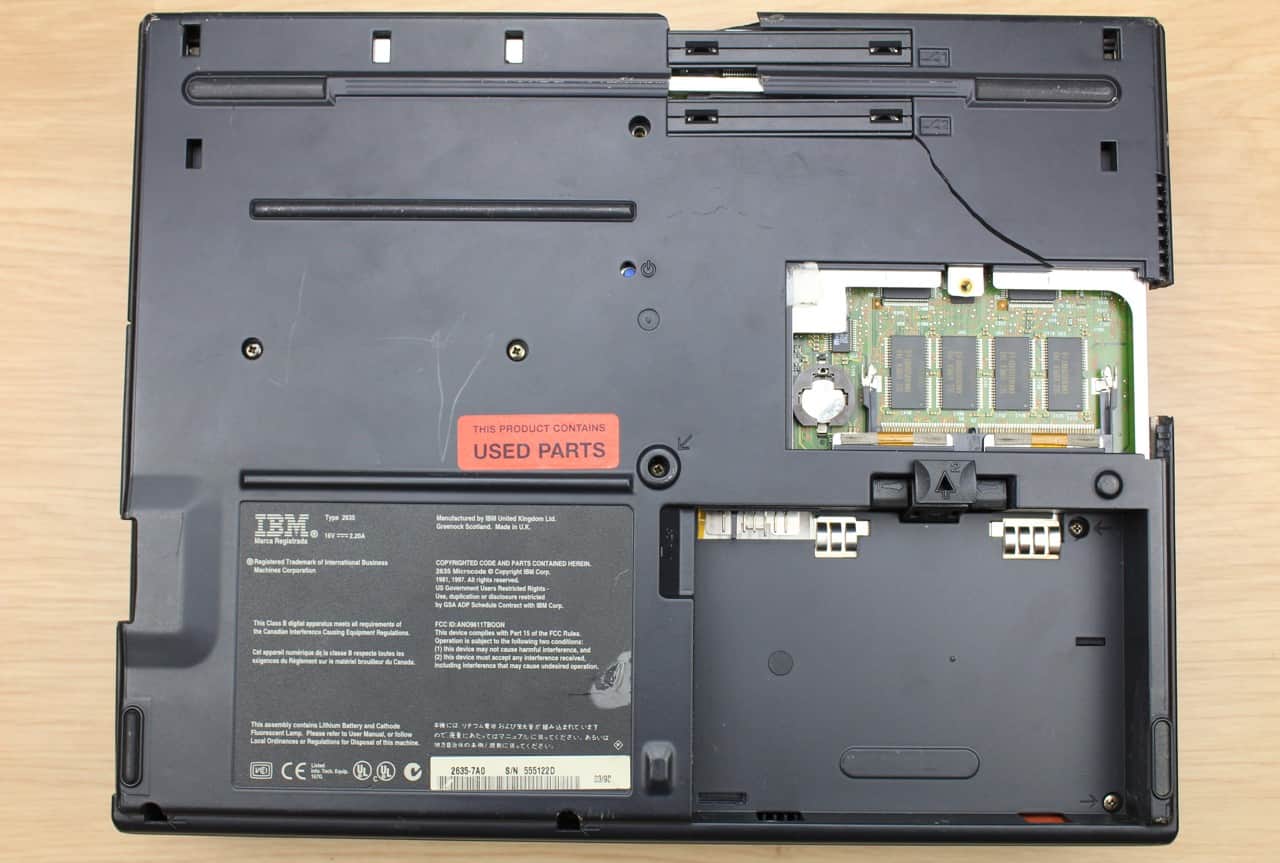

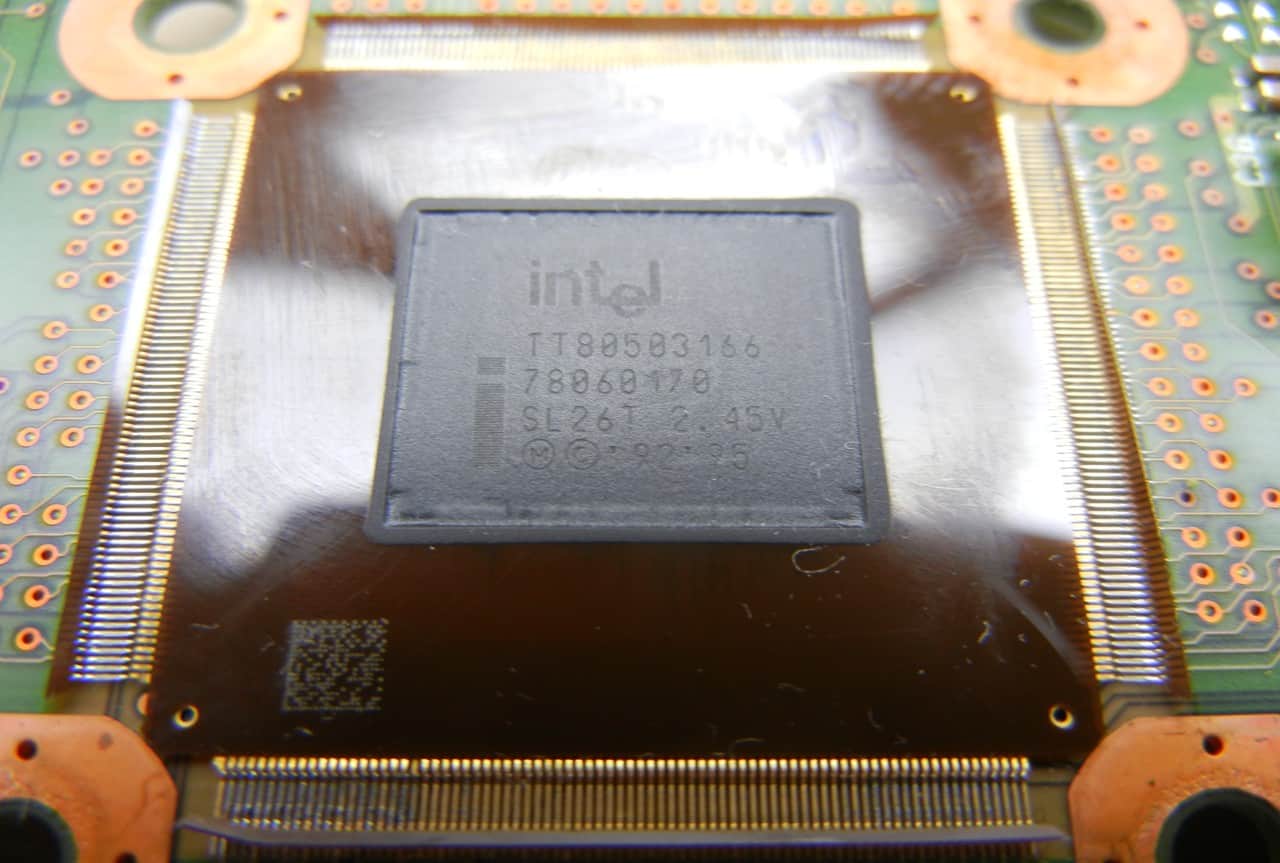

Použitý mobilní procesor Intel Pentium 166MHz je na desce přímo integrován, bude ho chvilku hledat tím jak je malý a prozrazují ho hlavně čtyři díry pro chladič. V té době to byla špička Intelu kdy mu stačilo 2,45V a při tomto napájení byla tepelná produkce jen minimální. Veškeré teplo je odváděno do hliníku pod klávesnicí. Pokud by bylo CPU už hodně horké, je tam jako pojistka malý větráček. Za celou dobu testování, hra Quake tam jela přes 3 hodiny, se mně ho nepodařilo spustit a stroj byl pořád jen vlažný. No příště už použiji darovaný vysloužilý teploměr LX-260T a budu vědět přesně. Paměť 16MB RAM je přímo naletovaná na základní desce, ale dá se rozšířit jedním paměťovým modulem, na tu dobu plně dostačující a přístup je klasický zespodu. Co musím pochválit je LCD, to je pořád i v dnešní době dobré.

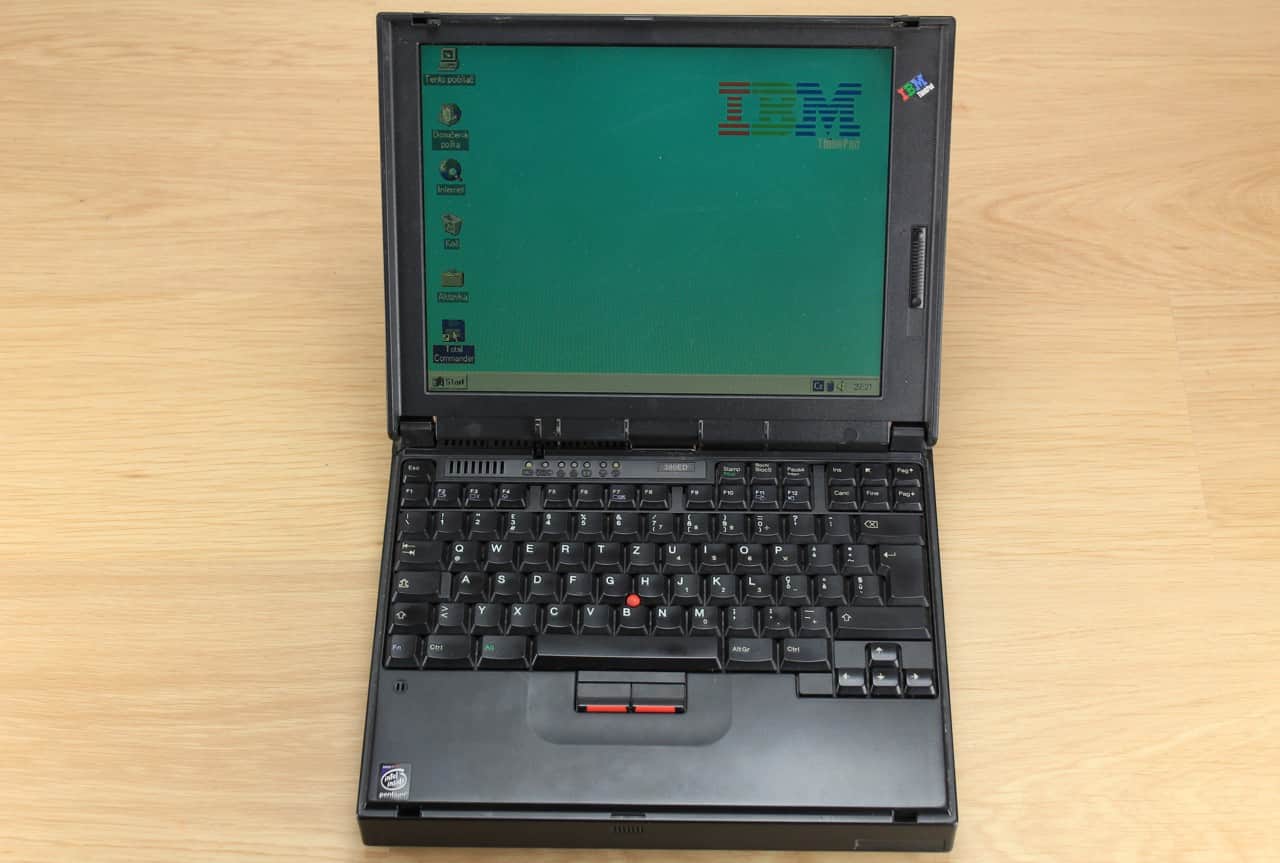

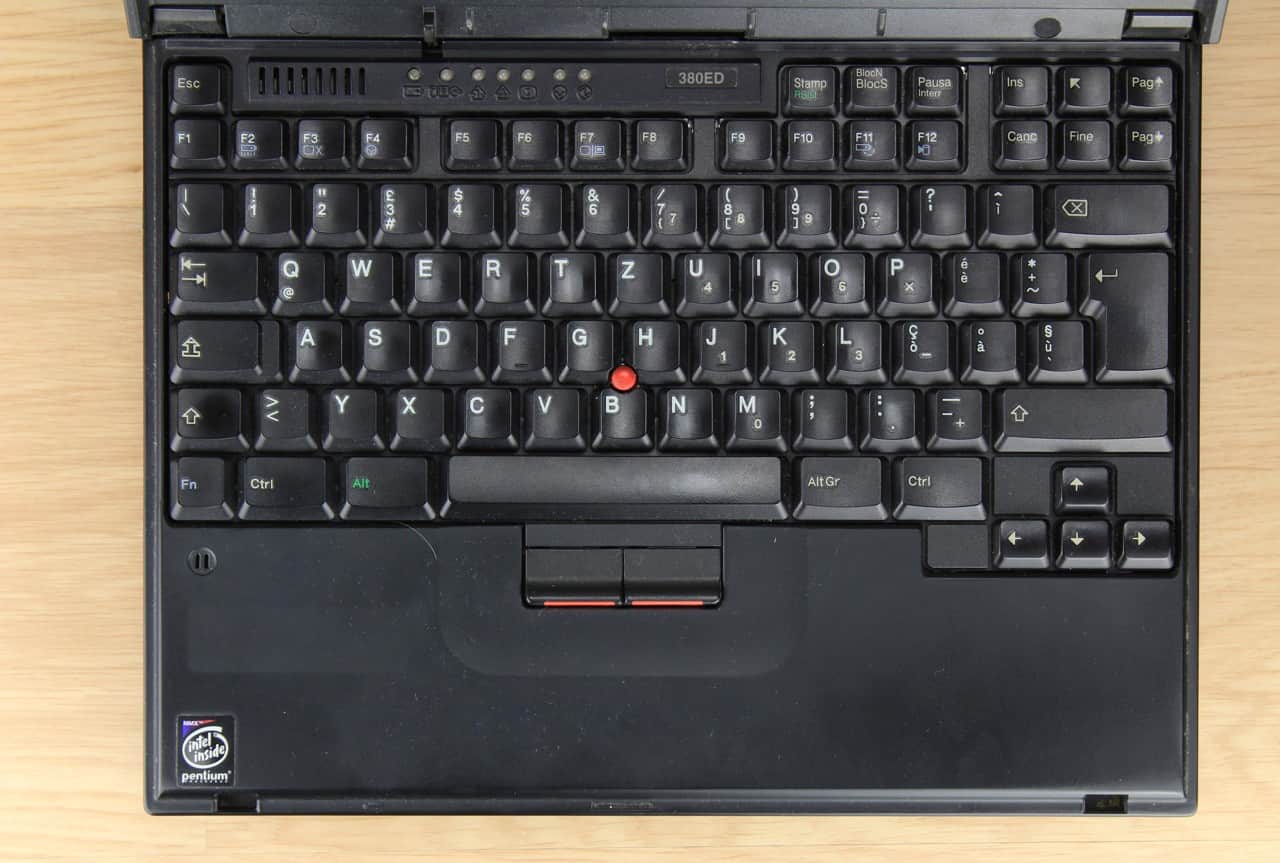

Také klávesnice je super, jde parádně lehce, čudlíky mají dobrý tvar, kurzory jsou oddělené a rozložení je jak jsem u této firmy zvyklý. Hlavně žádné WIN klávesy a to je velké plus. Trochu to ale kazí právě ta tloušťka, protože při otevřeném notebooku je její výška přes 4cm a pokud používáte kurzory, prsty už se dost krčí. Je to dáno tím, že dlaně musí být opřeny o plochu notebooku a šipky už jsou dost nízko. Rozměrově není moc velký na šířku 30cm, hloubka 23cm, na výšku zmiňovaných 6cm a váha 3kg.

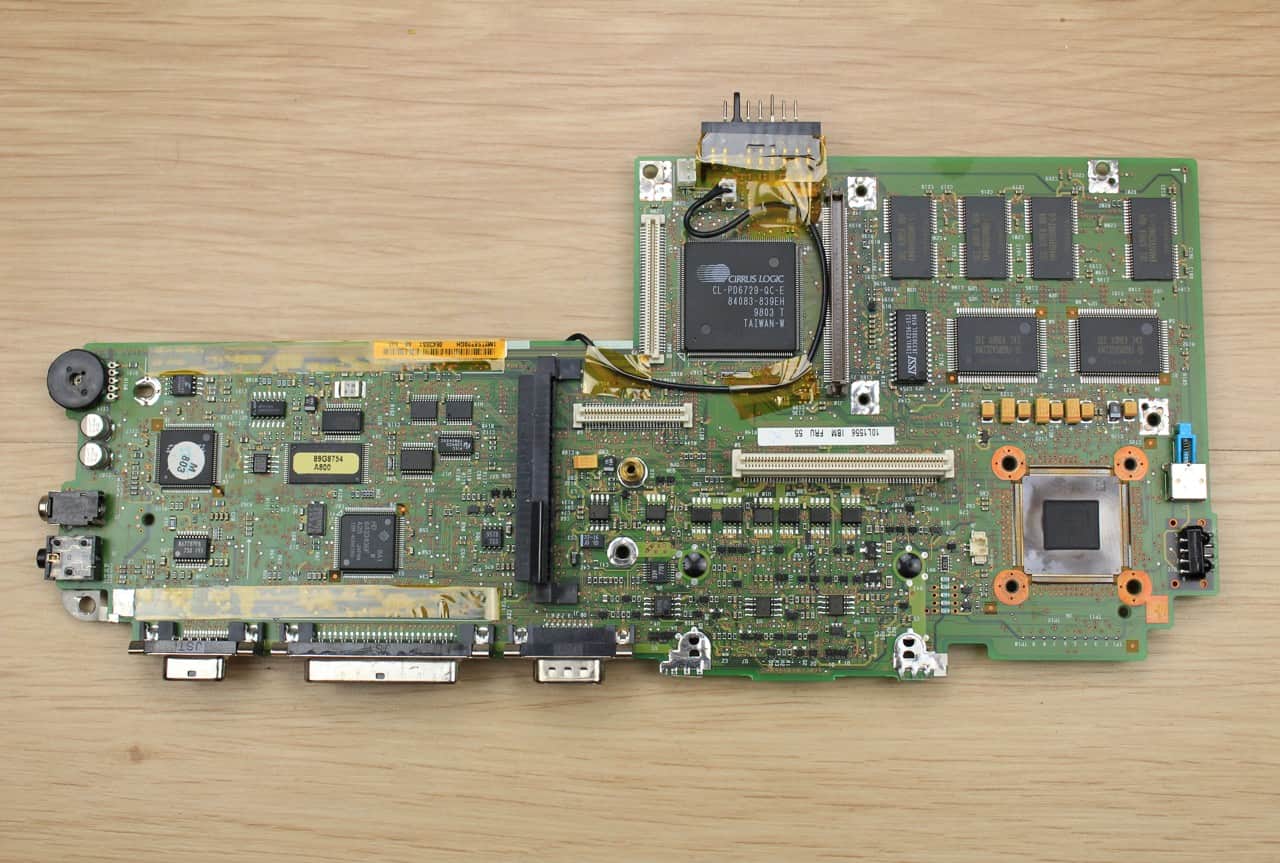

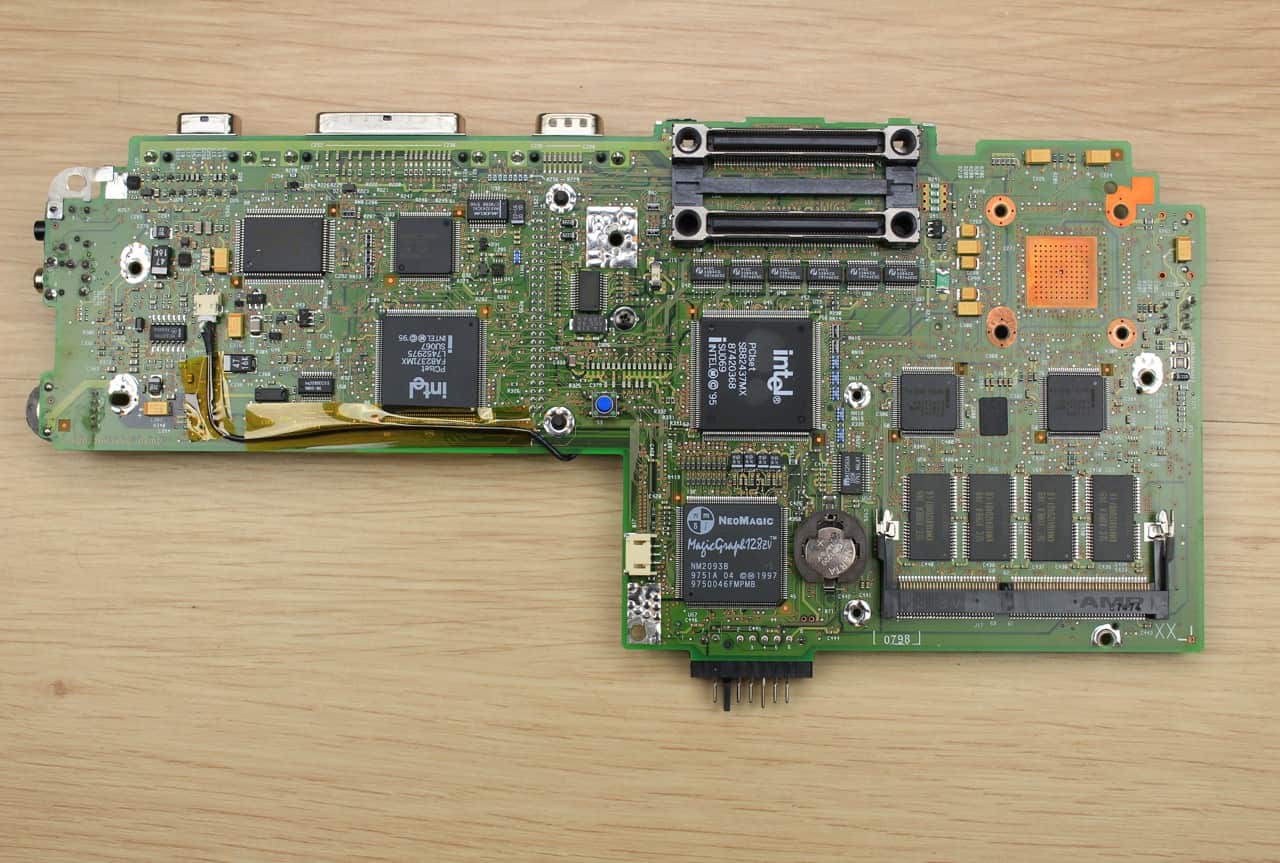

Základní deska s CPU

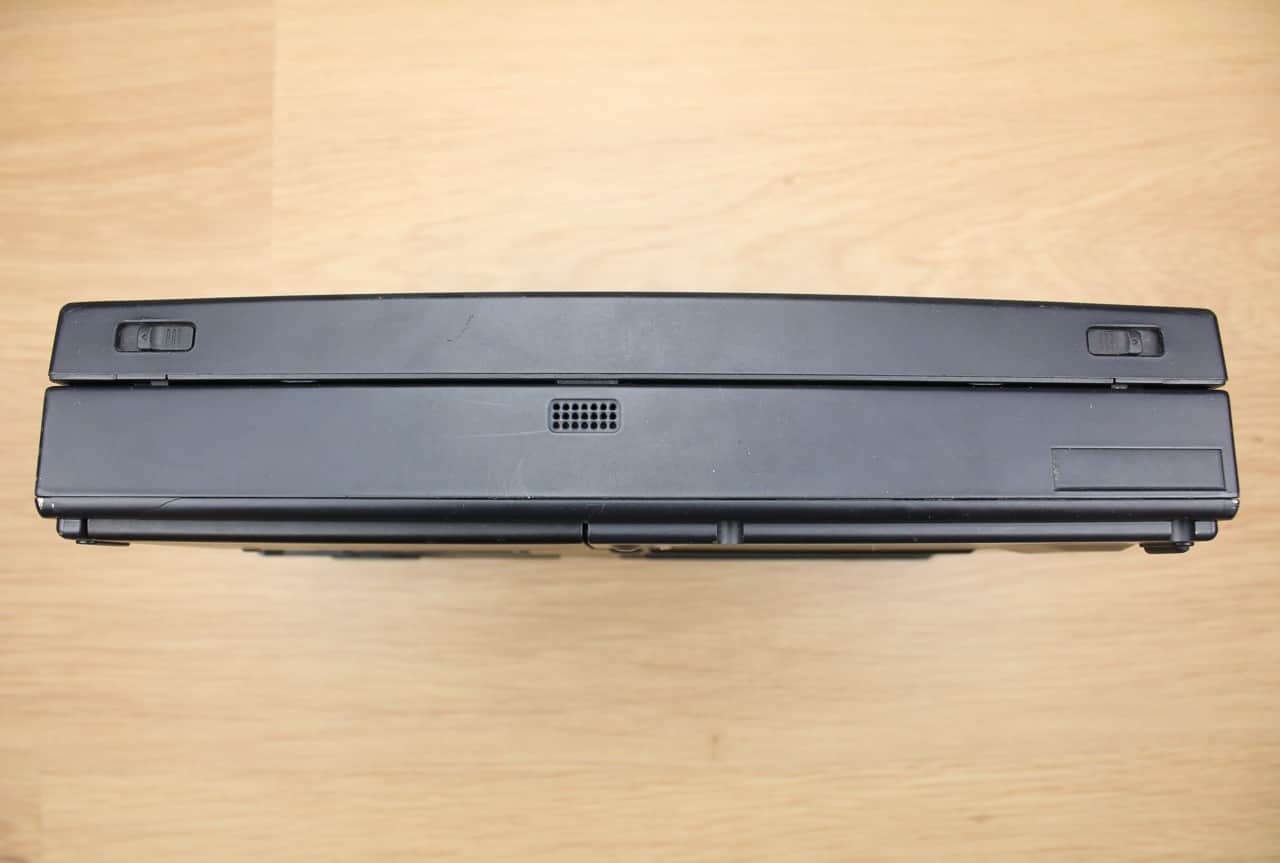

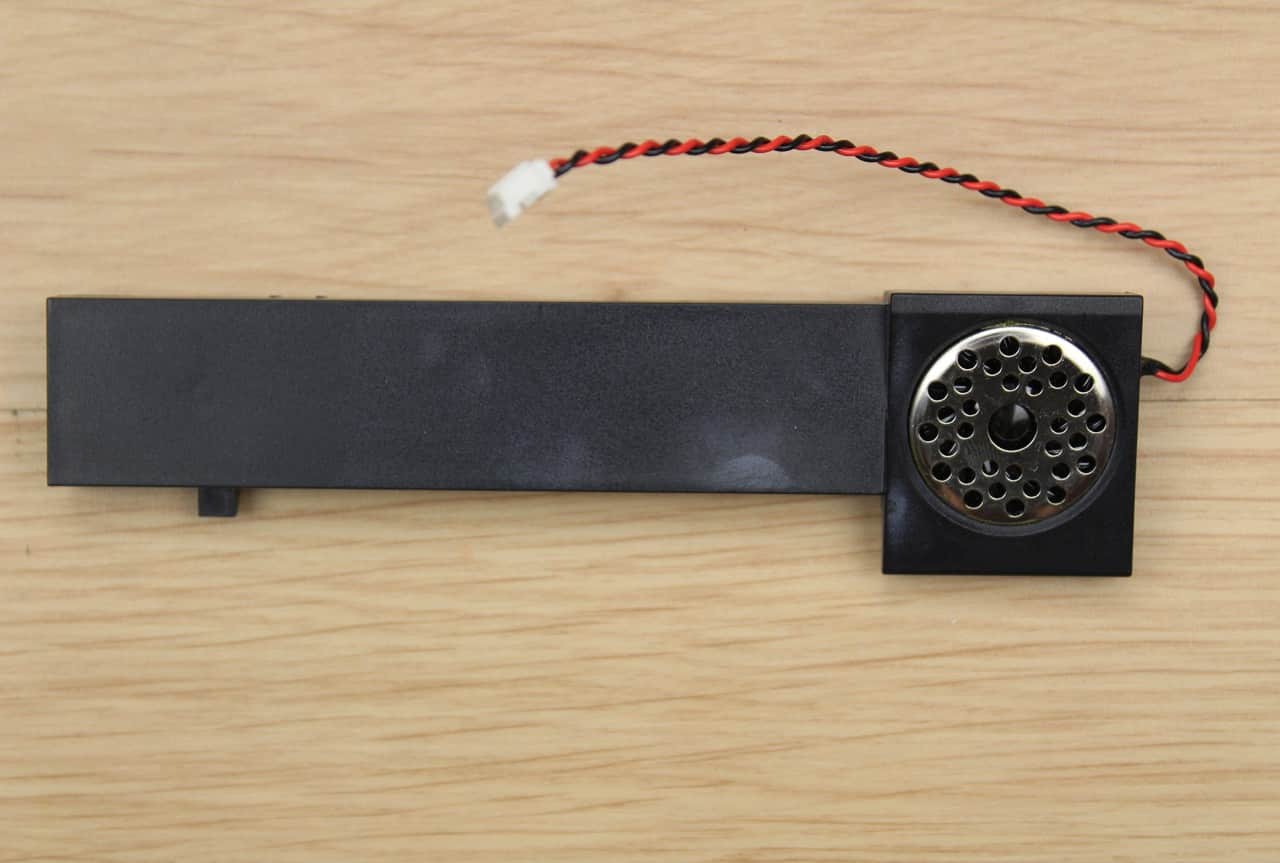

To není mikrofon,  to je mono reproduktor

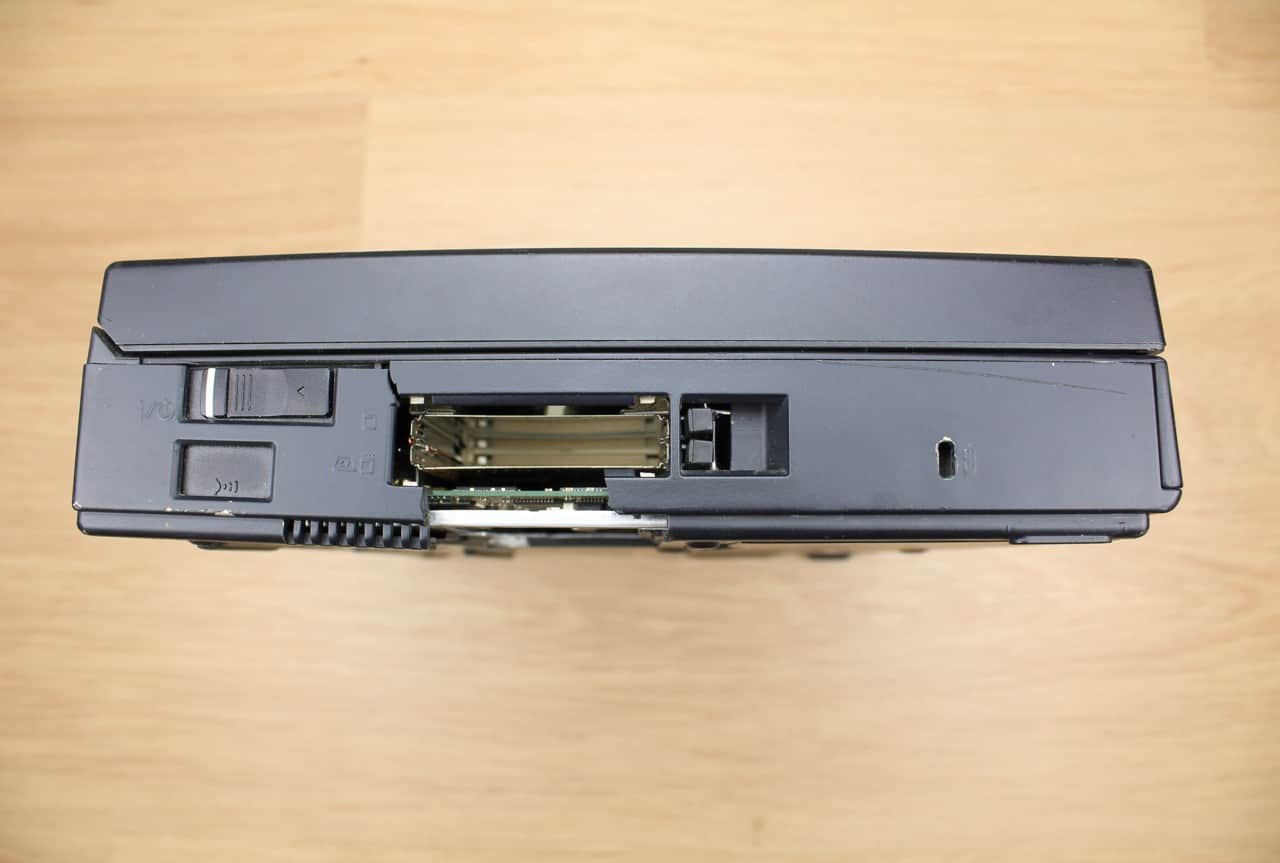

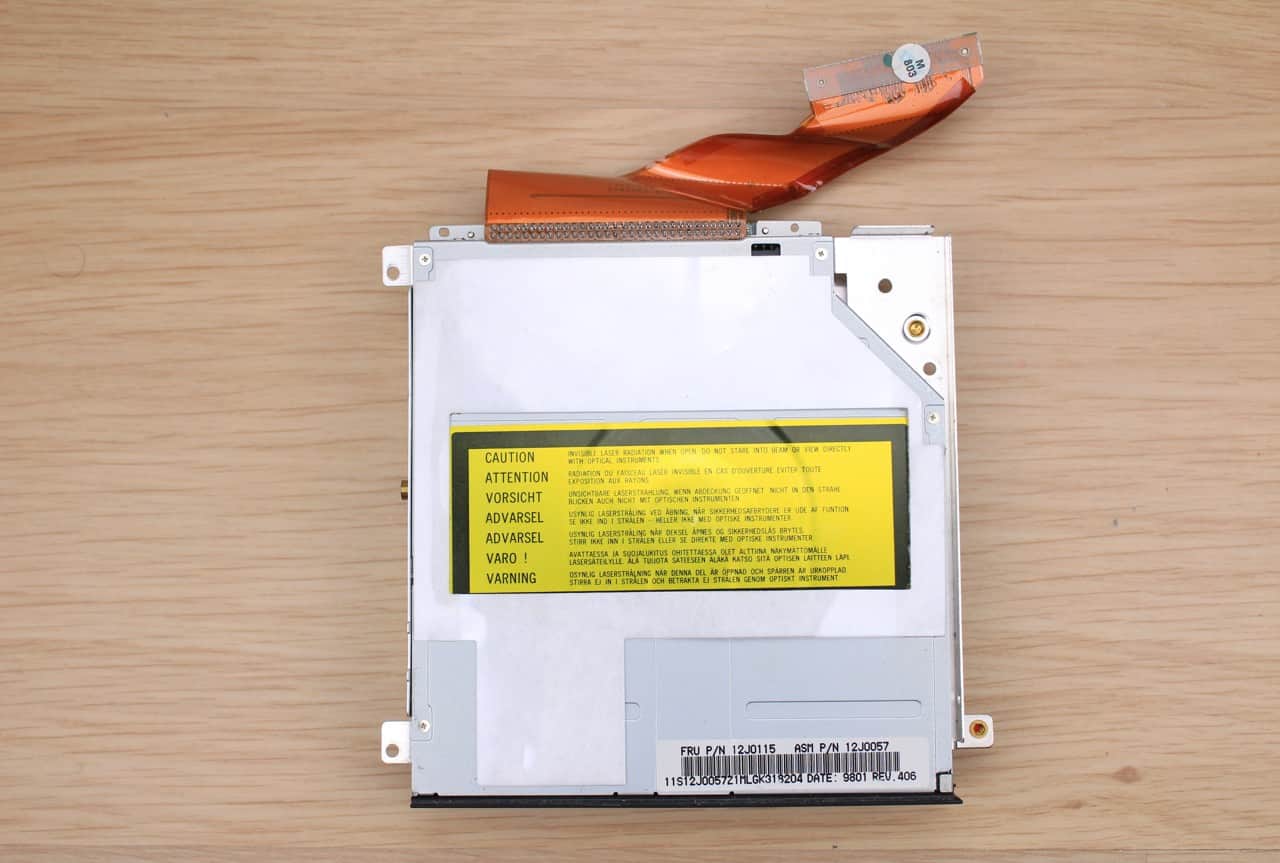

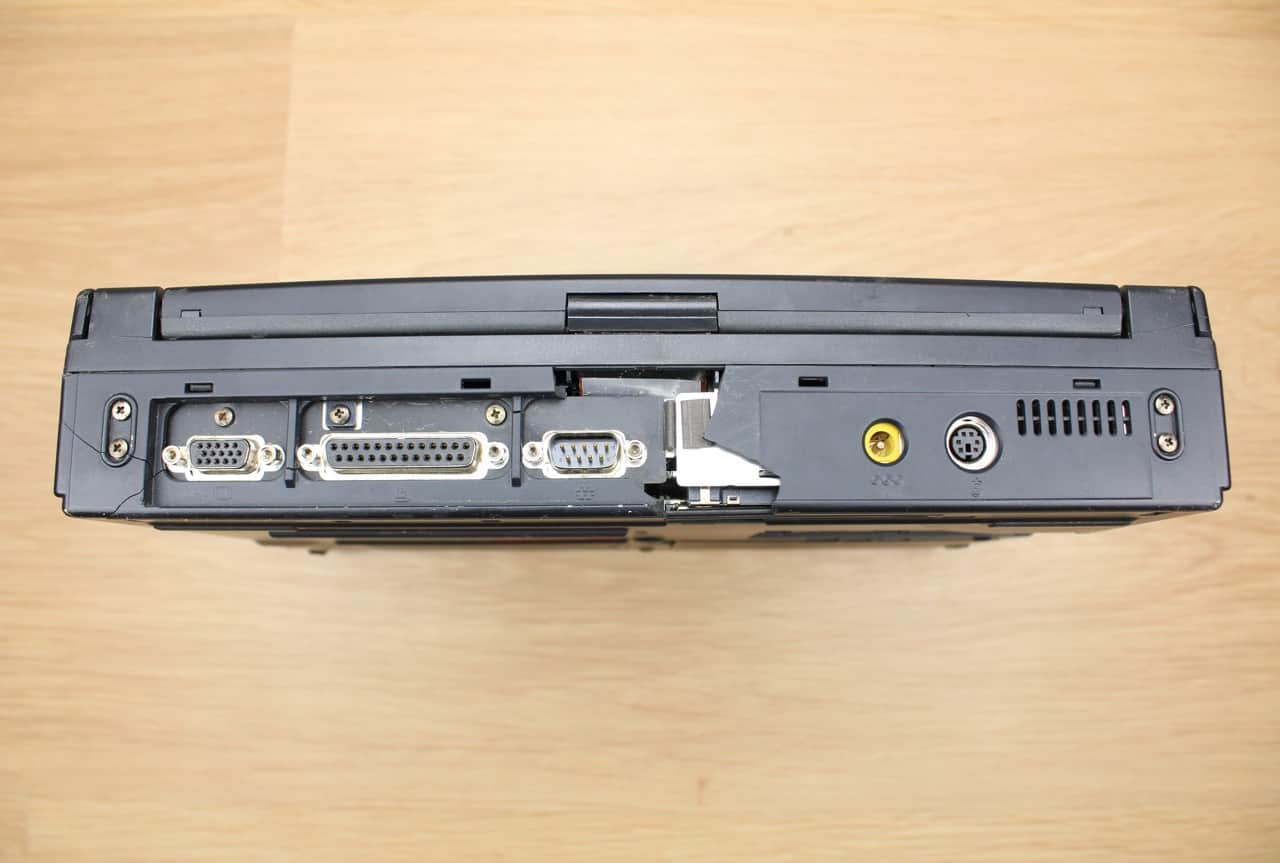

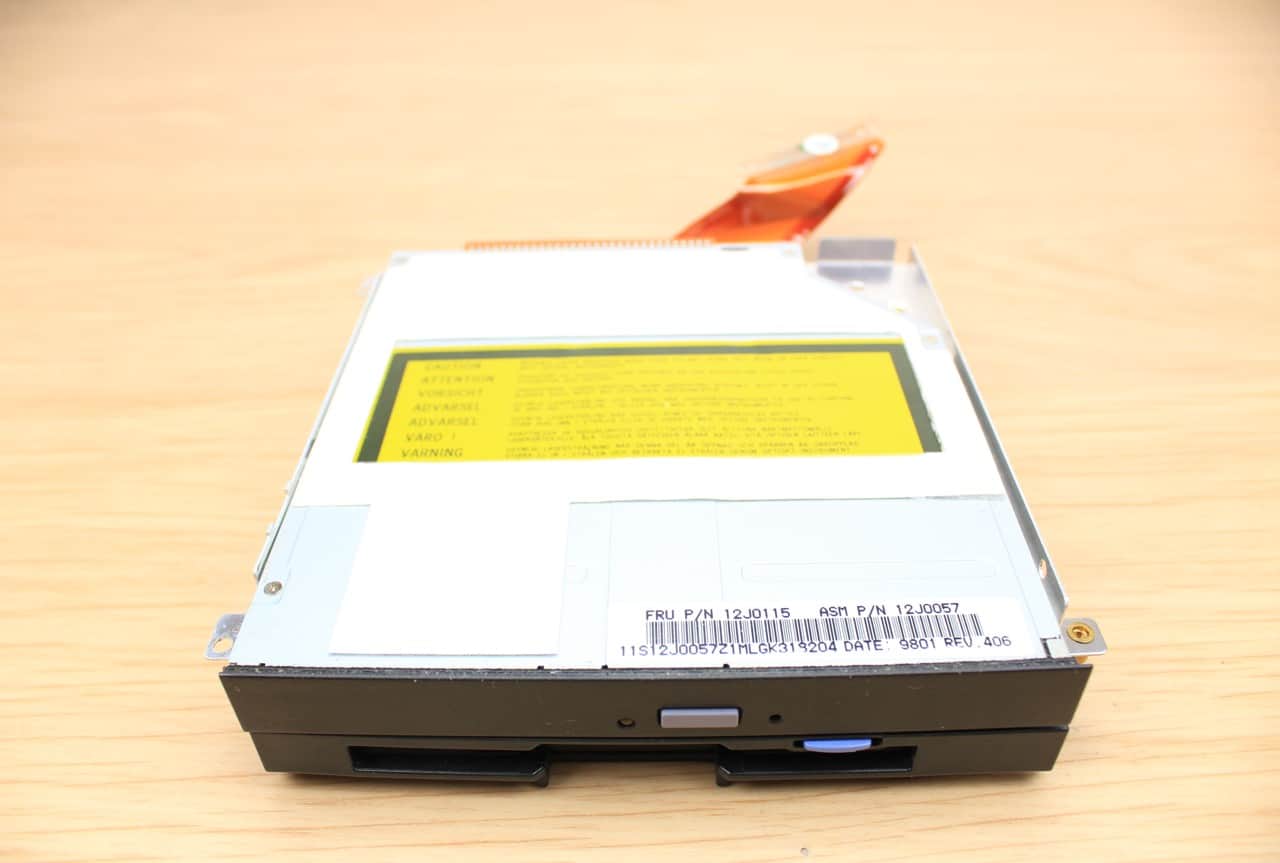

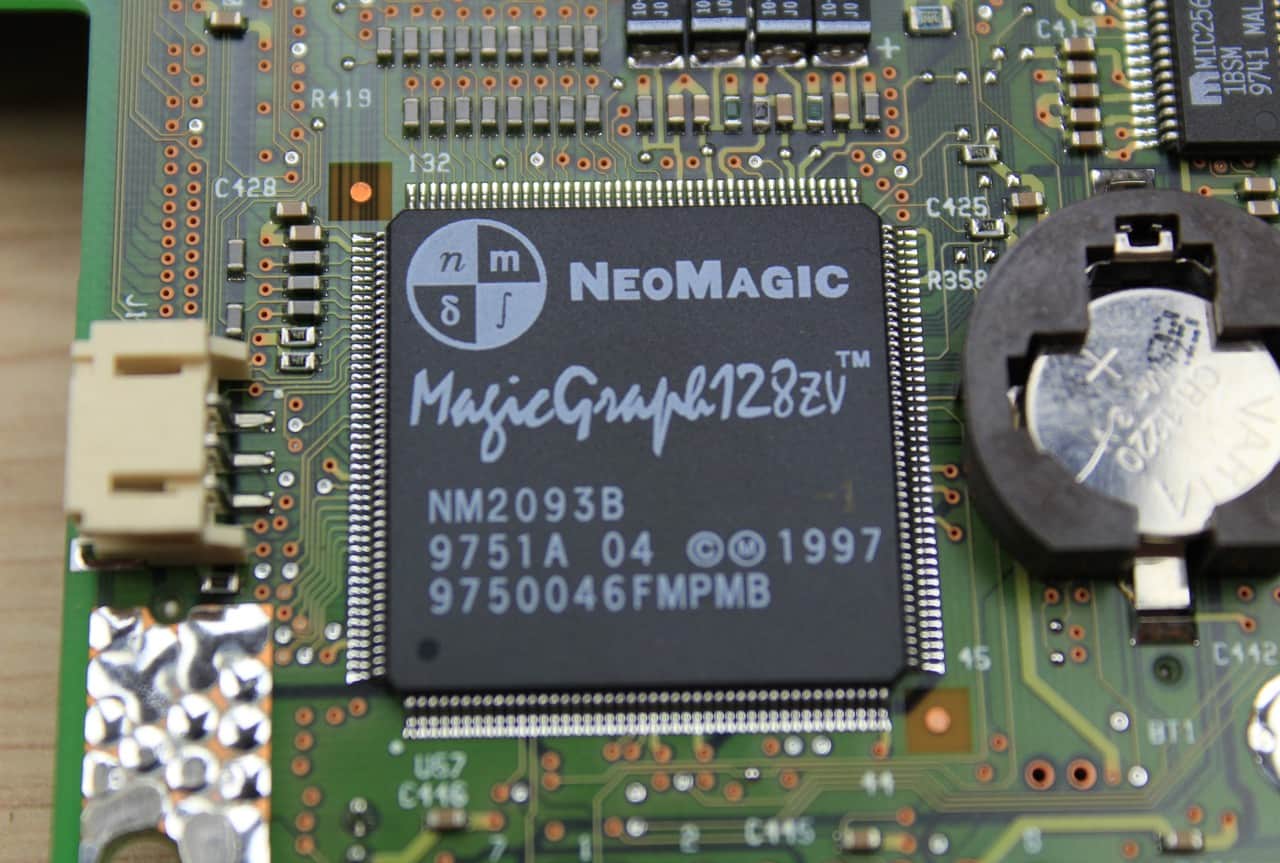

Zvuková karta od firmy Crystal podporuje MS-DOS, není potřeba nic instalovat, jen inicializaci v autoexec.bat a potom už vše hraje. Ovládaní hlasitosti je vyřešeno potenciometrem, to je v operačním systému MS-DOS velice elegantní řešení. Ovládací klobouček myši nesedne každému, mně třeba ne, ale funguje to. Jinak konektivita je standardní, COM1, LPT1, VGA, koncovka PS/2, 2x PCMCIA, plus to má infra port a co schází je vstup pro nahrávání audia. Baterii v tomto kousku už někdo vyměnil, protože vím že IBM používalo svoje se svým štítkem, to je možná důvod že ještě dnes z poloviny funguje. Notebook taky disponuje CD-ROM 20x, ta přečtla všechny media co jsem do ní vrazil, i pálená stará několik let a disketová mechanika 1.44MB šlape na jedničku. Co se týče grafické karty, je zde přítomna klasika té doby NeoMagic 128ZV, která má k dispozici jen 1MB paměti, což stačí jen v rozlišení 800×600 na 16-bit barev a žádné 3D funkce od ní neočekávejte. Zespodu je i konektor pro dockovací stanici.

Notebook jsem podrobil svým testům v MS-DOS + M602 na spouštění programů, tak ve Windovs 95. Chování notebooku bylo při testování bezproblémové a jediný problém byly ovladače do Windows 9x. Ty jsem stáhl na zálohovaných stránkách u Lenovo, ale bohužel žádné nefungovaly. Pokud je potom člověk hledá na Internetu, chvilku to trvá než najde ty správný a je to dost otravné. Pokud Vás tedy zajímá, jak si proti sobě vedly oba systémy ve hře Doom + Quake, tak se koukněte na video + komentář a jsou tam i výsledky z grafických testů.

VÝKON V MS-DOS 6.22

Testy
Výsledek
Jednotky
HWinfo 4.7.8: CPU 16bit s celými čísli 129032
Dhrystones/s
HWinfo 4.7.8: CPU 16bit s plovoucí čárkou 137741
Whetstones/s
HWinfo 4.7.8: CPU 32bit s celými čísli 429
Bodů
HWinfo 4.7.8: Výkon v MMX 1164
Bodů
HWinfo 4.7.8: HDD čtení z vyrovnávací paměti 5936
KB/s
HWinfo 4.7.8: HDD náhodné čtení 1264
KB/s
HWinfo 4.7.8: Přístupová doba HDD 11.8
ms
HWinfo 4.7.8:: Rychlost čtení CD-ROM 600
KB/s
AIDA32 v3.80: Propustnost pamětí zápis z Windows 9x 87
MB/s
AIDA32 v3.80: Propustnost pamětí čtení z Windows 9x 30
MB/s
VGA benchmark v1.0C 138.2
FPS
DOOM v1.9 72.2
FPS
QUAKE v1.06 / 320×200 39.1
FPS
QUAKE v1.06 / 640×480 11.9
FPS
PC Player Benchmark / 320×200 44
FPS
PC Player Benchmark / 640×400 19.9
FPS

Závěrečný verdikt

Klady: Přístup k HDD a pamětem. Použité materiály. Dobrá kompatibilita s MS-DOSem.

Zápory: Rozložení klávesnice mohlo být lepší. Jen mono repro.



Měřič teploty

Clous

www.clous.cz

Stačí kliknout O mně

Čtěte dál

PředchozíDalší

4 komentáře “IBM ThinkPad 380ED

  1. Jeden megabajt by na 800x600x24bit nestačil… 800*600 (pixelů) x 3 (bajty na pixel) = 1,37 MB. Grafika by měla mít dle všeho 2 MB. Při této hodnotě bude pořád platit, že 24bit barevnou hloubku nejde mít na vyšším rozlišení (1024×768 potřebuje 2,25 MB).

    1. Tak jsem to hned zkusil, grafika mám tedy 1MB, protože opravdu na 800×600 to jede na max. 16-bitů barev. Moje chyba a díky moc za upozornění. Ve videu mám, že grafika mám 1MB a maximální rozlišení LCD je 800×600, to je pravda, když dám víc, obraz je mimo LCD a víc jak 24-bit barev mně notebook nenabízí. Tak snad moc nekecám 😀

      1. Aby to bylo ještě složitější, tak tam je možná dokonce 1.25 MB 🙂 … vzpomněl jsem si, že NeoMagic měl docela oblíbené tyhle speciální velikosti a při googlení se mi to potvrzuje (dokonce hned první odkaz, co mi to našlo, to zmiňuje u tohoto ThinkPadu). U MagicMedia 256AV pro změnu používal jen 2,5 a 5MB video paměti.

        Pokud to budeš chtít ověřit, stačí připojit externí monitor a nastavit 1280×1024 ve 256 barvách. To je mód, který se na bajt přesně vejde do 1.25 MB, takže by s 1MB nešel.
