SPEA Graphiti FGA 1/HE

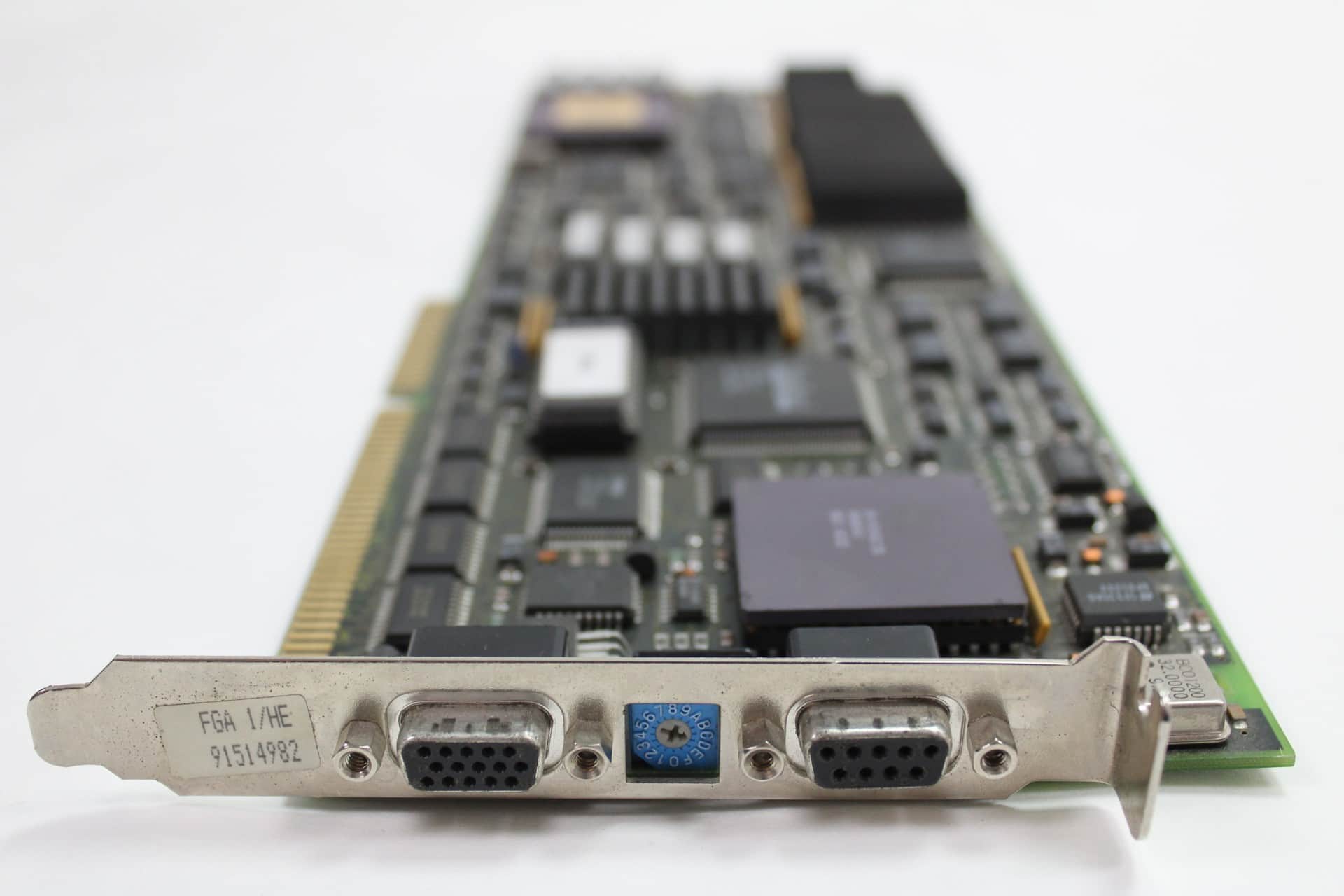

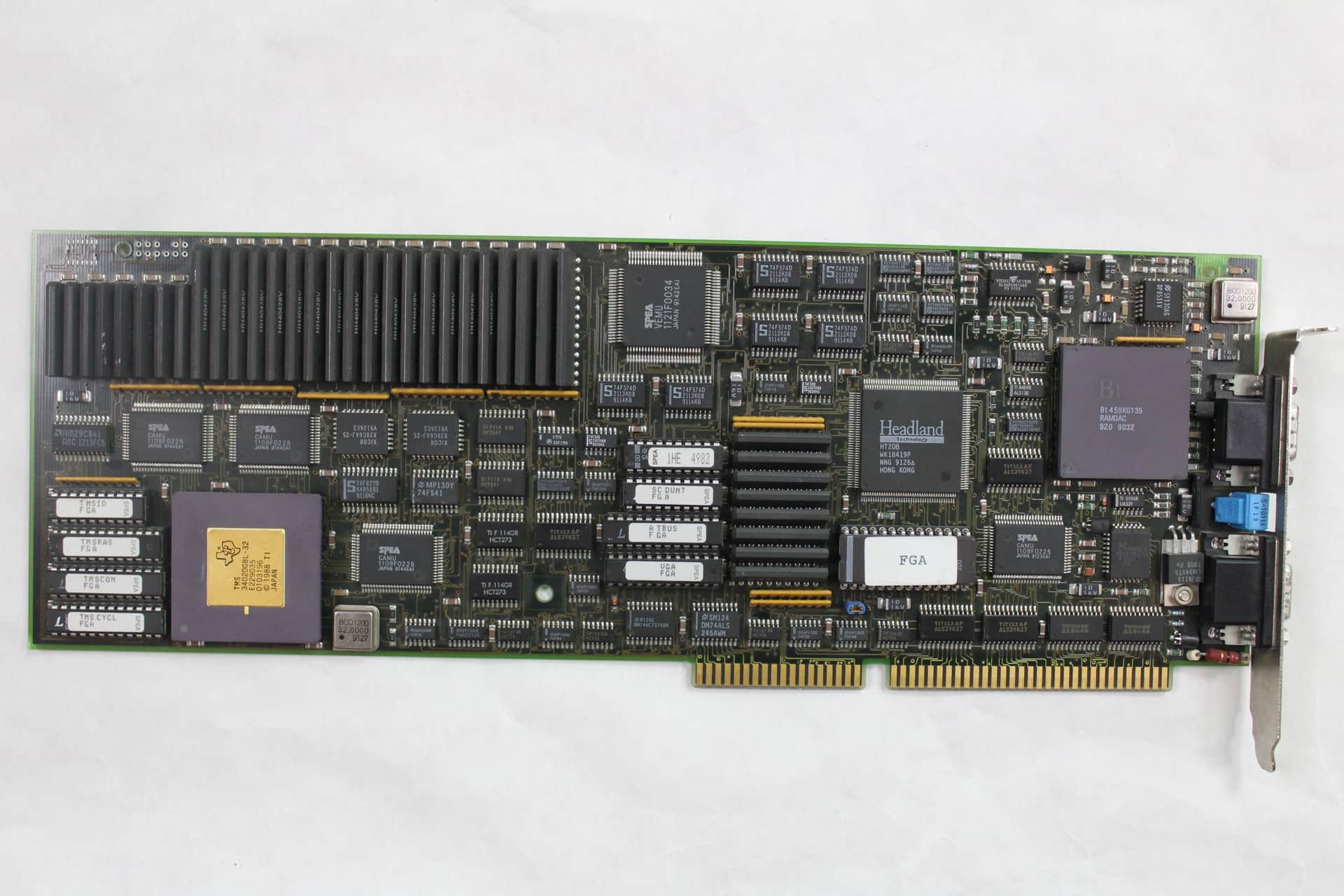

Profesionální SPEA Graphiti FGA 1/HE je inteligentní grafická karta, která používá 32-bitový grafický procesor od společnosti Texas Instuments TMS34020 a ten je taktován na 33MHz. Obrazová paměť má kapacitu 2MB + 1MB pro Displaylist, takže si dovedete představit to ohromné rozlišení až 1280×1024 v roce 1990. Počet použitých barev mohlo být 256 nebo 16 z celkových 16.7 miliónu, což je dost. Krutá byla její cena, já bych si tipnul okolo 150 000 Kčs (50 000 ATS šilinků). Ovšem za tuto vysokou hodnotou stojí použití těch nejkvalitnějších součástek ve formě SMD a její zaměření. Díky tomu, že tento model je vybaven čipem Heandland, není potřeba mít v počítači další grafickou kartu, jelikož přes něj je realizován VGA obraz. Díky dvěma výstupům můžete zapojit i dva monitory, ale jak toto funguje, to nevím. Asi to bude umožněno jen některému softwaru jako AutoCAD, kde dokonce můžete mít obraz v obraze (PIP), 3D Studio, Farrati (sloužil k úpravě obrázků) a snad i ve Windows 3 a výše. Samozřejmě k takové kartě jste potřebovali i kvalitní monitor, minimálně 19 palců a víc, co umí vysokořádkovou synchronizaci, aby obraz v 1280×1024 byl co nejstabilnější. Potom to bylo rozhodně méně namáhavé pro oči a vy si jen mohli v minulosti chrochtat.

PARAMETRY
Uvedeno na trh: 1990
Obecný název jádra:
TI TMS34020 na 33 MHz

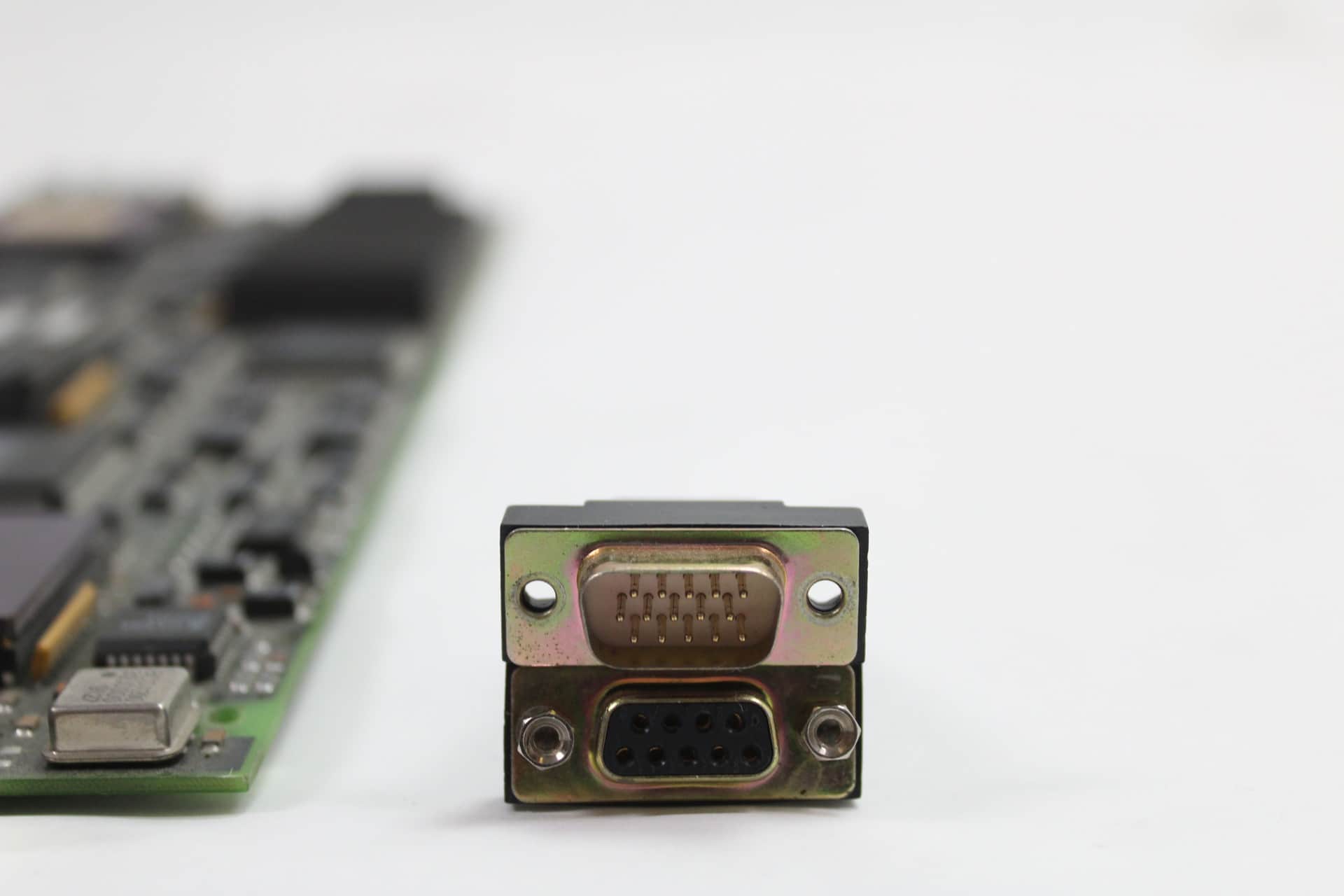

Rozhraní: RS 343A, TTL a VGA
Typ karty: 1x VGA + 1x EGA nebo 2x EGA
Připojení přes: ISA / 16-bit
Snímková synchronizace: 60-80 Hz
Řádková synchronizace: 64-85 kHz
Video paměť: 2 MB
Displaylist: 1 MB
Typ paměti: DRAM

Na to, jak je velká a osázená mnoha součástkami, je výkon malý 😀 Testováno bez zvuku na základní desce ASUS PVI-486SP3, s procesorem Intel 486DX2 66MHz a 8MB RAM. Do sestavy jsem ještě vložil grafickou kartu Cirrus Logic H52PT, abych porovnal výkon ve hře Wolfenstein 3D a její výsledek je 26.1 FPS.

Clous

www.clous.cz

Stačí kliknout O mně

Čtěte dál

PředchozíDalší

2 komentáře “SPEA Graphiti FGA 1/HE

  1. Zažil som ju vo vtedajšom jednom grafickom štúdiu. Na to aby sa „chytila“ v konkrétnej procesorovej doske som musel pri zapnutí predĺžiť jej systémový reset, potom išla ako víno. No, je to už fakt dávno.

  2. výkon grafiky ve hrách je nízký, z důvodu právě toho Hedland chipu, což je opravdu základ, karta není pro 2 monitory, ale pokud se vypne integrovaná 2D tak se dá přes ten 9pin propojit s lepší 2D grafikou a pro akceleraci 2D/3D se využívá jejích schopností, procesor TMS34020 měl na svoji dobu výborný výkon a programovatelnost, dal se ještě podpořit koprocesorem TMS34082, což mělo ale pouze několik grafik z té doby a jsou velmi vzácné, protože cena byla taky extrémní, to vše pak zobrazovalo na 1 monitoru, funguje to podobně jak staré 3DFx voodoo 1/2, druhá varianta byla mít základní monitor s command line atd na první VGA a tuto mít na Hires monitoru jako okno s výkresem/modelem – hlavně v CAD aplikacích co to podporovaly
